4 PREMIÈRES DÉMARCHES (suite)
Scan-B (MTG8 uniquement) : disponible en mode 'Écho Pulsé'
Ÿ
ou 'Echo-Écho/Écho ThruPaint™'(voir Section 4.6 'Sélectionner
le mode de mesure' en page fr-8). La fonction Scan-B offre une
vue en coupe du matériau basée sur le temps. Les mesures
prises, les valeurs enregistrées, la valeur maxi (Hi), mini (Lo) et
moyenne (X), ainsi que les limites basse et haute (si activées)
sont affichées à l'écran.

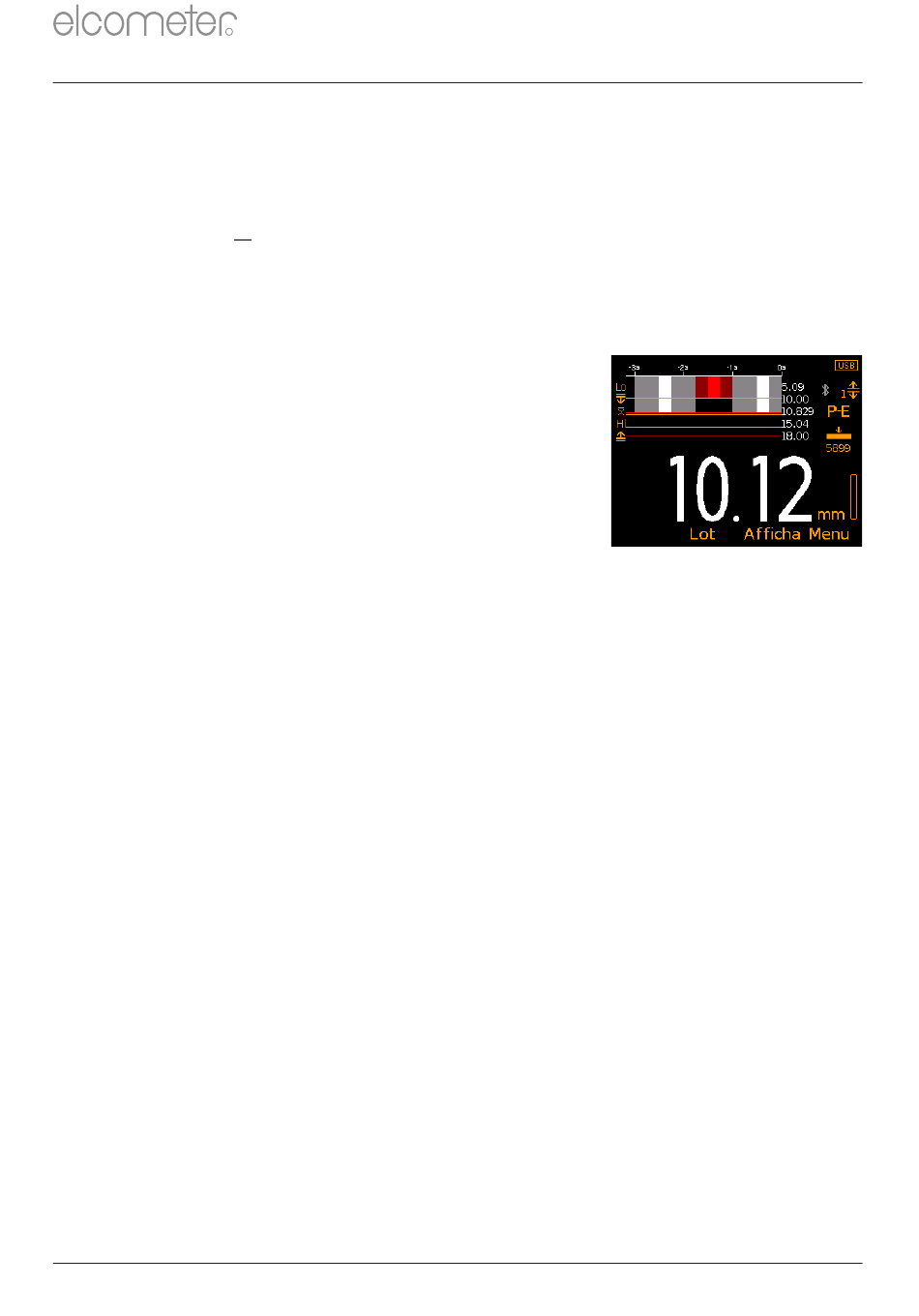

L'épaisseur de matériau est
représentée par des zones grises et
rouges; les zones rouges désignent
les mesures hors limites (si définies et
activées). Les mesures enregistrées
dans la jauge ou le lot s'affichent sous
forme de barres verticales blanches
ou rouges; les barres rouges
désignent les valeurs hors limites (si
définies et activées).
L'échelle verticale de Scan-B peut être réglée sur 'Auto' ou
définie par l'utilisateur de manière appropriée en fonction de
l'épaisseur de revêtement mesurée.
Lorsque les fonctions 'profondeur de départ' et 'profondeur maxi'
sont toutes les deux réglées sur 'Auto', l'échelle est définie par
les valeurs mini et maxi relevées.
Pour définir la résolution du Scan-B :
1 Appuyez sur Afficha/Configuration écran/Scan-B
Échelle/Scan-B Départ (ou 'Scan-B Profondeur' selon le cas)
2 Sélectionnez la mention 'Auto' à l'aide des touches
appuyez sur 'Ok'. Vous pouvez aussi utiliser les flêches
pour fixer la valeur souhaitée; appuyez sur è pour passer
au chiffre suivant, puis sur 'Fixer'.
3 Répétez l'étape 2 pour la 'Scan-B Profondeur' ou 'Scan-B
Départ' selon le cas.
Le réglage par défaut est le suivant : 'Scan-B Départ' = 0; 'Scan-B
4
Profondeur' = Auto.
