B
EDIENUNGSHANDBUCH
3 Installation
3.1 Befestigung
Auf der Unterseite des Gerätes befinden sich drei M4 Gewindelöcher für die einfache Montage des DLS-A(H).
Die Sicherheitshinweise sollen immer eingehalten werden. Das Gerät darf nie ausserhalb der Spezifikationen
eingesetzt werden(Siehe 4 Technische Daten auf Seite 13).
3.2 Geräteanschluss
3.2.1 Kabelanschluss
Es muss ein Ferritkern am Anschlusskabel montiert werden. Benötigt wird ein Ferritkern mit einer Impedanz von
150 Ω bis 260 Ω bei 25MHz und 640 Ω bis 730 Ω bei 100MHz. Als Beispiel kann folgender Ferrit verwendet
werden: SFC10 von KE Kitagawa.
3.2.2 Stromkreise und Geräteerde
Der DLS-A(H) beinhaltet zwei elektrisch isolierte Stromkreise, einer für den analogen Ausgang und einer für alle
anderen Funktionen des Gerätes. Die Grounds der beiden Stromkreise sind über RC-Elemente verbunden. Siehe
Bild 3
Distanz Laser Sensor
10nF
GND
AGND

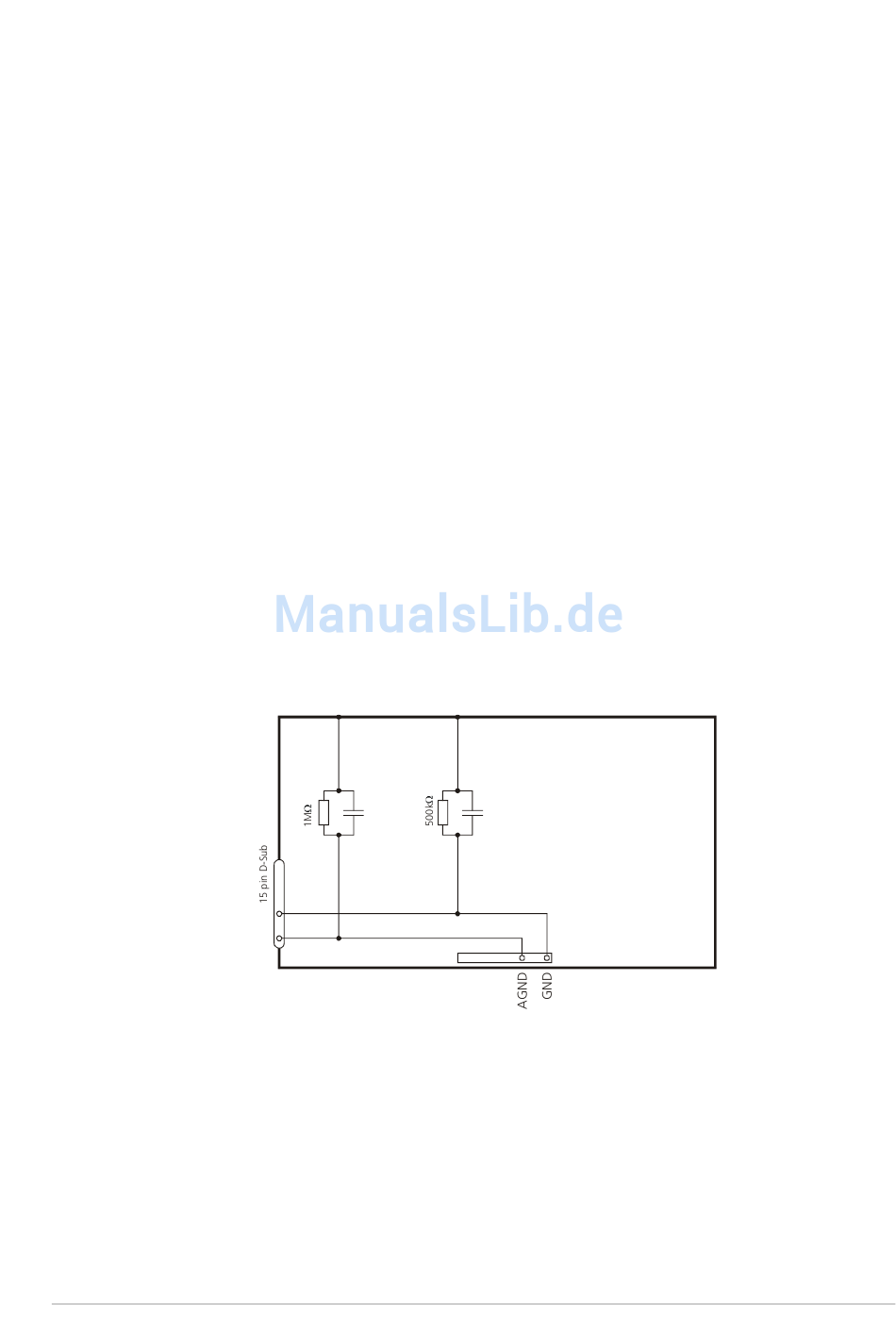

Bild 3
Verbindung zwischen Abschirmung, Ground (GND) und
Analogground (AGND)
20nF
Screw terminal
V1.05de
DLS-A(H)
Page 10/39
