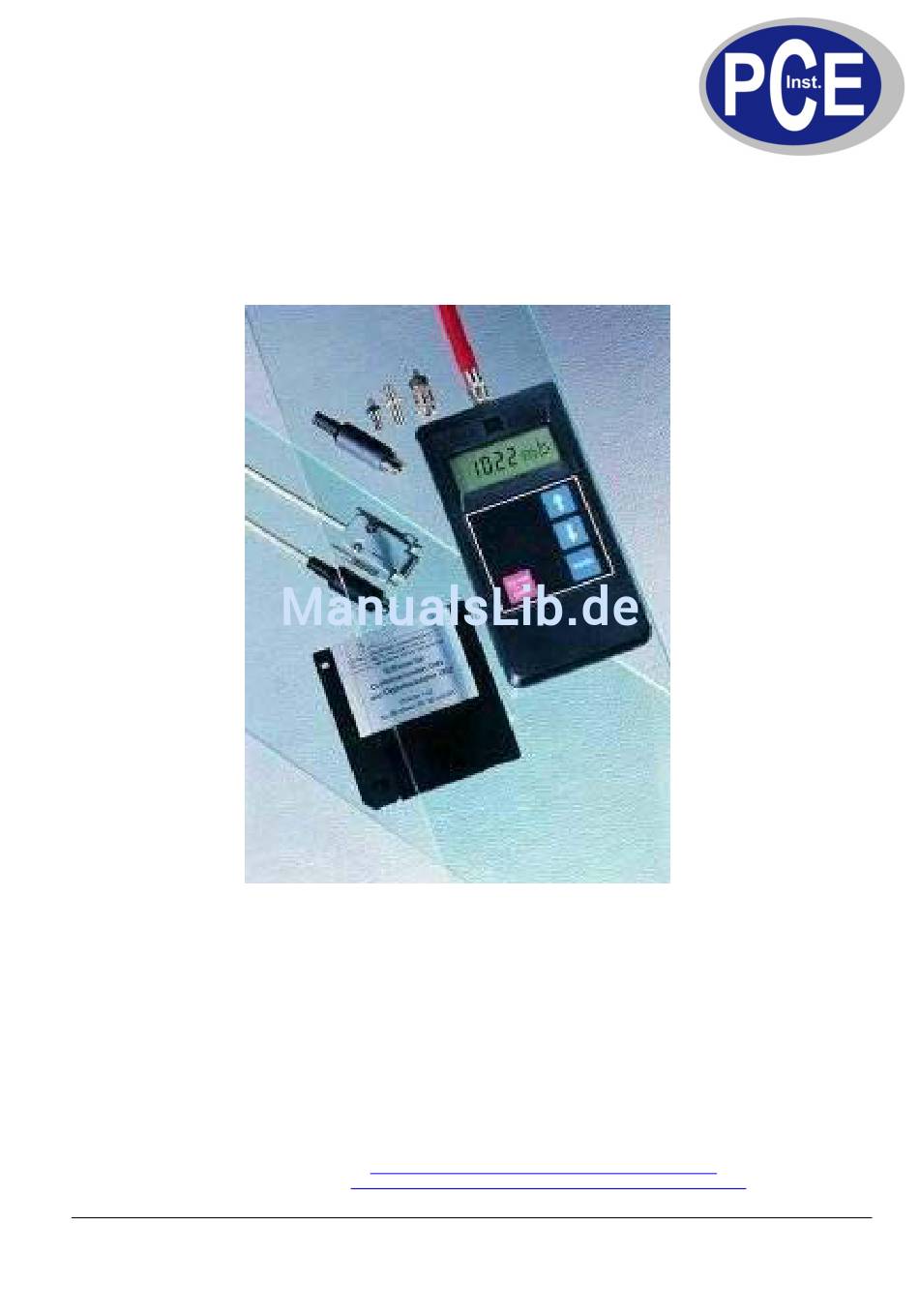

Datenspeicher-Barometer PCE-DB 2
Bedienungsanleitung
http://www.warensortiment.de/messtechnik/messgeraete.htm
http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm
Im Langel 4
D-59872 Meschede
Fon: (49) 0 29 03 976 99-0
Fax: (49) 0 29 03 976 99-29
PCE Deutschland GmbH
info@warensortiment.de
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Verwandte Anleitungen für PCE Instruments DB 2
Inhaltszusammenfassung für PCE Instruments DB 2
- Seite 1 Fon: (49) 0 29 03 976 99-0 Fax: (49) 0 29 03 976 99-29 PCE Deutschland GmbH info@warensortiment.de Im Langel 4 Deutschland Datenspeicher-Barometer PCE-DB 2 D-59872 Meschede Tel: 029 03 976 99-0 Bedienungsanleitung Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Eine Übersicht aller Messgeräte finden Sie hier:...
-
Seite 2: Technische Daten
Technische Daten (Änderungen vorbehalten) Modell: PCE-DB2 Artikelnummer: 39155 Messbereiche 0...+2000 mbar absolut oder -1000...0...+2000 mbar Differenz (einstellbar) 0...+29,00 psi absolut oder -14,50...0...29,00 psi Differenz Auflösung: 1 mbar bzw. 0,01 psi Anzeige: 4-stellige 7 Segment LCD und alphanumerische Punktmatrix Genauigkeit: < 2 % vom Messwert bei 700...1100 mbar, außerhalb ±0,5 % vom SE, ±... -
Seite 3: B Edienung Des Gerätes
Umgebungstemperatur als solcher in der Anzeige mit Genauigkeit von ± 1,5 °C abgelesen werden. N ullpunktkorrektur: Beim PCE-DB 2 ist eine Nullpunktkorrektur nur in den mit ‘ ∇ ‘ gekennzeichneten Meßbereichen möglich. mode Im Temperaturmessbereich steht diese Funktion nicht zur Verfügung. Die Taste so oft drücken,... -
Seite 4: F Unktion Hold
Zeitintervall zu beobachten, und bei ‘00:00’ wird für ca. eine Sekunde derjenige Messwert angezeigt, der auch abgespeichert wird. Ein evtl. auftretender Fehler (zu geringe Batteriespannung oder zu hoher Druck) wird mit abgespeichert und das PCE-DB 2 schaltet sich aus. Die vor Auftreten des Fehlers abgespeicherten Messwerte gehen nicht verloren. - Seite 5 Deutung der Fehlermeldungen: Er:01 Serielle Schnittstelle (Start- / Stopbit / [RX_ERR] Pufferueberlauf Er:02 Math. Fehler (ASCII->HEX) [MA_ERR] Er:04 I2C-Bus Fehler (EEPROM) [I2C_ERR] Er:08 Flag AD-Error (Über- / Unterdruck) [AD_ERR] Er:10 LCD-Controller Fehler [LCD_ERR] Er:20 Checksumme des Abgleich-EEPROMS-A falsch [CSA_ERR] (Abgleichdaten) Er:40 Checksumme des Abgleich-EEPROMS-B falsch [CSB_ERR]...
- Seite 6 Der Menüpunkt Download Datalogger öffnet ein Fenster, in dem die im Gerät gespeicherte Messreihe übertragen werden kann. Hierzu muss ein Dateiname vergeben werden. Anschliessend wird die Messreihe geladen. Die Messdatenreihe liegt als ASCII-File vor. Man hat so die Möglichkeit, z.B. MS Excel als Auswertesoftware einzusetzen. Diagramm: Die geladene Messreihe wird als Liniendiagramm dargestellt.
-
Seite 7: Ce - Kennzeichnung Und Garantieleistung
Im Menüpunkt „Kopf- und Fußzeile definieren“ können Sie Ihr Diagramm für die Archivierung oder Protokollierung der Messung sinnvoll beschriften. Die Funktion „Datenreihe löschen“ versteht sich von selbst. Sie dient im Grunde zum Zweck des Datenschutzes, da ohnehin die gespeicherte Daten aus der vorherigen Messung durch jede neue essung überschrieben werden.
