B
EDIENUNGSHANDBUCH
1 Übersicht
Das DLS-A(H) ist ein leistungsstarkes Distanzmessgerät für den Einsatz in industriellen Anwendungen. Es erlaubt
genaue und kontaktlose Distanzmessungen über einen grossen Distanzbereich. Durch Auswertung der
Reflektion eines Laserstrahles wird die Distanz bestimmt.

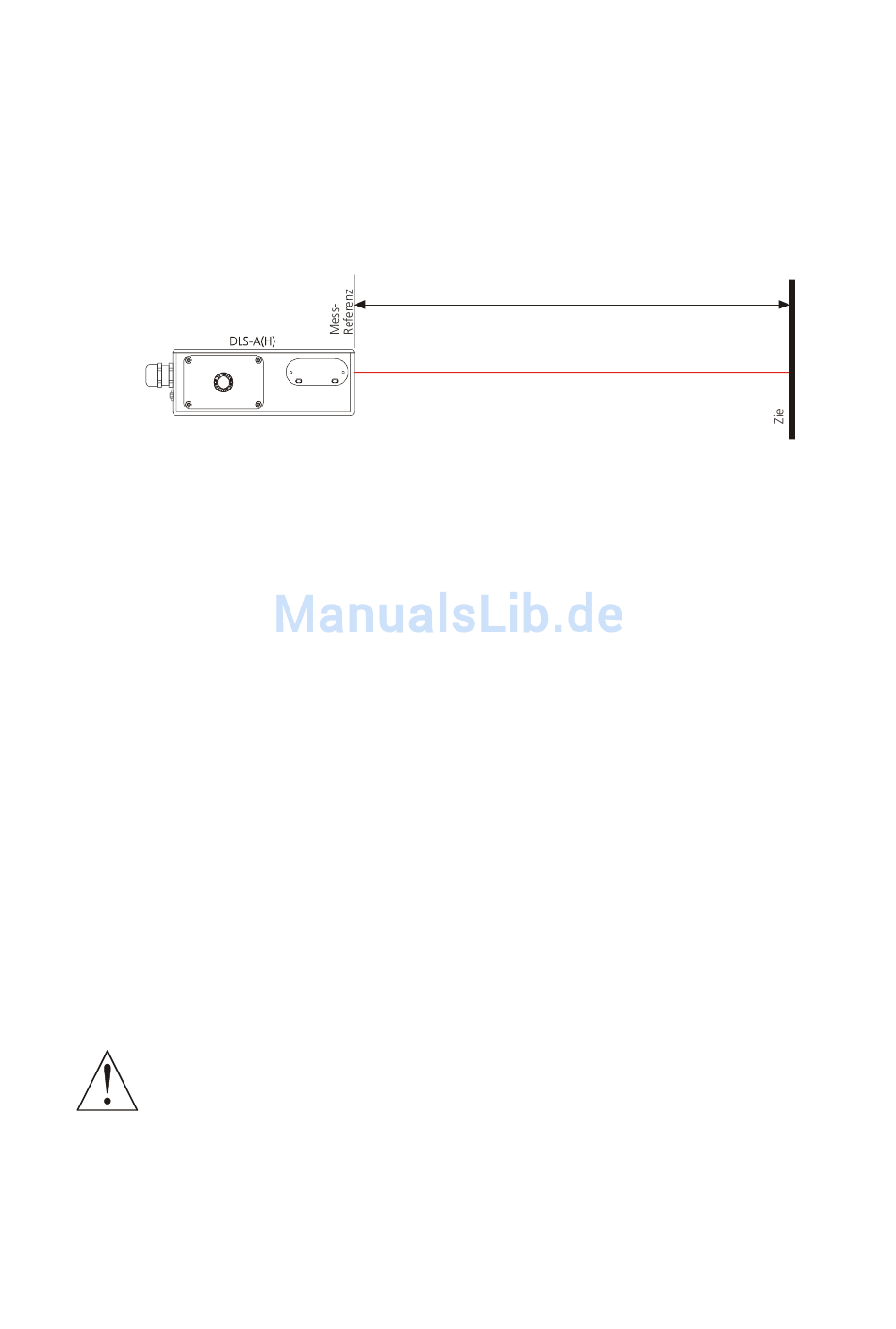

Bild 1 Standard Anwendung
Gerätedaten:
•
Messbereich 0.2 bis 200 m
•
Serielle Schnittstellen (RS232 und RS422)
•
Es können pro RS422 Schnittstelle bis zu 10 Messmodule adressiert werden
•
Flexible Spannungsversorgung (9...30V)
•
Programmierbarer analoger Stromausgang (0/4...20mA)
•
Zwei programmierbare digitale Ausgänge
•
Digital Ausgang für Gerätefehler Anzeige
•
D-Sub Stecker sowie Anschlussklemmen zum einfachen anschliessen des DLS-A(H)
•
Aufnahme für Fernrohrsucher zum einfachen ausrichten auf ein Ziel
•
IP65 (Schutz vor Eindringen von Staub und Wasser)
•
4 LEDs zur Statusanzeige vor Ort
•
Umfangreiche gratis Konfigurationssoftware
•
Optional (H): Eingebaute Heizung für Tieftemperaturanwendungen bis -40°C
•
Laserklasse II (<0.95mW)
WICHTIG
Es darf in keiner Weise von den Vorschriften in diesem Bedienungshandbuch
abgewichen werden, andernfalls könnten gefährliche Situationen entstehen.
Distanz Laser Sensor
Gemessene Distanz
V1.05de
Page 3/39
