I.
Einführung
II. Spezifikation
III. Funktionalitäten
IV. Messvorbereitung / Messung
V. Kalibrierung / Rekalibrierung
I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie die Messzange nur in der beschriebenen Form, sonst erlischt die Garantie.
Umweltbedingungen:
Reparaturarbeiten an der Messzange sollten nur durch die PCE Deutschland GmbH & Co. KG
durchgeführt werden.
Halten Sie bitte die Messzange sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein
gültigen Normen und Standards und ist zertifiziert (CE). Das Messgerät entspricht der IEC 1010-1 / 600 V
CATIII / Schutzklasse II. Sie ist für den Gebrauch in Innenräumen vorgesehen.
Bitte beachten/ befolgen Sie die nachstehenden Punkte:
Warnhinweise an der Messzange unbedingt beachten.
•
Gerät keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aussetzen.
•
Starke Erschütterungen vermeiden.
•
Messzange nicht in Gegenwart von brennbaren Gasen, Dämpfen oder Lösungsmitteln einsetzen.
•
Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein.
•
Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
•
Technikern der PCE Group durchgeführt werden.
Vor jedem Wechsel des Messbereiches die Messspitzen vom Messobjekt entfernen.
•
Vor jeder Messung sind Prüfleitungen und Messzange auf Beschädigungen zu prüfen.
•
Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine Beschädigung
•
der Bedienelemente zu vermeiden.
Keine technischen Veränderungen an der Messzange vornehmen.
•
Bedienungsanleitung

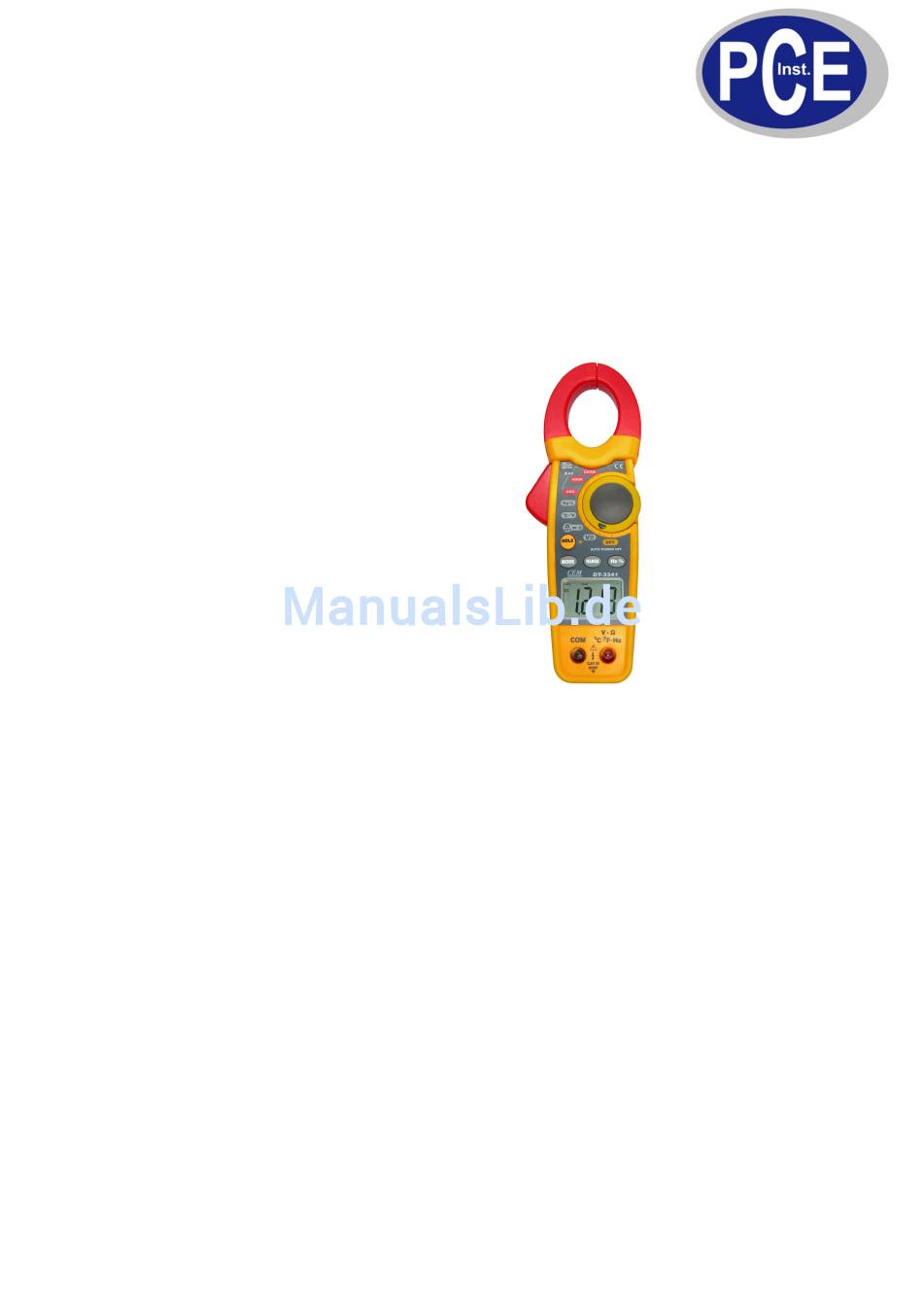

Digital - Messzange DT-3341
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
= <90 % r.F.
= 0 ... +30 ° C
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Tel: 02903 976 99-0
Fax: 02903 976 99-29
info@warensortiment.de
www.warensortiment.de
Werbung
Verwandte Anleitungen für PCE Instruments DT-3341
Inhaltszusammenfassung für PCE Instruments DT-3341
- Seite 1 Im Langel 4 D-59872 Meschede Tel: 02903 976 99-0 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Digital - Messzange DT-3341 Einführung II. Spezifikation III. Funktionalitäten IV. Messvorbereitung / Messung V. Kalibrierung / Rekalibrierung I. Einführung Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie die Messzange nur in der beschriebenen Form, sonst erlischt die Garantie.
-
Seite 2: Spezifikation
II. Spezifikation AC Strom 40,00 A / ±2,5 % + 10dgt 400,0 A / ±2,5 % + 5dgt 1000 A / ±3,0 % + 4dgt DC Spannung 400,0 mV / ±0,8 % + 3dgt 4,000 V / ±1,5 % + 3dgt 40,00 V / ±1,5 % + 3dgt 400,0 V / ±1,5 % + 3dgt 600 V / ±2,0 % + 3dgt... - Seite 3 Batteriezustand als Batteriesymbol im Display Eingangsimpedance 7,8 M (VDC und VAC) Display hintergrundbeleuchtetes, 3 ¾-stelliges LCD-Display Versorgung 1 x 9 V Blockbatterie Automatische Selbstabschaltung nach 30 min ohne Betätigung Abmessungen 229 x 80 x 48 mm Gewicht 303 g Umgebungsbedingungen max.
- Seite 4 AC DC - Wechsel / Gleichstrom bzw. Spannung AUTO – autom. Messbereichswahl - Dioden Testmodus - Durchgangsprüfersymbol HOLD – Messwertspeicher ° C,° F, µ, m, V,A,K,M, - Maßeinheiten IV. Messvorbereitung / Messung AC Strommessung Wichtig: Entfernen Sie alle Messleitungen bevor Sie mit der Messzange Ströme messen. Wählen Sie mit dem Funktionsdrehschalter den 1000A / 400A oder 40A Messbereich, je nach Einsatzzweck.
- Seite 5 DC/AC Spannungsmessung Stecken Sie die schwarze Prüfleitung in die COM – Buchse und die rote Prüfleitung in die V – Buchse. Bringen Sie den Funktionswahlschalter (7.) in die V – Position. Wählen Sie AC oder DC mit der Mode – Taste (4.) Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte.
- Seite 6 Kapazitätsmessung Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Bringen Sie den Funktionswahlschalter (7.) in die CAP – Position. 2. Stecken Sie die schwarze Prüfleitung in die COM – Buchse und die rote Prüfleitung in die V – Buchse. Halten Sie die Prüfleitungen an den entsprechenden Kondensator.
-
Seite 7: Kalibrierung / Rekalibrierung
HOLD-Taste (Messwerthaltetaste) Zu jeder Zeit einer Messung können Sie die „HOLD“-Taste (3.) drücken, um den aktuellen Messwert im Display festzuhalten. Wenn Sie sie noch einmal drücken, verlassen Sie diesen Modus und erhalten wieder den aktuellen Messwert im Display. Automatische Abschaltung (Auto Power Off) Wenn Sie das Gerät 30 min.
