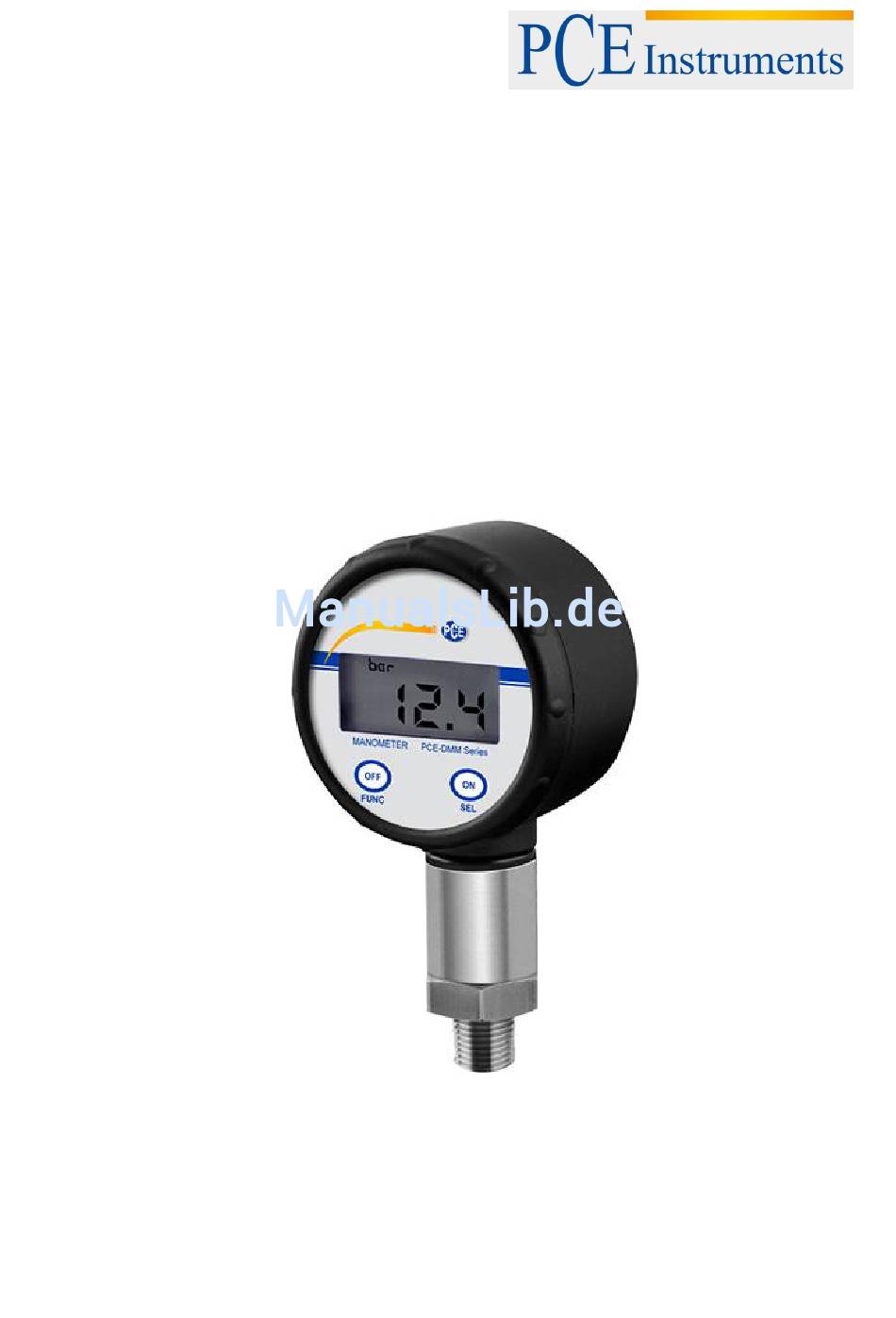

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalmanometer PCE-DMM 10 / PCE-DMM 11 Version 1.0 Erstelldatum 01.08.2016 Letzte Änderung 08.08.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ............................. 3 Informationen zur Betriebsanleitung ................... 3 Verwendete Symbole ......................... 3 Zielgruppe ........................... 3 Haftungsbeschränkung ....................... 3 Bestimmungsgemäße Verwendung ................... 3 Verpackungsinhalt ........................4 Produktidentifikation ........................4 UL – Zulassung (für Geräte mit UL-Kennzeichnung) ..............4 Sicherheitsinformationen ........................4 Montage- und Sicherheitshinweise .................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Digitalmanometers von PCE Instruments entschieden haben. Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Informationen zum sachgemäßen Umgang mit dem Gerät. Lesen Sie diese Betriebsanleitung deshalb vor Montage und Inbetriebnahme genau durch. -
Seite 4: Verpackungsinhalt
BETRIEBSANLEITUNG Verpackungsinhalt Überprüfen Sie, dass alle aufgelisteten Teile im Liefer-umfang unbeschadet enthalten sind und entsprechend Ihrer Bestellung geliefert wurden: - Digitalmanometer PCE-DM 10 oder PCE-DMM 11 diese Betriebsanleitung Produktidentifikation Zur Identifikation des Gerätes dient das Typenschild. Die wichtigsten Daten können diesem entnommen werden. -
Seite 5: Montageschritte Allgemein
BETRIEBSANLEITUNG Behandeln Sie eine ungeschützte Membrane äußerst vorsichtig; diese kann sehr leicht beschädigt werden. Wenden Sie zum Einbau der Geräte keine Gewalt an, um Schäden am Gerät und der Anlage zu verhindern! Beachten Sie, dass durch die Montage keine mechanischen Spannungen am Druckanschluss auftreten, da diese zu einer Verschiebung der Kennlinie führen könnten. -
Seite 6: Ausrichtung Des Anzeigemoduls
BETRIEBSANLEITUNG Ausrichtung des Anzeigemoduls Um eine einwandfreie Ablesbarkeit auch bei ungewöhnlichen Einbaulagen zu gewährleisteten, kann die Anzeige in die gewünschte Position gedreht werden. Spezifikationen Technische Spezifikationen Nenndruck in Bar Überdruck in Bar Berstdruck in Bar Vakuumfestigkeit uneingeschränkt Genauigkeit <±0,5 % FSO Messrate Langzeitstabilität <±0,3 % FSO... -
Seite 7: Lieferumfang
BETRIEBSANLEITUNG Prozessanschluss (wählbar) 1/4 " DIN 3852 1/4 " NPT Lieferumfang 1 x Digitalmanometer PCE-DMM 10 oder PCE-DMM 11, 1 x Bedienungsanleitung... -
Seite 8: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Aufbau des Menüsystems Menüliste 1 MIN Minimaldruckanzeige Es wird der Minimaldruck, der während der Messung angelegen hat, in der Anzeige dargestellt. Um den gespeicherten Wert zu löschen, drücken Sie die Select/ON- Taste. In der Anzeige erscheint , der Wert wurde zurückgesetzt. 2 MAX Maximaldruckanzeige Es wird der Maximaldruck, der während der Messung angelegen hat,... -
Seite 9: Erstinbetriebnahme
BETRIEBSANLEITUNG Erstinbetriebnahme WARNUNG! Vor der Inbetriebnahme ist zu überprüfen, ob das Gerät ordnungsgemäß installiert wurde und sicherzustellen, dass es keine sichtbaren Mängel aufweist. WARNUNG! Das Gerät darf nur von qualifiziertem Fachpersonal in Betrieb genommen werden, welches die Betriebsanleitung gelesen und verstanden hat! WARNUNG! Das Gerät darf nur innerhalb der Spezifikation betrieben werden! (Vergleichen Sie hierzu die technischen Daten im Datenblatt.) Bedienung... -
Seite 10: Außerbetriebnahme
BETRIEBSANLEITUNG Außerbetriebnahme WARNUNG! Demontieren Sie das Gerät immer im druck- und stromlosen Zustand. Prüfen Sie vor der Demontage, ob ggf. das Ablassen des Mediums erforderlich ist! WARNUNG! Je nach Messmedium kann von diesem eine Gefahr für den Bediener ausgehen. Ergreifen Sie deshalb geeignete Schutzmaßnahmen. Wartung Prinzipiell ist das Gerät wartungsfrei. -
Seite 11: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
