B
EDIENUNGSHANDBUCH
3.2.3 Controlled Mode
RS232
Bei Verwendung des RS232 Interface ist nur Punkt-zu-Punkt Kommunikation möglich.
❢ Verbinde nie mehrere DLS-A(H)s mit einer seriellen RS232 Schnittstelle
RS422
Es ist möglich, mehrere Messgeräte an eine RS422 Schnittstelle anzuschliessen. Um einen problemlosen Betrieb
zu gewährleisten muss eine strikte Master-Slave Kommunikation implementiert werden. Es ist wichtig, dass der
Master volle Kontrolle über die Kommunikation hat und dieser keine neue Kommunikation einleitet bevor das
vorhergehende Kommando abgeschlossen wurde. (Antwort vom DLS-A(H) oder timeout).
❢ Vergewissern Sie sich, dass alle DLS-A(H)s mit einer unterschiedlichen ID Nummer versehen
wurden!
Host
(PC or PLC)
(master)

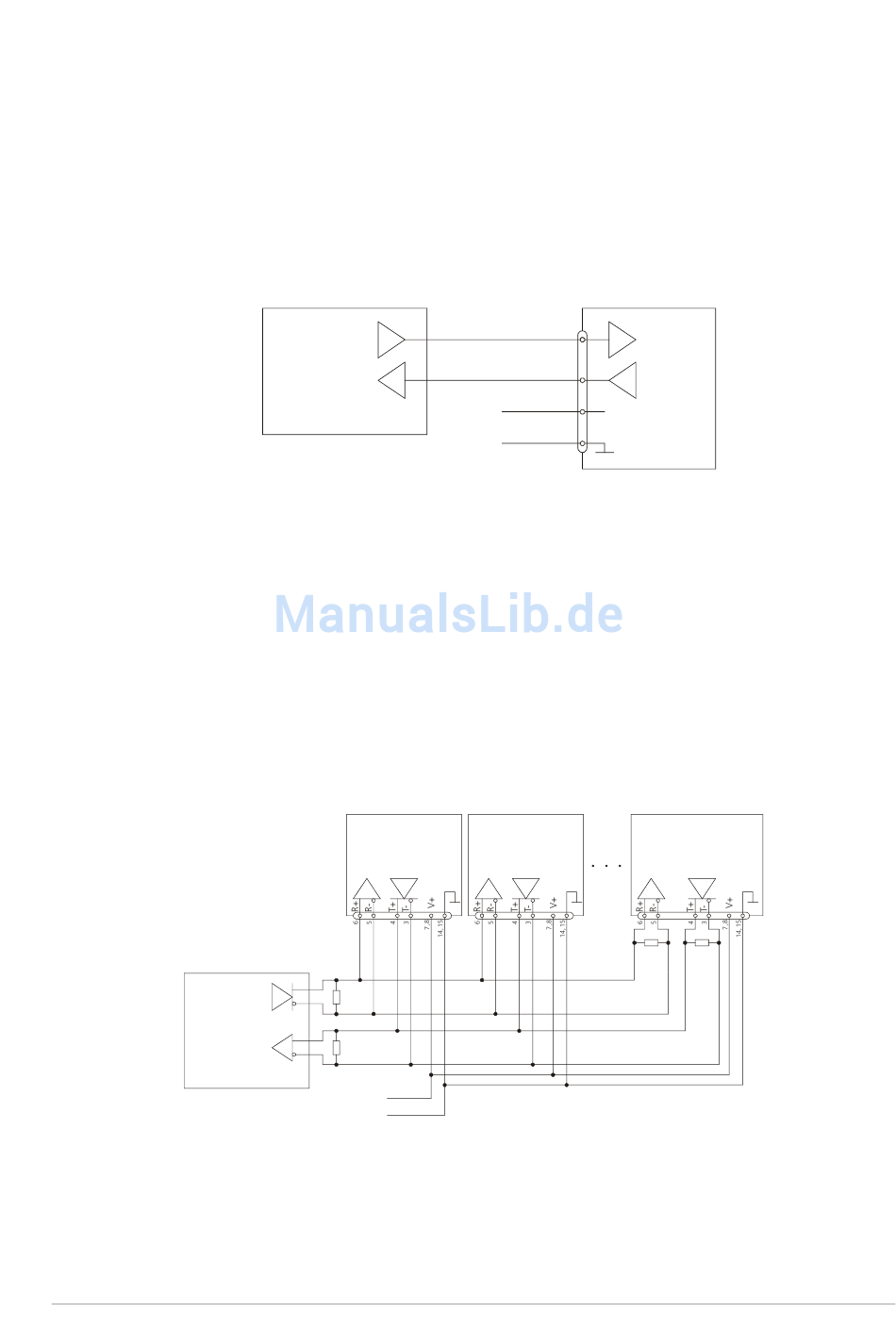

Bild 5 Verbindung zu mehreren Geräten mit RS422
Distanz Laser Sensor
Host
(PC or PLC)
Bild 4 Punkt-zu-Punkt Verbindung mit RS232
DLS-A(H)
(slave)
ID switch
Position 0
A
R
B
t
A
R
B
t
9..30VDC
24..30VDC for DLS-AH
0V
Tx
1
Rx
2
9..30VDC
24..30VDC for DLS-AH
7,8
14,15
0V
DLS-A(H)
(slave)
ID switch
Position 1
V1.05de
Rx
DLS-A(H)
Tx
V+
DLS-A(H)
(slave)
ID switch
Position 9
R
R
t
t
Page 11/39
