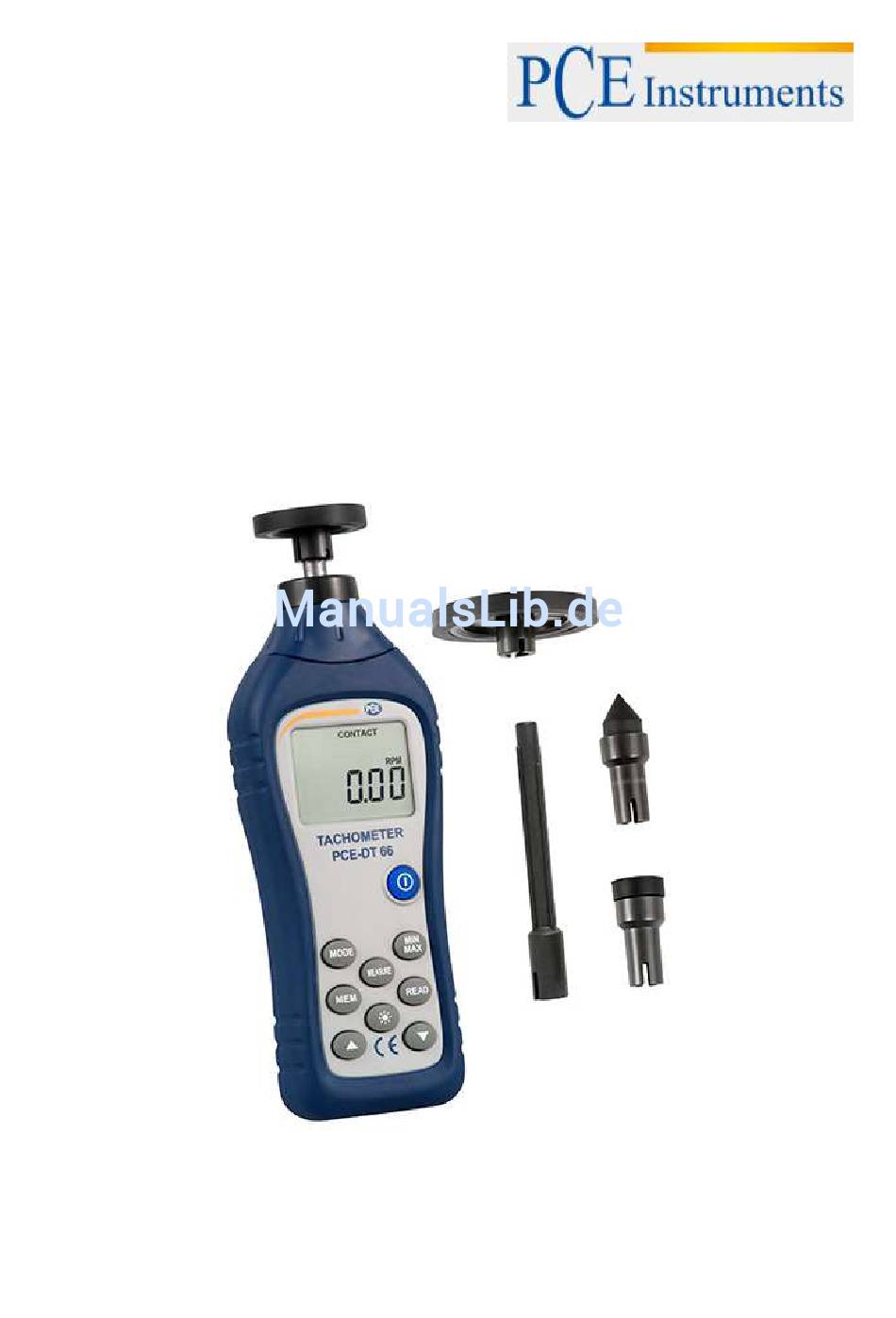

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Handtachometer PCE-DT 66 Version 1.0 Erstelldatum 30.03.2015 Letzte Änderung 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Tastenfunktionen ....................7 Anleitung ........................8 Entsorgung ......................10 Kontakt ........................10... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Drehzahlmessgerätes PCE-DT 66 von PCE Instruments entschieden haben. Ein kontaktierender Umdrehungsmesser ist ein digitales, batteriebetriebenes Messgerät. Durch unterschiedliche Aufsätze kann ein k Umdrehungsmesser vielfältige Messungen vornehmen. Neben den verschiedenen Aufsätzen wird ein kontaktierender Umdrehungsmesser mit einer entsprechenden Verlängerung für die Messräder ausgeliefert, damit das Gerät auch gefahrenfrei an Maschinen eingesetzt... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen 50 … 19999 U/min Messbereich 50 … 99,99 U/min: 0,01 U/min Auflösung 100 … 9999,9 U/min: 0,1 U/min 10000 … 19999 U/min: 1 U/min Genauigkeit ±(0,03 % ±2 Digits) Display LCD, 5-stellig zeigt 0 an, wenn der Messbereich unterschritten wird Versorgung 4 x 1,5 V AAA Batterien... -
Seite 5: Systembeschreibung

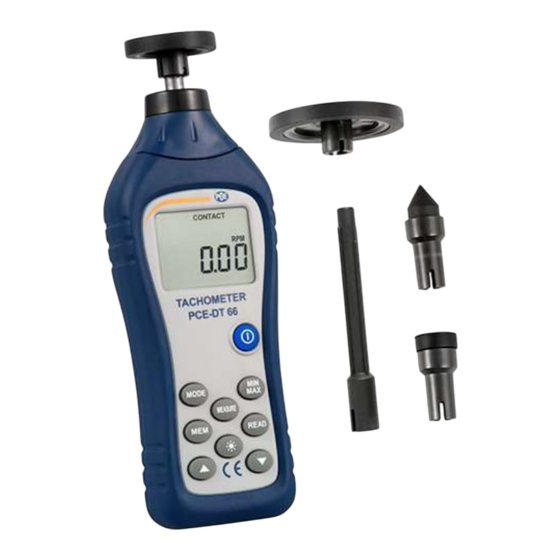

BETRIEBSANLEITUNG Systembeschreibung 4. 1 Gerät 1. 15,24 cm Messrad (6“) 2. Konkave Kontaktspitze 3. Herausstehende Kontaktspitze 4. Verlängerungsstab 5. 10 cm Messrad (0,1 m) 6. Messlager 7. MODE-Taste (zur Modusauswahl) 8. MEASURE-Taste (Messtaste) 9. MEM-Taste (Datenspeichertaste) 10. Hintergrundbeleuchtungs- & HOLD-Taste 11. - Seite 6 BETRIEBSANLEITUNG 4. 2 Display 1. Signal 2. Größe des Leitrads 3. Batteriestandsanzeige 4. MAX-Messmodus 5. Drehzahlmesswert 6. MIN-Messmodus 7. Speicherstatus 8. Speichernummer 9. Durchschnittsmessung 10. Drehzahleinheit 11. Geschwindigkeitseinheit...
-
Seite 7: Tastenfunktionen
BETRIEBSANLEITUNG Tastenfunktionen 1. Ein-/Ausschalttaste Wenn das Messgerät ausgeschaltet ist, drücken Sie diese Taste kurz, um das Gerät einzuschalten. Wenn das Gerät eingeschaltet ist, drücken Sie die Taste kurz, um das Gerät auszuschalten. 2. MIN-/MAX-Taste Wenn das Display „MAX“ anzeigt, wird gerade im MAX-Modus gemessen. Wenn im Display „MIN“ angezeigt wird, befinden Sie sich im MIN-Modus. -
Seite 8: Anleitung
BETRIEBSANLEITUNG Anleitung 6. 1 Auswahl des Messrades Halten Sie die MODE-Taste gedrückt, wenn Sie das Gerät einschalten, um in den Modus zum Wechseln des Leitrades zu gelangen. Die Standardeinstellung ist das 10 cm-Leitrad. Mit der Plus- und der Minus- Taste können Sie zwischen dem 6“ (15,24 cm), dem 12“ (30,48 cm) und dem 0,1 m (10 cm)-Leitrad wechseln. -
Seite 9: Speichern Von Daten
BETRIEBSANLEITUNG Speichern von Daten Wenn Sie Drehzahlmessungen speichern möchten, drücken Sie MEM-Taste. Achten Sie darauf, dass sich das Gerät dabei nicht im HOLD-Modus befindet. In der oberen rechten Ecke des Displays erscheint nun „MEM“ und die Speichernummer „00“. Verwenden Sie die Plus- bzw. die Minus-Taste, um die Speichernummer auszuwählen. -
Seite 10: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
