B
EDIENUNGSHANDBUCH
3.2.4 Automatic Mode
Der Analogausgang des DLS-A(H) ist gegenüber dem Gerät isoliert. Wenn der Analogausgang benutzt wird
muss der Analogground (AGND) verwendet werden.
Der Analogausgang kann Geräte bis maximal 500 Ω treiben.
DLS-A(H)

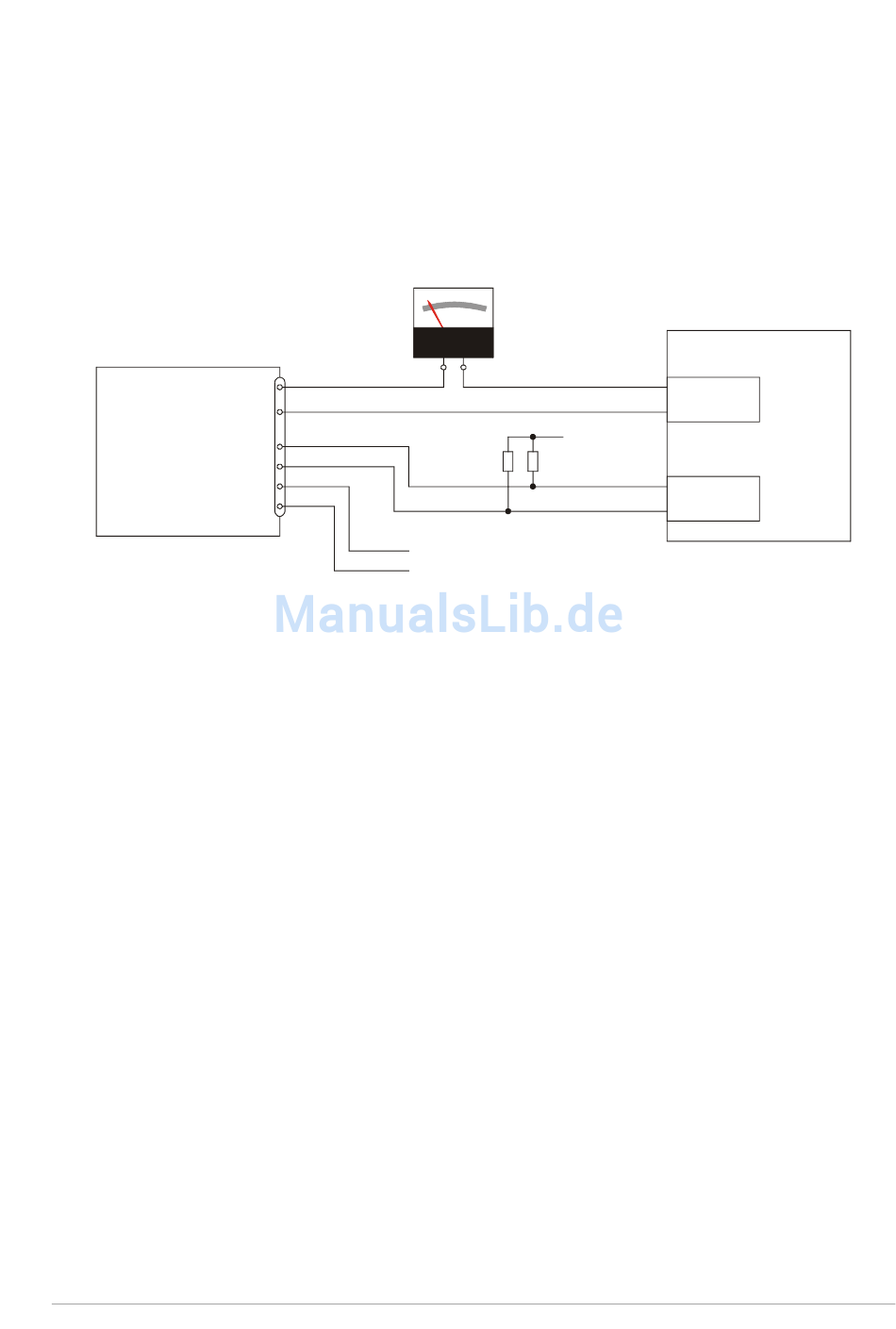

Bild 6 Verbindung eines analogen Anzeigeinstrumetes und einer SPS Steuerung
3.3 Ausrichten des Laserstrahls
Bei weit entfernten Zielen ist das Ausrichten des Laserstrahls oft schwierig, da der Laserspot nicht oder nur
schlecht sichtbar ist. Das DLS-A(H) hat ein Adapter um ein Fernrohrsucher anzubringen. Dieser Fernrohrsucher
vereinfacht das Ausrichten des Laserstrahls massiv. Im Kapitel 9 Zubehör auf Seite 31 ist eine Beschreibung
dieses Fernrohrsuchers zu finden. Alternativ dazu kann eine Spezialbrille mit optimierten Filtergläsern verwendet
werden, welche den Laserpunkt hervorhebt.
Distanz Laser Sensor
AO
13
AGND
12
DO 1
9
DO 2
10
V+
7,8
GND
14,15
24V=
9..30VDC
24..30VDC for DLS-AH
0V
V1.05de
PLC
Analog Input
0..20mA
Digital Input
Page 12/39
