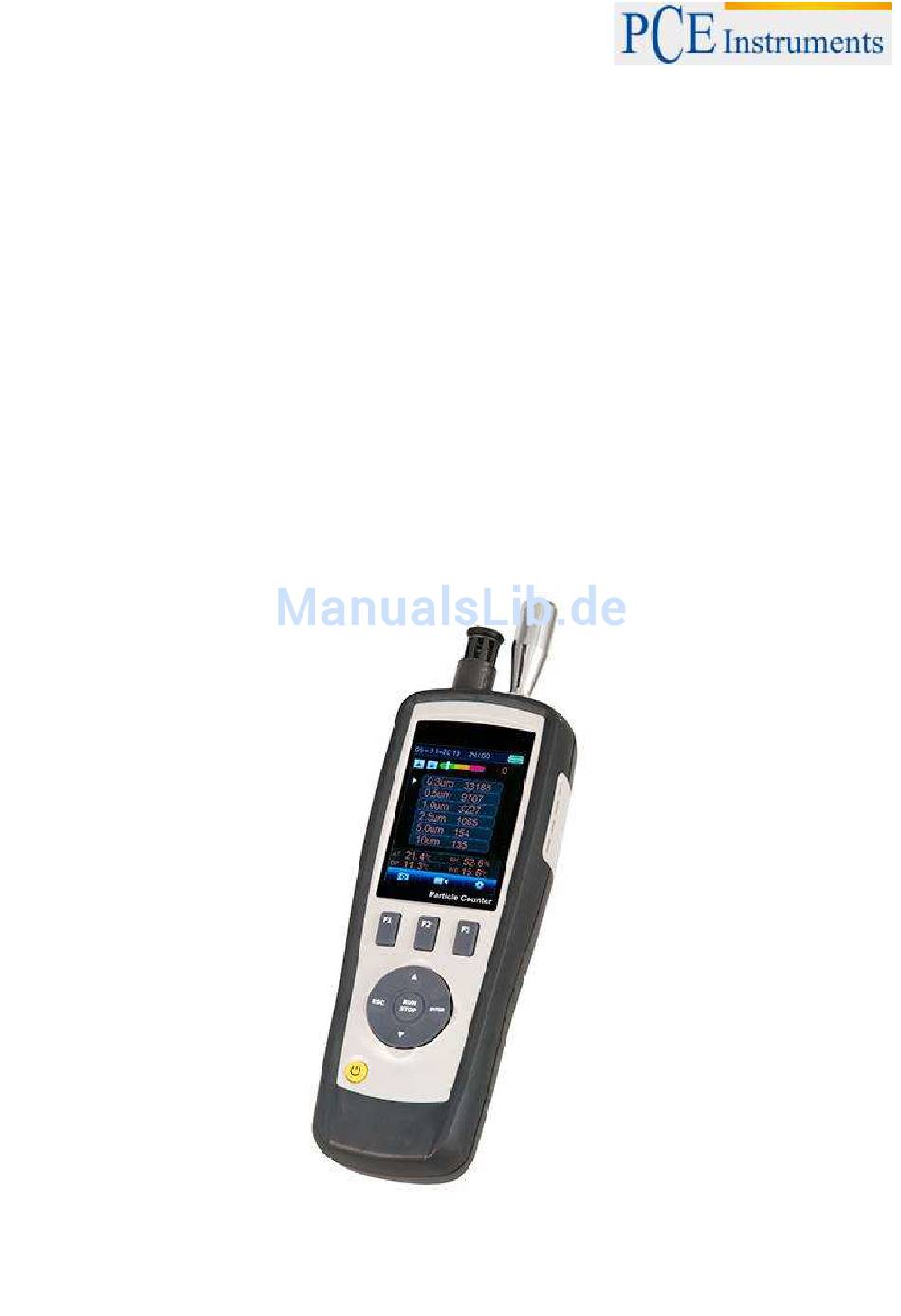

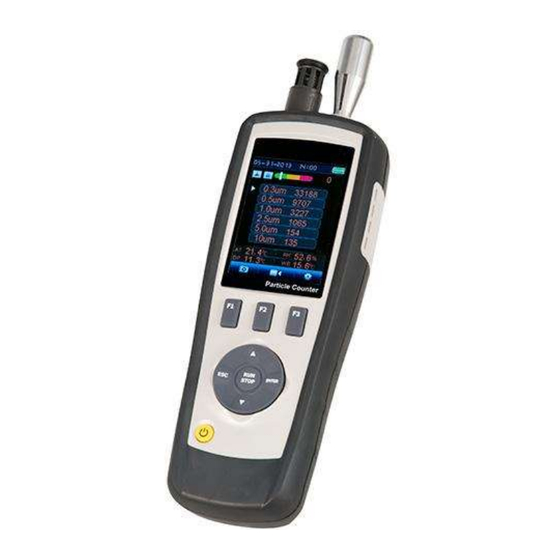

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Partikelzählgerät DT-9880 Version 1.1 26.08.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................4 Lieferumfang .............................. 4 Gerätebeschreibung ....................5 Bedienungsanleitung ....................6 Ein -/ Ausschalten ............................6 5.1.1 Menüaufbau ..........................6 5.1.2 Symbolerklärung ........................7 Partikelzähler ......................7 Foto Aufnahmefunktion ..........................7 Video Aufnahmefunktion .......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Ein universell einsetzbares Partikelmessgerät zur Erfassung der Partikel Konzentration in der Luft. Das Partikelzählgerät kann dabei sechs verschiedene Partikelgrößen messen. Weiterhin besitz das Partikelzählgerät Sensoren für Temperatur und die relative Luftfeuchtigkeit, dies mach es zu einem echten Allroundgerät. Die eingebaut Kamera ermöglicht es die Messdaten mit Bild / Videomaterial zu verbinden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Allgemein: 0 … 50 °C, 10 … 90% RH (nicht kondensierend) Umgebungsbedingungen 2,8“ / 320 x 240 Pixel / Hintergrundbel. / Farbe Display Batterie Wiederaufladbar / Lebensdauer ~ 4 Stunden Speicher Intern 80 MB Optional Mikro SD-Karte bis zu 8 GB Abmessungen 240 x 75 x 55 mm Gewicht... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung 1. Display 9. Partikelsensor 2. Funktionstasten 10. Temp. / RH Sensor 3. Pfeiltaste hoch 11. Kamera Sensor 4. Eingabetaste 12. CO Sensor 5. Start / Stopp Taste 13. USB Interface 6. ESC Taste 14. AC / DC Anschluss 7. -
Seite 6: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Ein -/ Ausschalten Zum einschalten des Gerätes halten Sie die AN / AUS Taste gedrückt bis das Startbild sichtbar wird. Zum Ausschalten des Gerätes halten Sie die AN / AUS Taste gedrückt bis sich der Bildschirm abdunkelt. -
Seite 7: Symbolerklärung
BETRIEBSANLEITUNG 5.1.2 Symbolerklärung Symbol Beschreibung Symbol Beschreibung Kumulative Modus Differenzial Modus Konzentration Modus Messung starten Messung pausieren Alarm aktiv Kamera Modus Video Modus Partikelzähler Wählen Sie den Menüpunkt „Partikelmessung“ aus und bestätigen Sie mit der Eingabetaste. Auf dem Display erscheint die folgende Anzeige (Bild rechts). -
Seite 8: Partikelzähler Einstellungen
BETRIEBSANLEITUNG Partikelzähler Einstellungen Betätigen Sie die F3 Taste während Sie sich im Menüpunkt „Partikelzähler“ befinden um das Einstellungsmenü zu betreten. Nutzen Sie die Pfeiltasten zum Navigieren und bestätigen sie ihre Auswahl mit der Eingabetaste. Drücken sie die ESC Taste um die Funktion zu beenden. 6.3.1 Sample Time ... -
Seite 9: Environment Set
BETRIEBSANLEITUNG 6.3.4 Environment Set In diesem Menü können Sie einstellen ob die Lufttemperatur und Luftfeuchtigkeit angezeigt werden. Wählen Sie Enable um die Lufttemperatur und Luftfeuchtigkeit anzuzeigen oder wählen sie Disable um diese Funktion auszuschalten. 6.3.5 Sample Cycle In diesem Menü können Sie die Anzahl der Messdurchläufe einstellen. -
Seite 10: Interval
BETRIEBSANLEITUNG 6.3.7 Interval In diesem Menü können Sie die Pause zwischen zwei Messdurchläufen einstellen. 6.3.8 Level Indication In diesem Menü können Sie einstellen welche Partikelgrößen angezeigt werden sollen. Nutzen Sie die Pfeiltasten um zwischen den Partikelgrößen zu wählen. Nutzen Sie die Eingabetaste um die ausgewählte Partikelgröße ein/- auszuschalten. -
Seite 11: Datei Browser
BETRIEBSANLEITUNG Datei Browser Drücken Sie die F1 Taste während Sie sich auf dem Startbildschirm befinden um den Datei Browser zu öffnen. Im Dateibrowser befinden sich folgenden Unterkategorien, „Picture“, „Video“ und „Particle Logs“ Nutzen Sie die Pfeiltasten zur Navigation im Datei Browser und bestätigen Sie ihre Auswahl mit der Eingabetaste. -
Seite 12: Date / Time
BETRIEBSANLEITUNG Date / Time Stellen Sie den Wert mit Hilfe der Pfeiltasten ein. Drücken Sie die Eingabetaste um zu dem nächsten Wert zu wechseln. Drücken Sie die ESC Taste um die Einstellungen zu speichern und das Menü zu verlassen. Font Colour ... -
Seite 13: Display Timeout
BETRIEBSANLEITUNG Display Timeout Nutzen Sie die Pfeiltasten um die Automatische Abschaltzeit des Displays einzustellen. Wählen Sie „Disable“ um die Funktion auszuschalten. Drücken Sie die ESC Taste um die Einstellungen zu speichern und das Menü zu verlassen. Alarm Select ... -
Seite 14: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
