5 Elektrische Komponenten

5.1 ID Schalter

Dieser Drehschalter wird benutzt um die korrekte Modul ID-Nummer einzustellen. Der Bereich geht von 0 bis 9.

5.2 Reset Schalter

Mit folgendem Vorgehen kann das Modul auf die Werkseinstellung zurückgesetzen werden:
•
Gerät ausschalten (Spannung Ausschalten)
•
Den Resetknopf drücken und gedrückt halten
•
Gerät (mit gedrücktem Knopf) Einschalten
•
Resetknopf gedrückt halten bis alle LED's zusammen leuchten
•
Den Resetknopf loslassen und warten bis die Power-Ein LED (grün) leuchtet.
5.3 Digitale Ausgänge
DOUT
On

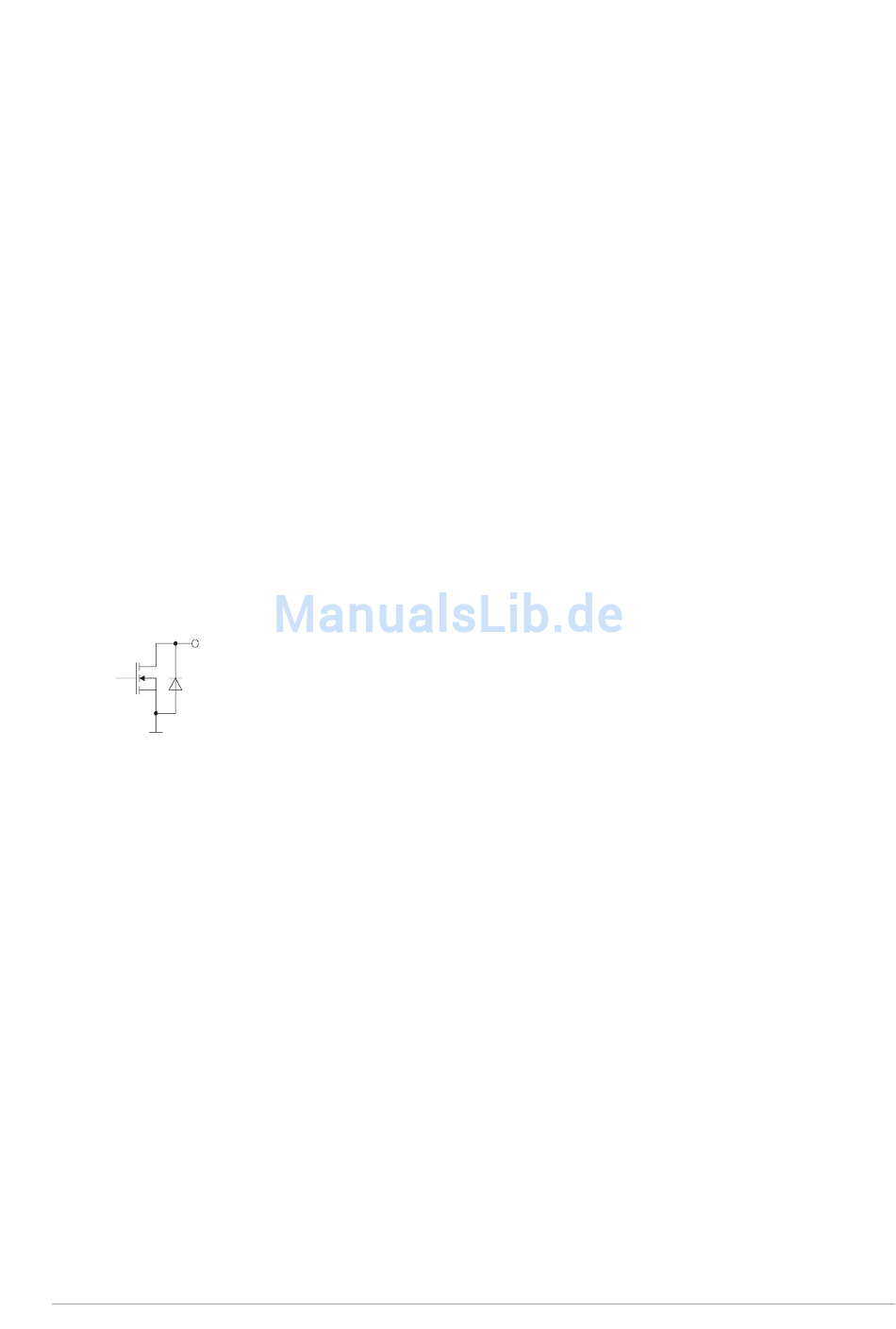

Fig. 7 Open Drain Ausgang

5.4 Analoger Ausgang

Der analoge Ausgang des DLS-A(H) ist als Stromquelle (0..20mA oder 4..20mA) ausgelegt. Es können Lasten bis
maximal 500Ω getrieben werden.
Die Genauigkeit des analogen Ausgangs beträgt +/- 1% Full Scale.
Distanz Laser Sensor
Das DLS-A(H) wird mit zwei digitalen Ausgängen ausgeliefert (DO 1 und DO 2).
Ein dritter digitaler Ausgang ist fest zugewiesen um mögliche Gerätefehler zu
Signalisieren (DO E). Es handelt sich dabei um Open Dran Ausgänge wie in Bild 7
ersichtlich. Diese können Lasten bis 200mA treiben. Im 'Ein'-Zustand, ist der FET
Transistor leitend.
V1.05de Page 15/39
