Montage

Montage des Sensors 249
Wenn der Sensor ein Bezugsgefäß für den Verdränger hat, wird er in der Regel so wie in Abbildung 3 gezeigt seitlich an den
Behälter angebaut. Sensoren ohne Bezugsgefäß werden direkt seitlich oder oben an den Behälter angeflanscht, wie in
Abbildung 4 gezeigt.

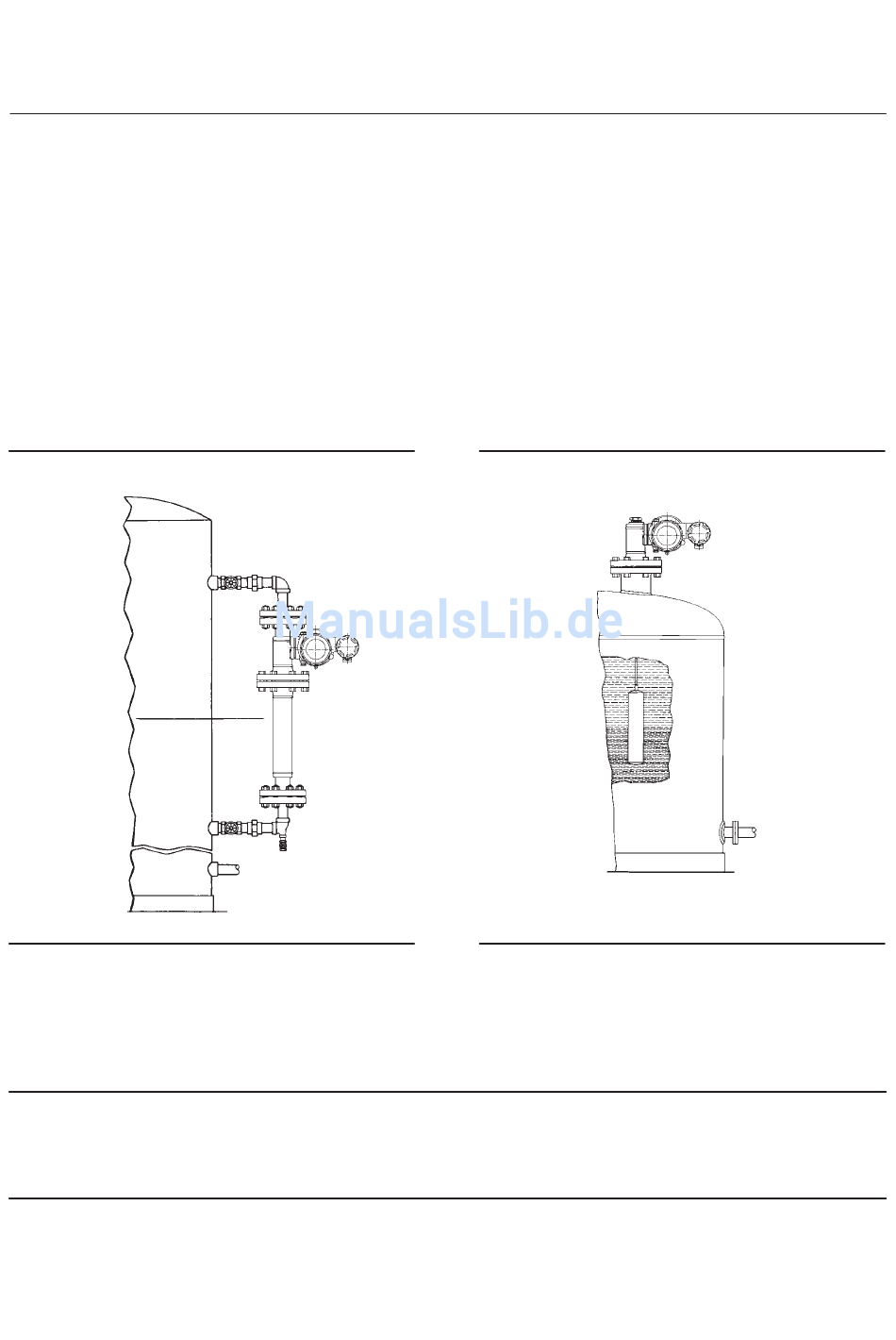

Abbildung 3. Typische Montage eines Sensors mit
Bezugsgefäß
FÜLLSTAND
VON
FLÜSSIGKEITEN
A3789-1
Der digitale Füllstandsregler DLC3010 wird gewöhnlich am Sensor montiert geliefert. Bei separater Bestellung kann es hilfreich
sein, den digitalen Füllstandsregler am Sensor zu montieren und die Grundeinstellung und Justage durchzuführen, bevor der
Sensor an den Behälter angebaut wird.
Hinweis
Bei Sensoren mit Bezugsgefäß ist als Transportsicherung an beiden Enden des Verdrängers eine Stange und ein Block installiert,
um den Verdränger während des Versands zu fixieren. Diese Teile vor dem Einbau des Sensors entfernen, damit der Verdränger
richtig funktioniert.
8
Abbildung 4. Typische Montage eines Sensors ohne
Bezugsgefäß
A3788-1
