Digitaler Füllstandsregler DLC3010
September 2015

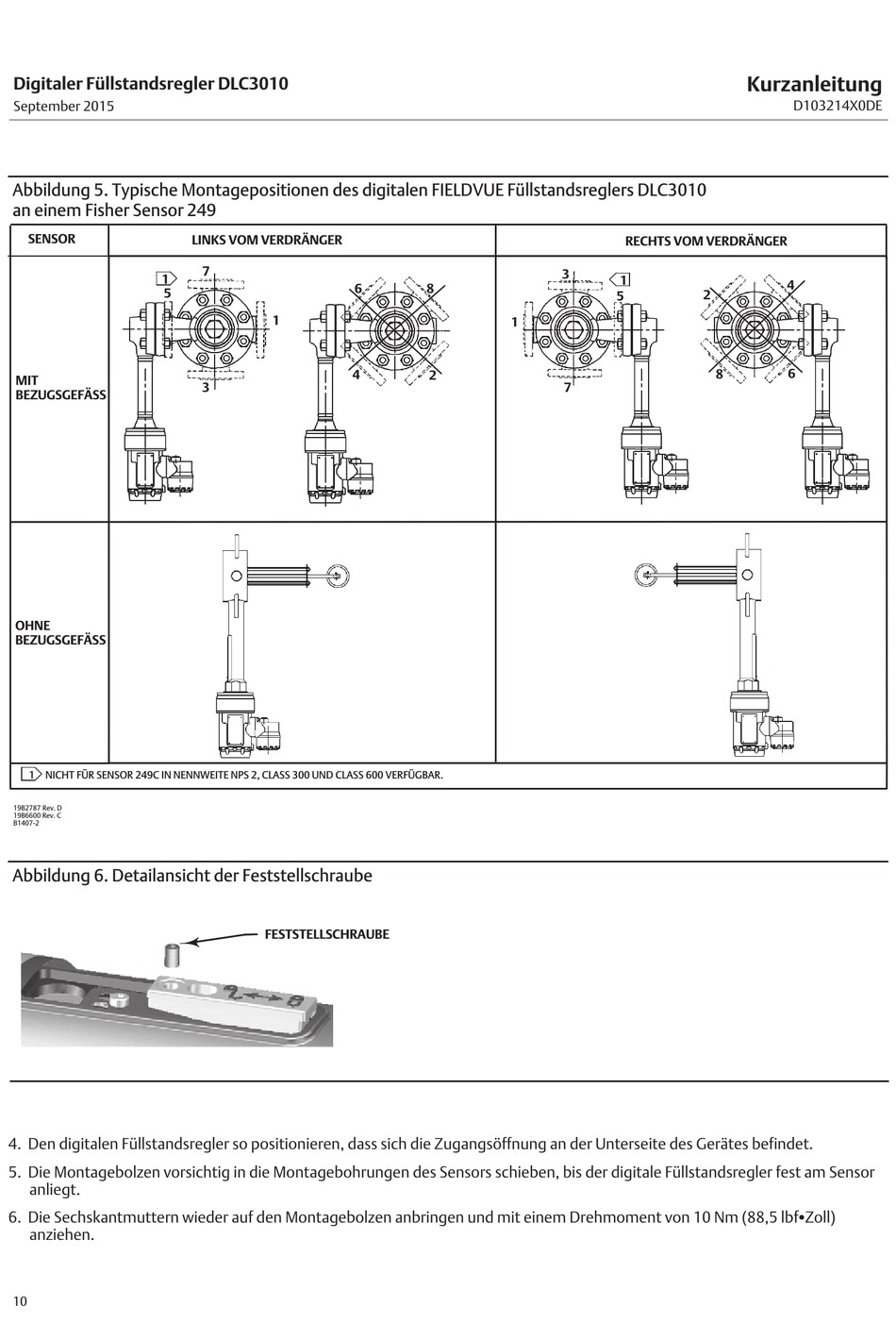

Abbildung 5. Typische Montagepositionen des digitalen FIELDVUE Füllstandsreglers DLC3010
an einem Fisher Sensor 249
SENSOR
1
5
MIT
BEZUGSGEFÄSS
OHNE
BEZUGSGEFÄSS
1 NICHT FÜR SENSOR 249C IN NENNWEITE NPS 2, CLASS 300 UND CLASS 600 VERFÜGBAR.
19B2787 Rev. D
19B6600 Rev. C
B1407-2
Abbildung 6. Detailansicht der Feststellschraube
4. Den digitalen Füllstandsregler so positionieren, dass sich die Zugangsöffnung an der Unterseite des Gerätes befindet.
5. Die Montagebolzen vorsichtig in die Montagebohrungen des Sensors schieben, bis der digitale Füllstandsregler fest am Sensor
anliegt.
6. Die Sechskantmuttern wieder auf den Montagebolzen anbringen und mit einem Drehmoment von 10 Nm (88,5 lbfSZoll)
anziehen.
10
LINKS VOM VERDRÄNGER
7
6
1
4
3
FESTSTELLSCHRAUBE
3
8
1
2
7
Kurzanleitung
RECHTS VOM VERDRÄNGER
1
2
5
8
D103214X0DE
4
6
