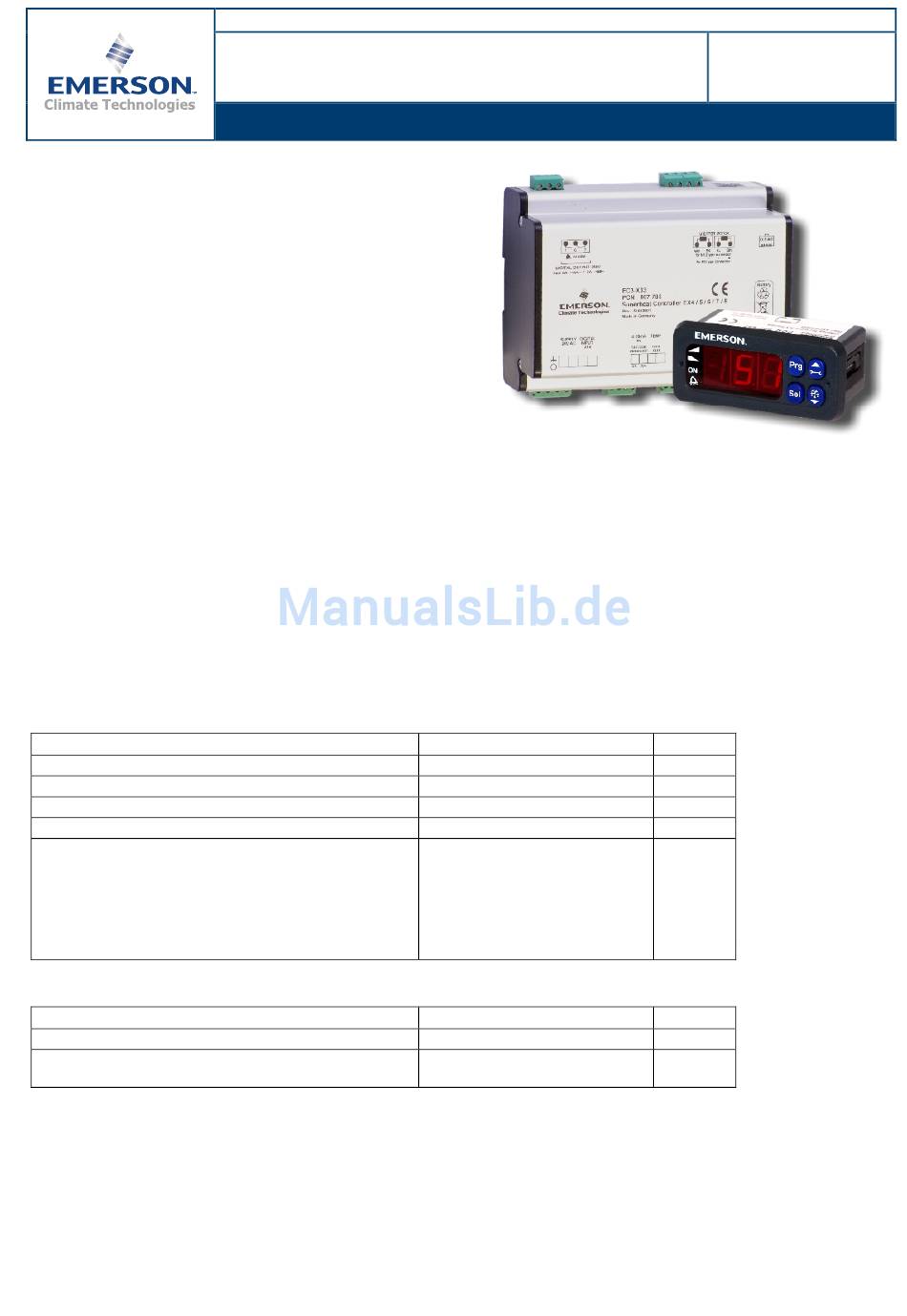

EC3-X33 sind elektronische Überhitzungsregler für Klima-,
Kälte- und Industrieanwendungen. Sie sind universell für
verschiedene Kältemittel und Regelventile geeignet und
können auch im Alleinbetrieb eingesetzt werden.
Die typischen Einsatzgebiete sind Kaltwassersätze, industrielle
Prozesskühlung, Dachklimageräte, Wärmepumpen, Kompakt-
Kühlgeräte, Kühlgeräte für EDV-Einrichtungen, Kühlräume,
industrielle Lebensmittelverarbeitung und Lufttrockner.
Die optionale Anzeige- und Einstelleinheit ECD-002 mit
Tastatur ist nur für die Inbetriebnahme, nicht aber für den
Betrieb erforderlich. Sie kann jederzeit mit dem Regler
verbunden und auch wieder entfernt werden.
Merkmale EC3-X33
•
Adaptierende Überhitzungsregelung in Verbindung mit den
schrittmotorgesteuerten Regelventilen EX4 ... EX8
•
Verdampfungsdruckbegrenzung (MOP)
•
Alarm bei Unterschreitung der Überhitzung unter 0.5K
•
Durchleitung des 4...20mA Signals des Drucktransmitters
zur Steuerung von Drittcontrollern mit nur einem
Drucktransmitter
•
Überwachung von Sensoren und deren Anschluss,
Erkennung von Sensor- und Anschlussfehlern
•
Intelligentes Alarm-Management als Kompressorschutz
und zur Gewährleistung eines eigensicheren Betriebs
•
Integrierte unterbrechungsfreie Stromversorgung, schliesst
das Regelventil bei Stromausfall
•
Elektrische Anschlüsse über steckbare Schraubklemmen
•
Solides Aluminiumgehäuse für DIN-Schienenmontage
Typisches Bestellpaket:
Beschreibung
Überhitzungsregler
Anschlussklemmen-Set
Temperatursensor
Elektrisches Regelventil
Drucktransmitter
- für R22/R124/R134a/R40A/R407C/R507C
- für R410A
- für R744
- für Einspritzung in Zwischendruck
Kabel mit integriertem Stecker
*Details über EX4, EX5, EX6, EX7, EX8 Elektrische Regelventile im Datenblatt EX48_35008_DE_R08.pdf
Zubehör (nur zur Inbetriebnahme erforderlich):
Beschreibung
Anzeige- und Einstelleinheit
Verbindungskabel EC3-X33 zu ECD-002
Anwendung
Überhitzungsregler EC3-X33 können für folgende Anwendungen eingesetzt werden:
•
Überhitzungsregelung konventioneller Verdampfer wie Rohrbündelverdampfer, Plattenwärmetauscher, Luftkühler
•
Überhitzungsregelung von Unterkühlern/Economizern mit Einspritzung in Saugseite bzw. Zwischendruck des Verdichters wie
z.B. Schrauben- oder Scroll-Verdichter mit Anschluss für Flüssigkeits-/Dampfeinspritzung
•
Überhitzungsregelung der Zwischenstufe von zweistufigen Verdichtern
•
Überhitzungsregelung von Sauggas in Verbindung mit Heissgas-Bypass
•
Überhitzungsregelung von überfluteten Verdampfern
EC3-X33_35060_DE_R05.doc
EC3-X33
Elektronischer Überhitzungsregler
D
A
T
Typ
EC3-X33
K03-X33
ECN-N60
EX4, EX5, EX6, EX7 oder EX8 *
PT5-07M
PT5-18M
PT5-30M
PT5-18M
PT4-M60
Typ
ECD-002
ECC-N50 oder Standard Cat 5
Kabel mit RJ45 Steckern
E
N
B
EC3-X33 mit ECD-002

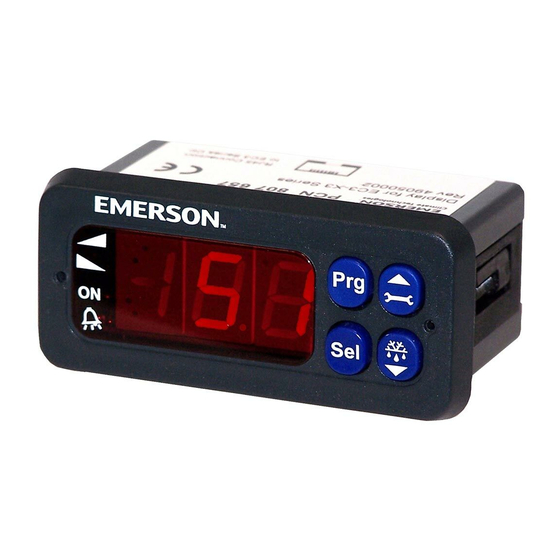

Merkmale ECD-002
•
2½ stellige LED-Anzeige mit Dezimalpunkt
•
Indikator LEDs für Öffnen und Schliessen des Ventils,
Kühlbedarf und Alarm
•
Anschluss an EC3 Regler mit Kabel ECC-Nxx oder
Standard CAT5 Kabel mit RJ45 Steckern
1 / 8
L
A
T
Best.Nr.
807 783
807 645
804 497
*
802 350
802 351
802 352
802 351
804 805
Best.Nr.
807 657
807 862
T
08.08.2011
