Abgeschirmte Verdrahtung - Emerson Digitaler Fisher FIELDVUE DLC3010 Kurzanleitung

Kurzanleitung
D103214X0DE

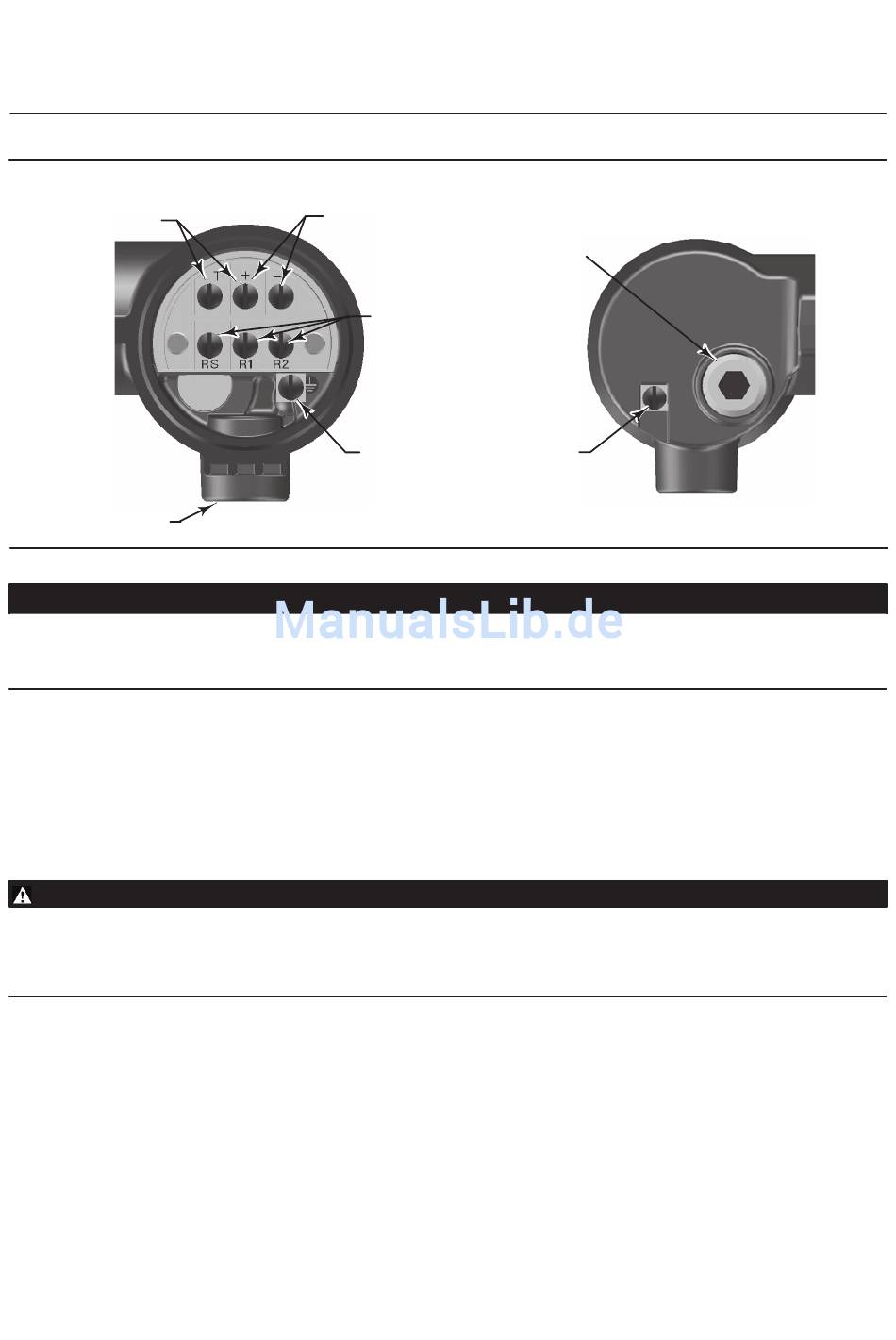

Abbildung 11. Klemmengehäuse des digitalen Füllstandsreglers
TESTANSCHLÜSSE
1/2 NPT ANSCHLUSS FÜR
KABELDURCHFÜHRUNG
W8041
VORSICHT
Die Messkreis-Spannungsversorgung nicht an die Klemmen T und + anlegen. Dadurch kann der 1 Ohm Messwiderstand im
Klemmengehäuse beschädigt werden. Die Messkreis-Spannungsversorgung außerdem nicht an die Klemmen Rs und -
anlegen. Dadurch kann der 50 Ohm Messwiderstand im Elektronikmodul beschädigt werden.
Zum Anschluss der Verdrahtung an Schraubklemmen werden Kabelschuhe empfohlen. Die Klemmenschrauben fest anziehen, um
guten Kontakt zu gewährleisten. Es ist keine weitere Verdrahtung für die Spannungsversorgung erforderlich. Alle Deckel des
digitalen Füllstandsreglers müssen fest verschlossen sein, um die Ex-Schutz-Anforderungen zu erfüllen. Bei Geräten mit
ATEX-Zulassung muss die Feststellschraube im Deckel des Klemmengehäuses in eine der Aussparungen des Klemmengehäuses
unter dem Deckel ragen.
Erdung
WARNUNG
Feuer oder Explosionen infolge der Entladung statischer Elektrizität können zu Personen- oder Sachschäden führen, wenn
entzündliche oder gefährliche Gase vorhanden sind. Ein 2,1 mm
Füllstandsregler und Erde anschließen, wenn entzündliche oder gefährliche Gase auftreten können. Zu den Anforderungen
an die Erdung die nationalen und örtlichen Vorschriften und Standards berücksichtigen.
Der digitale Füllstandsregler arbeitet mit ungeerdetem oder geerdetem Stromsignalkreis. Das zusätzliche elektrische Rauschen in
ungeerdeten Systemen beeinträchtigt jedoch zahlreiche Typen von Ausgabegeräten. Wenn das Signal verrauscht oder
unregelmäßig erscheint, kann das Problem eventuell durch Erdung des Stromsignalkreises an einem einzelnen Punkt beseitigt
werden. Der beste Punkt für die Erdung des Signalkreises ist die Minusklemme der Spannungsversorgung. Als Alternative kann der
Kreis an einer beliebigen Seite des Ausgabegeräts geerdet werden. Den Stromsignalkreis nicht an mehreren Punkten erden.

Abgeschirmte Verdrahtung

Die empfohlenen Erdungsverfahren für abgeschirmte Kabel erfordern gewöhnlich einen einzelnen Erdungspunkt für den
Kabelschirm. Die Abschirmung kann entweder an der Spannungsversorgung oder intern bzw. extern an den Erdungsklemmen des
in Abbildung 11 dargestellten Klemmengehäuses des Geräts angeschlossen werden.
ANSCHLÜSSE DES
4-20 mA REGELKREISES
ANSCHLÜSSE DES WIDERSTANDS-
TEMPERATURSENSORS
INTERNER
ERDUNGSANSCHLUSS
VORDERANSICHT
Digitaler Füllstandsregler DLC3010
1/2 NPT ANSCHLUSS FÜR
KABELDURCHFÜHRUNG
EXTERNER
ERDUNGSANSCHLUSS
2
(AWG 14) Erdungsband zwischen dem digitalen
September 2015
RÜCKANSICHT
15
