Digitaler Füllstandsregler DLC3010
September 2015
Versorgungsspannung, die für eine bestimmte Gesamtbürde des Messkreises erforderlich ist.) Siehe Abbildung 10 bzgl. der
Bestimmung der erforderlichen minimalen Betriebsspannung. Die minimale Betriebsspannung kann mit Hilfe der Gesamtbürde
des Messkreises bestimmt werden. Die maximal zulässige Bürde des Messkreises kann mit Hilfe der verfügbaren
Versorgungsspannung bestimmt werden.
Wenn die Versorgungsspannung während der Konfiguration des Messumformers unter die minimale Betriebsspannung abfällt,
kann der Messumformer falsche Messwerte liefern.
Die Welligkeit der Gleichstromquelle sollte unter 2 % liegen. Die Gesamtbürde ist die Summe des Widerstands der Signalleitungen
und des Lastwiderstands von Reglern, Anzeigen und anderen im Messkreis installierten Geräten. Der Widerstand von eigensicheren
Barrieren, sofern verwendet, muss dabei ebenfalls berücksichtigt werden.

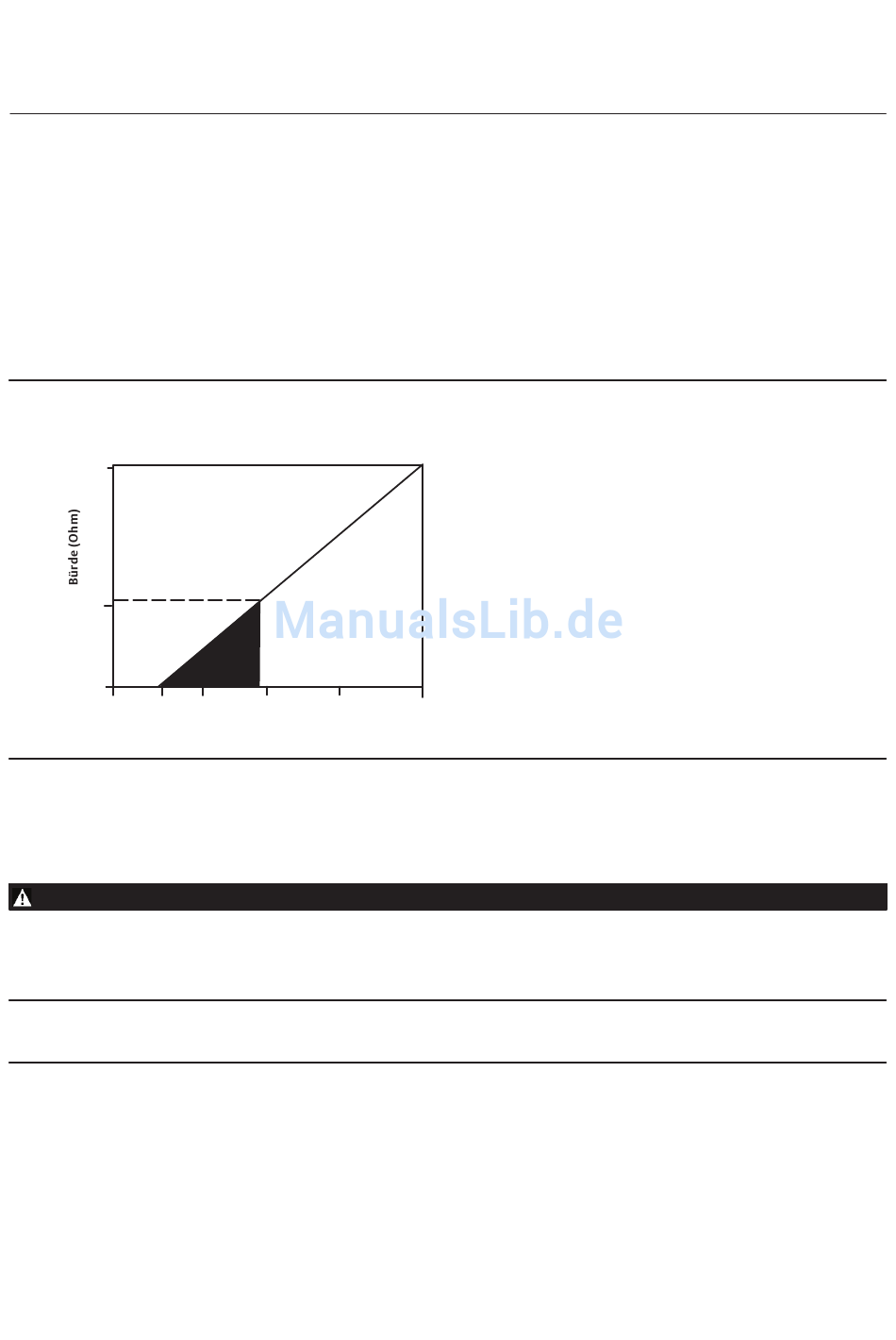

Abbildung 10. Erforderliche Spannungsversorgung und Lastwiderstand
Maximale Bürde = 43,5 X (Verfügbare Versorgungsspannung - 12,0)
783
250
0
10 12
MINIMALE BETRIEBSSPANNUNG (VDC)
E0284

Feldverdrahtung

WARNUNG
Zur Vermeidung von Personen- und Sachschäden aufgrund von Feuer oder Explosion die Spannungsversorgung des
Gerätes unterbrechen, bevor der Deckel des digitalen Füllstandsreglers in einer möglicherweise explosionsgefährdeten
oder als Ex-Bereich eingestuften Umgebung abgenommen wird.
Hinweis
Für eigensichere Anwendungen die Anweisungen im Lieferumfang der Sicherheitsbarriere beachten.
Die Spannungsversorgung des digitalen Füllstandsreglers erfolgt ausschließlich über die Signalverdrahtung. Die Signalverdrahtung
muss nicht abgeschirmt sein, es sollten jedoch verdrillte Adernpaare verwendet werden. Nicht abgeschirmte Signalkabel dürfen
nicht zusammen mit Stromkabeln in Kabelschutzrohren oder offenen Kabelbahnen oder in der Nähe von Starkstromgeräten
verlegt werden. Wird der digitale Füllstandsregler in einer explosionsgefährdeten Umgebung verwendet, den Deckel des
Füllstandsreglers nicht abnehmen, wenn der Stromkreis unter Spannung steht, es sei denn, die Installation ist als eigensicher
zugelassen. Kontakt mit Anschlussleitungen und -klemmen vermeiden. Zum Anschließen des digitalen Füllstandsreglers an die
Spannungsversorgung das Pluskabel an die Plusklemme (+) und das Minuskabel an die Minusklemme (-) anschließen (siehe
Abbildung 11).
14
Betriebsbereich
15 20 25 30
Kurzanleitung
D103214X0DE
