Elektrische Anschlüsse
WARNUNG
Kabel und/oder Kabelverschraubungen verwenden, die gemäß den Einsatzbedingungen (wie z. B. Ex-Schutz,
Gehäuseschutzart und Temperatur) ausgelegt sind, um Personen- und Sachschäden durch Feuer oder Explosion zu
vermeiden.
Die Verkabelung muss der jeweiligen Ex-Zulassung gemäß den lokalen, regionalen und nationalen Vorschriften
entsprechen. Die Nichtbeachtung von lokalen, regionalen und nationalen Vorschriften kann zu Personen- und Sachschäden
durch Feuer oder Explosion führen.
Die ordnungsgemäße elektrische Installation verhindert Messfehler aufgrund von elektrischem Rauschen. Zur Kommunikation mit
einem Handterminal ist ein Widerstand zwischen 230 und 1100 Ohm im Stromkreis erforderlich. Siehe Abbildung 9 bzgl.
Anschluss des Strommesskreises.

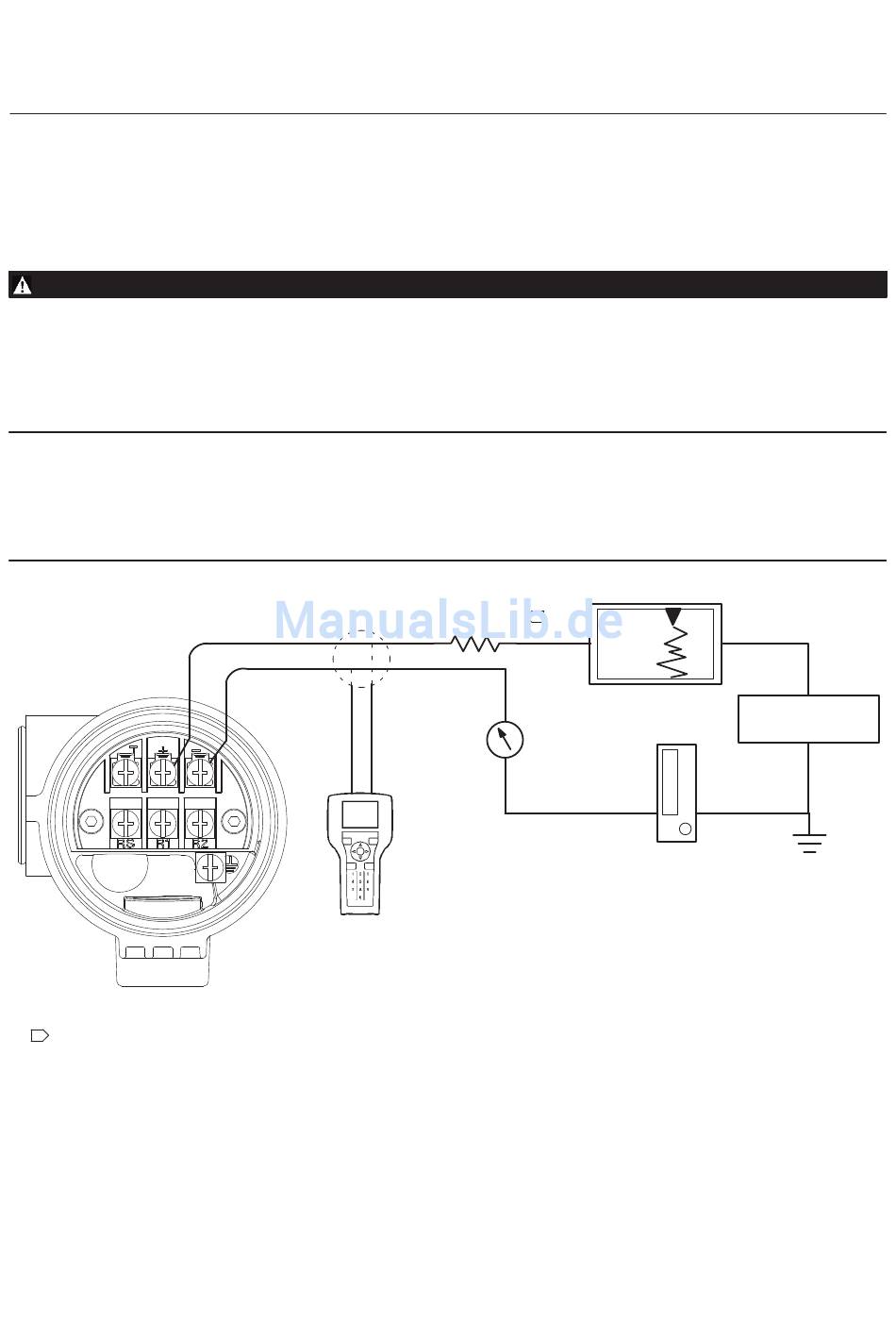

Abbildung 9. Anschluss eines Handterminals an den Stromkreis des digitalen Füllstandsreglers
HINWEIS:
1 DIESER WERT REPRÄSENTIERT DIE GESAMTBÜRDE DES STROMKREISES.
E0363

Spannungsversorgung

Zur Kommunikation mit dem digitalen Füllstandsregler wird eine Gleichspannungsquelle benötigt, die mindestens 17,75 Volt
liefert. Die an den Messumformer-Anschlussklemmen anliegende Spannung berechnet sich aus der verfügbaren
Versorgungsspannung minus dem Produkt aus der Gesamtbürde des Messkreises und dem Messkreisstrom. Die verfügbare
Versorgungsspannung darf nicht unter die minimale Betriebsspannung abfallen. (Die minimale Betriebsspannung ist die
230 W 3 R 3 1100 W
1
L
Referenzmessgerät für
die Justage oder
+
Überwachung des
Betriebs. Beispielsweise
ein Voltmeter über
einen 250 Ohm
−
Widerstand oder
ein Amperemeter.
Ein HART-Kommunikationsgerät
kann an einem beliebigen
Abschlusspunkt im Signalkreis
angeschlossen werden. Der
Signalkreis erfordert eine Bürde
zwischen 250 und 1100 Ohm, um die
ordnungsgemäße Kommunikation
zu gewährleisten.
Digitaler Füllstandsregler DLC3010
−
+
−
+
Der Signalkreis kann an einem
beliebigen Punkt geerdet
werden oder ungeerdet bleiben.
