Digitaler Füllstandsregler DLC3010
September 2015

Schemata

Dieser Abschnitt enthält die zur Verdrahtung eigensicherer Installationen erforderlichen Regelkreis-Schaltbilder. Bei Fragen
wenden Sie sich bitte an Ihr

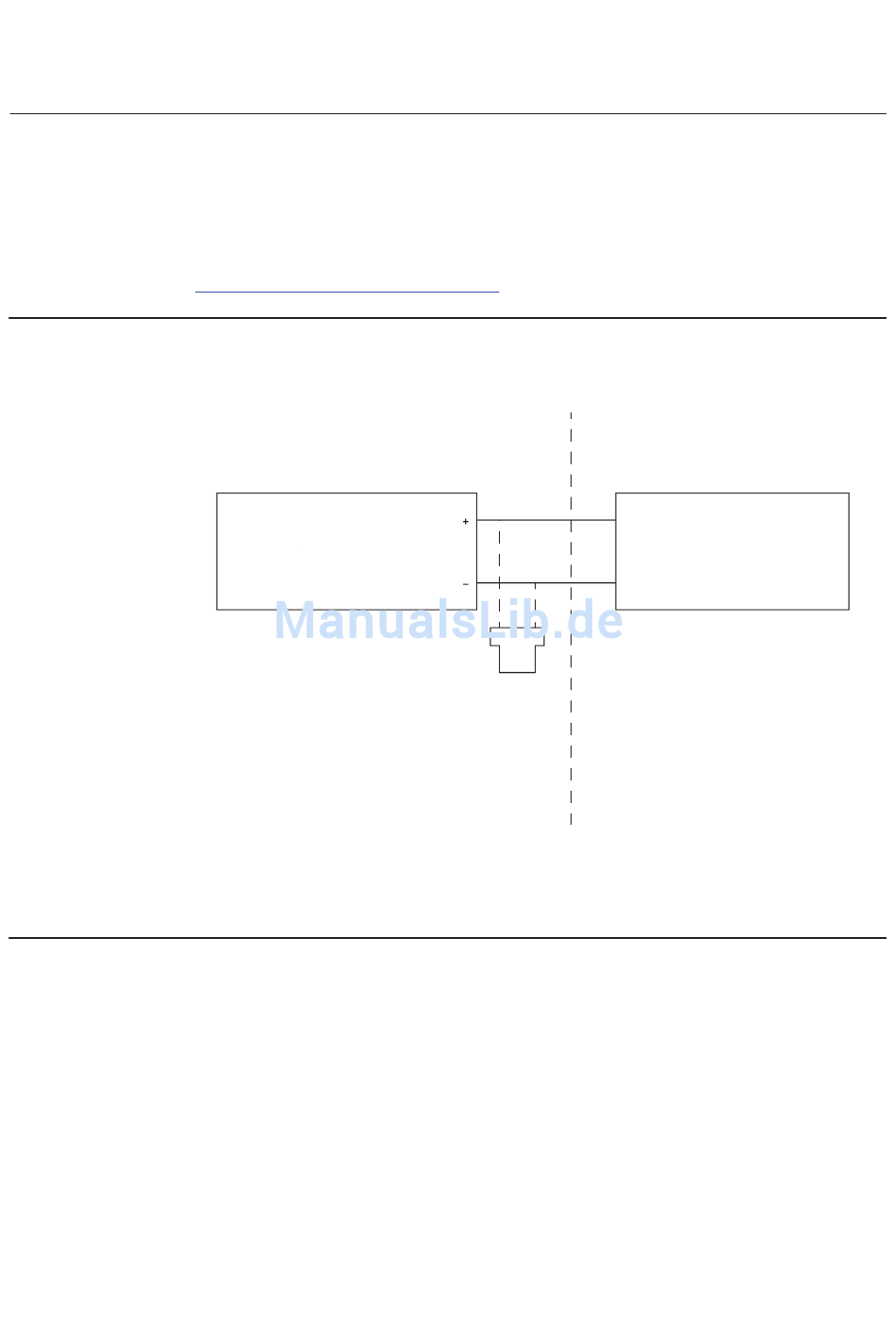

Abbildung 13. Regelkreis-Schema gemäß CSA
HINWEISE:
1. BARRIEREN ERFORDERN CSA-ZUGELASSENE
ANSCHLUSSPARAMETER UND MÜSSEN UNTER BEACHTUNG DER
INSTALLATIONSANWEISUNGEN DES HERSTELLERS FÜR
EIGENSICHERE GERÄTE EINGEBAUT WERDEN.
2. GERÄTE MÜSSEN GEMÄSS DER KANADISCHEN RICHTLINIEN FÜR
ELEKTRISCHE ANSCHLÜSSE, ABSCHNITT 1, EINGEBAUT WERDEN.
3. VERWENDETE HANDTERMINALS ODER MULTIPLEXER MÜSSEN
DIE CSA-ZULASSUNG AUFWEISEN UND GEMÄSS DER
KONTROLLZEICHNUNG DES HERSTELLERS INSTALLIERT WERDEN.
4. FÜR ZUGELASSENE INSTALLATIONEN: Vmax > Voc, Imax > Isc
Ci + Ccable < Ca, Li + Lcable < La
28B5744-B
28
Emerson Process Management
CSA-INSTALLATIONSZEICHNUNG
EX-BEREICH
CLASS I, GROUPS A, B, C, D
CLASS II, GROUPS E, F, G
CLASS III
FISHER DLC3010
Vmax = 30 V
Imax = 226 mA
Ci = 5,5 nF
Li = 0,4 mH
Vertriebsbüro.
SIEHE HINWEIS 3
Kurzanleitung
D103214X0DE
KEIN EX-BEREICH
BARRIERE MIT
CSA-ZULASSUNG
