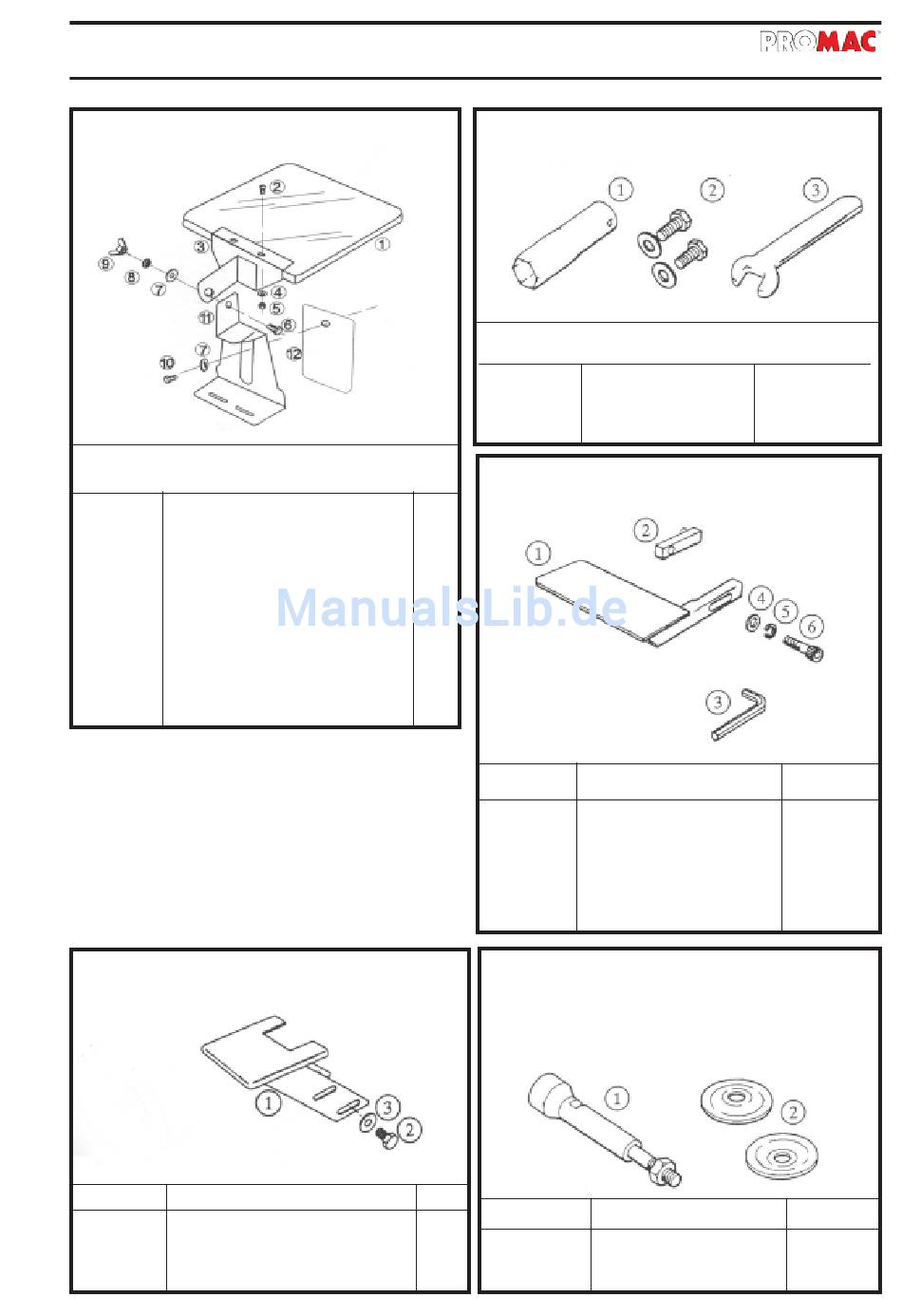

Teile im kleinen Karton

1 ........................ Plexiglasschutz
Ref. Nr. Beschreibung
1 Plexiglas
2 Schraube 3/16" x 1/2"
3 Halter
4 Unterlagscheibe M5
5 Mutter 3/16"
6 Schraube 1/4" x 1/2"
7 Unterlagscheibe M6
8 Federring 1/4"
9 Flügelmutter 1/4"
10 Schraube M6x8
11 Halter
12 Funkenschutz
2 ........................ Auflage
Ref. Nr. Beschreibung
1 Auflagetisch
2 Schrauben M6x10
3 Unterlagsscheiben M6
3 ........................ Schrauben, Schlüssel
Ref.Nr. Beschreibung
1 Steckschlüssel
2 Schraube / U-Scheibe
3 Gabelschlüssel
St
4 ........................ Arbeitstisch
1
2
1
2
2
1
2
1
1
1
1
1
Ref. Nr. Beschreibung
1 Materialauflage
2 Verstellblock
3 Inbusschlüssel 6mm
4 Unterlagsscheibe M8
5 Federring M8
6 Schraube M8x25
5 ........................ Adapter, Flansche
nur Schweiz
St
Ref. Nr. Beschreibung
1
4
1 Adapter
4
2 Scheibenflansche
322BE
St
1
2
2
St
1
1
1
1
1
1
St
1
2
7
