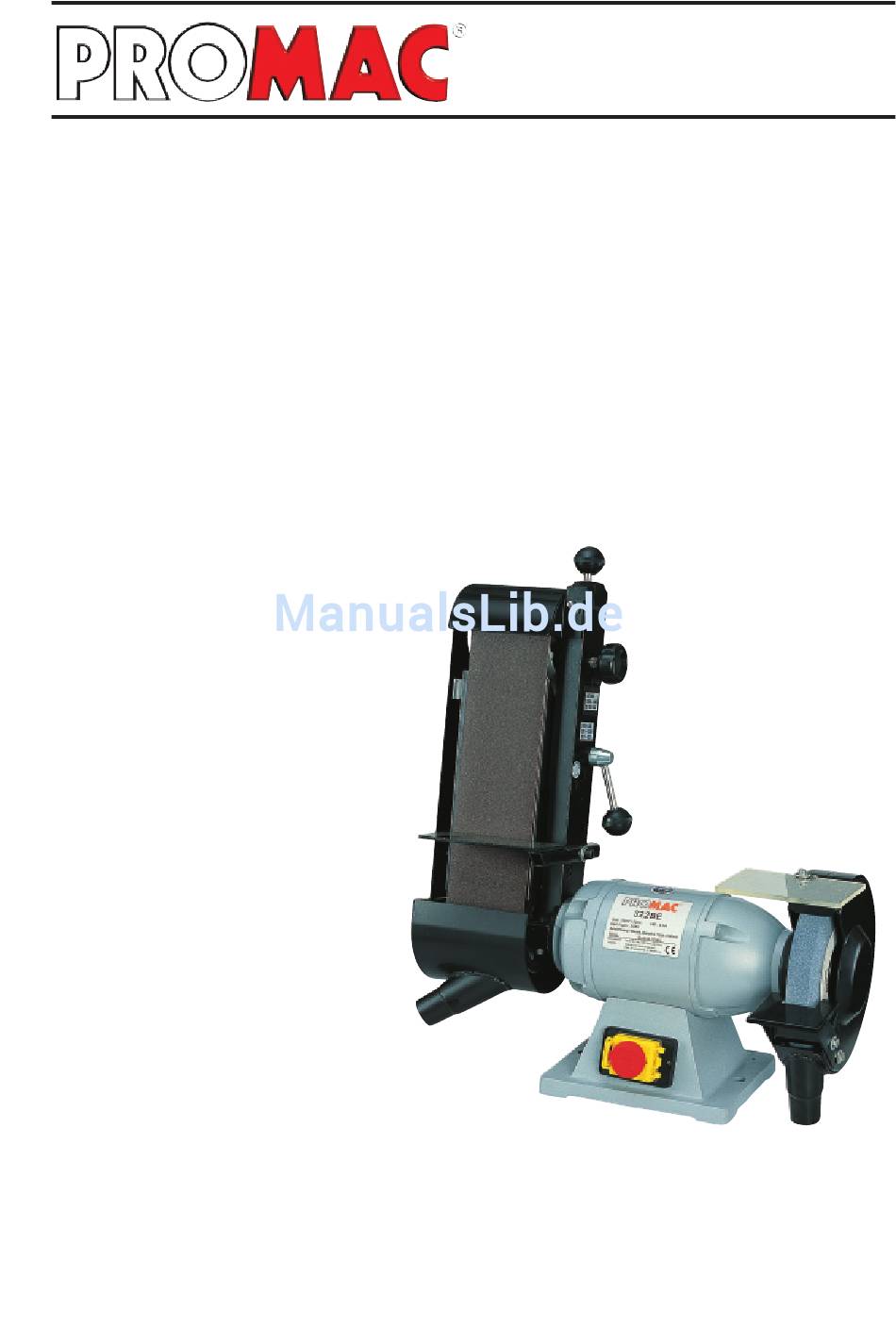

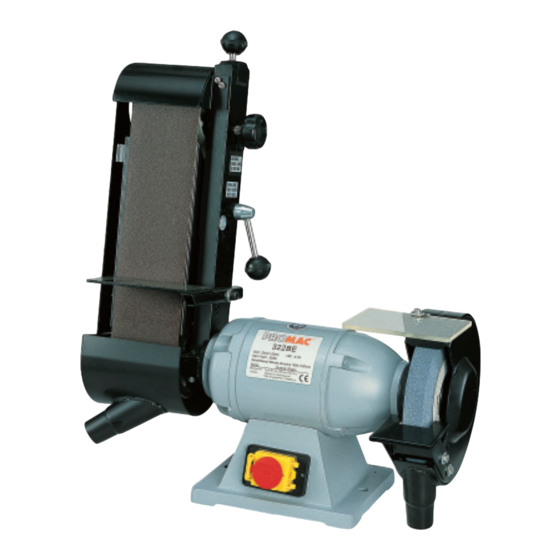

Seite 1: Inhaltsverzeichnis
BD286 / 2005.06 Bandschleifmaschine 322BE Touret à bande Bedienungsanleitung Index CE-Konformitätszertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb 6 - 7 Auspack und Kontrolliste Zusammenbau - Schleifarm Zusammenbau - Schleifbandeinstellung Verstellen des Bandarmes Zusammenbau - Adapter mit Zubehör Ersetzen der Schleifscheibe... -
Seite 2: Ce - Konformitätserklaerung Gemäss
- EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - EN 610029-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 322BE sofern dies gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entspricht. -
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 322BE Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Das Modell 322BE wird mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. Die Absicherung muss min. 10 A sein. -
Seite 5: Technische Daten
Technische Daten 322BE Modell ............322BE Motor Kw ................0.55 Netzanschluss ............400 / 50 / 3 Schleifscheibengrösse mm ....... 200 x 25 x 20.0 Drehzahl Upm ..............2850 Bandgrösse mm ............100 x 1000 Bandgeschwindigkeit m/Sek..........16 Kontaktrollengrösse mm ..........100 x 106 Schleiffläche mm ............ -
Seite 6: Auspack- Und Kontrollliste
Auspack- und Kontrollliste 322BE Drahtbürste 9338 (nur Schweiz) Schleifmaschine 322BE Schwabbelscheibe 9339 (nur Schweiz) Teile im rechteckigen Karton Schleifarm Schleifband K100 Schleifbandschutz Kontaktgummirolle 9348... -
Seite 7: Teile Im Kleinen Karton
Teile im kleinen Karton 322BE 3 ......Schrauben, Schlüssel 1 ......Plexiglasschutz Ref.Nr. Beschreibung Steckschlüssel Schraube / U-Scheibe Gabelschlüssel Ref. Nr. Beschreibung 4 ......Arbeitstisch Plexiglas Schraube 3/16" x 1/2" Halter Unterlagscheibe M5 Mutter 3/16" Schraube 1/4" x 1/2" Unterlagscheibe M6 Federring 1/4"... -
Seite 8: Zusammenbau - Schleifarm
Zusammenbau - Schleifarm 322BE Justierschraube Spannen Entspannen Spannhebel Schraube 1. Die Aluminium-Leerlaufrolle, im 90°-Winkel zum Sägearm, mit der Stellschraube einstellen. 2. Die Klemmschraube um 180° im Gegenuhrzeigersinn lösen, 1. Die Mutter und Bandrolle von der denSpannhebel um 120° im Uhrzeigersinn drehen und das Welle demontieren. -
Seite 9: Zusammenbau - Schleifbandeinstellung
Zusammenbau - Schleifbandeinstellung 322BE 1. Die Maschine abstellen und vom Netz trennen. 2. Die Schleifbandspannung mittels der Hand prüfen. 3. Ist die Spannung zu schwach, wie folgt vorge- hen: a) Die Kontermutter und Klemmschraube lösen. b) Den Spannhebel um 120° im Gegenuhrzeiger- sinn lösen. -
Seite 10: Verstellen Des Bandarmes
Verstellen des Bandarmes 322BE Kontaktschleifen Diese Maschine ist für den Einsatz für vertikales Den Bandarm in horizontale Stellung richten. oder horizontales Schleifen gebaut. Die Schrauben A lösen. Durch Lösen und Festziehen mit dem 6mm Inbus- Die Abdeckung abklappen und die Schraube B schlüssel kann der Bandarm in die gewünschte... -
Seite 11: Zusammenbau - Adapter Mit Polier- Oder Drahtbürste
Zusammenbau - Adapter mit Polier- oder Drahtbürste 322BE Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe oder Drahtbürste wie in Abb. gezeigt montieren. -
Seite 12: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe Nur Version Schweiz 322BE 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Zusammenbau in umgekehrter Weise. -
Seite 13: Consignes De Sécurité
Consignes générales de sécurité 322BE Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d'accidents potentiels. -
Seite 14: Niveau De Bruit
Branchement électrique au secteur La machine 322BE est livrée avec un câble de branchement sur secteur sur 400V / 50 Hz. Le branchement ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, §... -
Seite 15: Caractéristiques Techniques
Caractéristiques techniques 322BE Modèle ............322BE Moteur Kw ................0.55 Alimentation ............. 400 / 50 / 3 Meule dimension mm ........200 x 25 x 20.0 Vitesse meule tpm ............. 2850 Dimension bande mm ..........100 x 1000 Vitesse bande m/sec ............. 16 Dimension roue caoutchouc mm ........ -
Seite 16: Déballage Et Détail Des Pièces
Déballage et détail des pièces 322BE Brosse métallique 9338 (livrable en Suisse seulement) Touret 322BE Qté: 1 Disque à polir 9339 (livrable en Suisse seulement) Pièces du carton rectangulaire Bras port-bande Bande de ponçage Capot protecteur Rouleau caoutchouc Grain 100... - Seite 17 Pièces du petit carton 322BE 3 ......Vis, clé 1 ......Protecteur plexi Ref. Description Q'te Clé Vis / Rondelle Clé plate Ref. Description Q'te 4 ......Support travail Plexi Vis 3/16" x 1/2" Support Rondelle M5 Ecrou 3/16" Vis 1/4" x 1/2"...
-
Seite 18: Montage - Dispositif De Ponçage
Montage - dispositif de ponçage 322BE Bouton d‘alignement Détendu Tendu Poignée de tension 1.Vérifier que la roue aluminium est bien à 90° avec le bras. Tourner le bouton d’alignement pour cela. 2. Desserrer le blocage de tension de 180° dans le sens des aiguilles puis tourner la poignée de tension de... -
Seite 19: Utilisation - Réglage De La Bande
Utilisation - réglage de la bande 322BE Tension de la bande S’assurer que le touret est débranché. Vérifier la tension par une pression du doigt sur la bande. Si la tension est insuffisante, suivre la procédure ci-dessous: 3-1) Desserer le contre-écrou et tourner le blocage de tension. - Seite 20 Utilisation - réglage du bras 322BE Ponçage d’arrondis. 1. Cette machine est conçue pour une utilisation de la Mettre le bras en position horizontale. bande en position Fig.4 (page 18). Desserrer les boulons A. 2. Utiliser la clé à allène de 6mm pour le choix de son Ouvrir le capot protecteur et resserrer A.
-
Seite 21: Montage De La Brosse Métallique Et Du Disque À Polir
Montage du disque à polir et de la brosse métallique 322BE Version Suisse Pour le modèle 322BE vendu en Suisse seulement Tenir la meule et monter l'adaptateur. Veiller à ce que le cône de la machine et de l'adaptateur soient propres. -
Seite 22: Remplacement De La Meule
Remplacement de la meule 322BE Enlever le porte-outil fixé et l'adaptateur sur le carter de meule. Demonter l'écrou avec la clé plate. Oter les deux boulons. Enlever l'ecrou. Enlever la rondelle et la meule. Monter la nouvelle meule en sens invers. -
Seite 23: Schéma Électrique
Elektroschema / Schéma électrique 322BE Die Maschine wird mit einem Netzkabel mit Stecker Un câble de 4 fils sans prise équipe ce touret pour une connexion en 400/50/3.Pour le raccordement au geliefert,400V, 50Hz. Aenderungen des Netzanschluss sind von einem Fachmann gemäss Norm EN60204- réseau utiliser du matériel répondant à... -
Seite 24: Vue Éclatée
Ersatzteilzeichnung / Vue éclatée 322BE... -
Seite 25: Liste Des Pièces De Rechange
Ersatzteilliste / Liste des pièces de rechange 322BE PM 322401 Schutzglas / PM 321049 Achse / Axe Verre protecteur complet PM 315050 Handknopf / Poignée PM 322402 Schleifschutz / Protection PM 321201 Schraube / Vis incl. Pos. 7-1 PM 321052 Scheibe / Rondelle... - Seite 26 Standfuss / Socle (Option) 322BE Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seulement) PM 939901 Standblech (Vorder-& Rückseite) / PM 200401 Stand / Socle Tôle (avant & arrière) PM 200402 Bodenplatte / Tôle de fond PM 939902 Standblech (links &...
-
Seite 27: Bon De Garantie
Garantieschein / Bon de garantie 322BE 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
