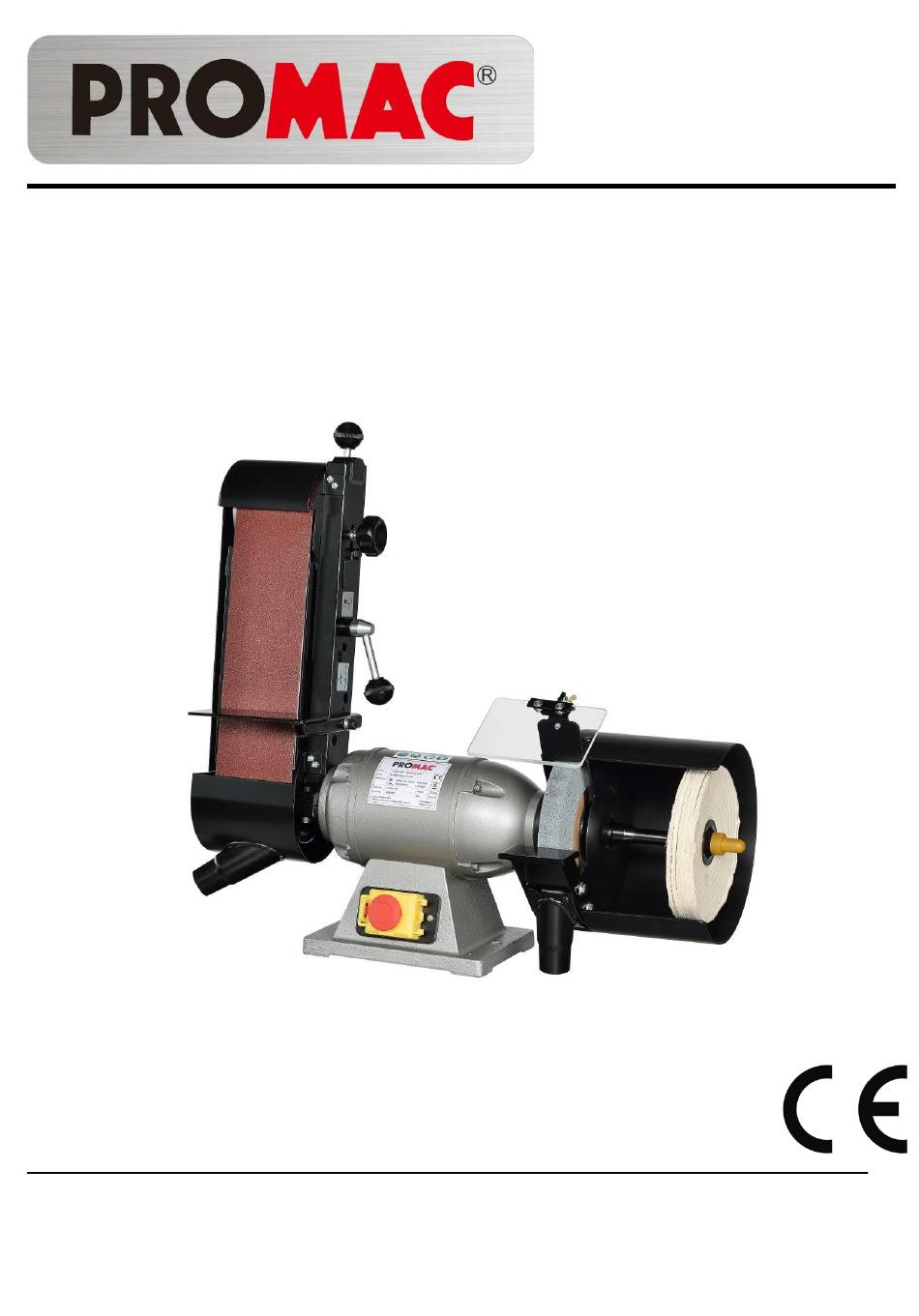

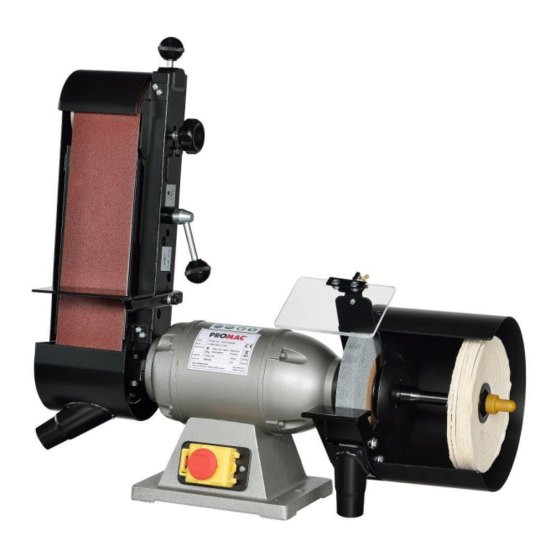

- Seite 1 08-2020 Grinder & Sander 322BE1-BP Bandschleifmaschine Touret à bande Frankreich TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, Frankreich www.promac.fr...
- Seite 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Grinder & Sander Bandschleifmaschine Touret à bande 322BE1-BP Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Sicherheitsregeln Für Alle Elektrowerkzeuge
Sicherheitsregeln für alle Elektrowerkzeuge Lesen Sie die gesamte Betriebsanleitung und machen Sie sich mit ihr vertraut. Lernen Sie die Anwendungen, Einschränkungen und möglichen Gefahren des Werkzeugs kennen. Alle Werkzeuge müssen geerdet sein. Wenn das Werkzeug mit einem dreipoligen Stecker ausgestattet ist, muss es an eine dreipolige Steckdose angeschlossen werden. Der dritte Stift dient der Erdung zum Schutz vor Stromschlägen. - Seite 4 Vermeiden Sie gefährliche Arbeitsbedingungen. Verwenden Sie Elektrowerkzeuge nicht in nassen oder feuchten Räumen und setzen Sie sie keinem Regen aus. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie Elektrowerkzeuge nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen.
-
Seite 5: Inhaltsverzeichnis
Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf Ihrer neuen Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung einer PROMAC Bandschleifmaschine erstellt worden. Bitte lesen Sie diese Bedienungsanleitung mit allen Anlagen aufmerksam durch. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer Maschine zu erreichen und um das Gerät sicher zu... -
Seite 6: Allgemeine Sicherheitshinweise
Neben hierin dargelegten Tragen Sie keine lose Kleidung und bei langen Sicherheitsbestimmungen und den geltenden Haaren eine schützende Kopfbedeckung. Vorschriften des jeweiligen Landes sind auch Tragen Sie Sicherheitsschuhe; tragen Sie die anerkannten fachtechnischen Regeln für den niemals Freizeitschuhe oder Sandalen! Betrieb von Metallbearbeitungsmaschinen zu beachten. -
Seite 7: Restrisiken
Einnahme von Arzneimitteln Ihr Verhalten Anschluss- und Reparaturarbeiten an der ändern kann. Elektroinstallation dürfen einer Elektrofachkraft durchgeführt werden. Greifen Sie niemals in die Maschine, während Lassen beschädigtes oder sie in Betrieb ist oder nachläuft. verschlissenes Netzkabel sofort austauschen. Vor Justierungs- und Wartungsarbeiten an der Maschine ist diese von der Stromquelle zu trennen. -
Seite 8: Maschinendaten Technische Daten
Maschinendaten Technische Daten Modell ..........................322BE1-BP Motor ............................. kW 0,52 Strom ..........................400 / 50 / 3 Schleifscheibe Größe mm ................... 200 x 25 x 20,0 Drehzahl (U/min) ........................2850 Schleifbandmaß mm......................100 x 1000 Schleifbandgeschwindigkeit m/min ....................16 Schleiffläche - Scheibe mm .................... -
Seite 9: Auspacken Und Packliste
5. AUSPACKEN UND PACKLISTE MOP / POLIERER SCHLEIFER- BAUGRUPPE EINZELTEILE IN RECHTECKIGER KISTE Schleifrahmen- Schleifband P-100 Schutzabdeckung Gummiwalze Baugruppe 9348... -
Seite 10: Art.-Nr. Bezeichnung / Beschreibung Mge
AUSPACKEN UND PACKLISTE 1. Beutel: Augenschutz Mge: 1 Satz 3. Beutel ... Steckschlüssel, Maulschlüssel Art.-Nr. Bezeichnung / Beschreibung Mge Art.-Nr. Bezeichnung / Beschreibung Mge Steckschlüssel Schraube/ Unterlegscheibe Augenschutzschild Maulschlüssel Schraube (M6x20L) Mutter (M6) Unterlegscheibe (M6x16x2t) 4. Beutel ....Auflage Federscheibe (M6) Halterung Funkenfänger Schraube (M6x8L) - Seite 11 EINZELTEILE IN RECHTECKIGER KISTE Abbildung Schleifrahmen- Bezeichnung Schleifband Schutzabdeckung Gummiwalze Baugruppe MONTAGESCHEMA-SCHLEIFGERÄT Einstellknop tighten=festziehen loosen=lockern Bandspannknopf Zylinderschraube 1. Prüfen Sie, ob das hintere Ende der Aluminiumrolle im rechten Winkel (90°) zum Rahmen steht (das 1. Entfernen Sie die linke Sechskantmutter von der hintere Ende der Rolle kann mit dem Einstellknopf Welle.
- Seite 12 MONTAGESCHEMA-SCHLEIFGERÄT Im Uhrzeigersinn Gegen Uhrzeigersinn BAND AUSWUCHTEN Drehen Sie den Einstellknopf im Uhrzeigersinn, um das Schleifband nach rechts zu bewegen, oder gegen den Uhrzeigersinn, um es nach links zu bewegen. Beachten Sie, dass bei jeder Umdrehung nur eine kleine Anpassung erlaubt ist. Drehen Sie das Band von Hand, während Sie mit dem Einstellknopf justieren.
- Seite 13 MONTAGESCHEMA-SCHLEIFGERÄT Bohrungen für Auflagewinkel Verwenden Sie einen 6-mm-Sechskantschlüssel, um die Auflage und das Zubehör im gewünschten Diese Auflage zwischen 45° 90° Winkel in der Bohrung zu befestigen. winkelverstellbar. Die unterschiedlichen Winkel (45°, 60°, 75° und 90°) ergeben sich, indem man die Auflage in die entsprechende Bohrung einführt.
-
Seite 14: Mutter (M6)
MONTAGESCHEMA-SCHLEIFGERÄT Rundschliff 1. Bringen Sie den Rahmen in die Waagerechte. Diese Maschine ist so konstruiert, dass das 2. Lösen Sie die in der Abbildung markierte Schleifband je nach Bedarf senkrecht oder Schraube A. waagerecht laufen kann. 3. Öffnen Sie die Rollenabdeckung in die richtige Verwenden Sie einen 6-mm-Sechskantschlüssel zum Position und befestigen Sie sie. - Seite 15 MONTAGESCHEMA-MOP / POLIERER Aufschrauben Schutzdeckel abnehmen Schutzdeckel abnehmen Aufschrauben Schutzdeckel anbringen, verriegeln...
- Seite 16 SCHLEIFSCHEIBENWECHSEL 1. Entfernen Sie die Adapterbaugruppe samt Zubehör. Nehmen Sie den 2. Entfernen Sie die 3 Schrauben vom Schleifschutz ab. Schleifschutz. Halten Sie die Schleifscheibe lösen Sie die Mutter Nehmen Sie die Unterlegscheibe und des Schleifers mit einem Schraubenschlüssel. Schleifscheibe Anmerkung: Gehen Sie zum Einsetzen der Schleifscheibe in umgekehrter Reihenfolge vor.
-
Seite 17: 2Be-Bp Explosionsdarstellung
6. 322BE-BP Explosionsdarstellung... -
Seite 18: 2Be-Bp Stückliste
7. 322BE-BP Stückliste Index Teil Beschreibung Größe Menge PM-322401 Augenschutzschild 100x130x5mm PM-322402 Schleifschutz- für 8" Baugruppe (einschließlich #2 & PM-320008 Unterlegscheibe 1/2HP-5/8" PM-320007 Buchse Ø5/8"x30mm 9340 Schleifscheibe 8"x1"x20mm A60L PM-320009 Sechskant- Mutter 5/8" PM-322406 Schraube M5x8L Schleifschutz für 8" PM-250042 Sechskant- M6x10L Schraube... -
Seite 19: Maulschlüssel
PM-371652 Schalter 400V/50HZ NVR PM-320061 Auflager PM-320060 Grundplatte 152x217mm PM-321050 Einstellknopf M8x28L PM-321249 Feder Ø8.8x11.2x16L5.5 PM-321031 Unterlegscheibe M8x13x1T PM-321043 Gleitschuh PM-321044 Stift Ø8.08x33mm PM-321202 Feder Ø9.8x13.8x40L8.5 PM-321042 Verstellbarer Block PM-321041 Sprengring 855174 Kugellager 6202zz PM-321040 Buchse Ø19.05x38.1mm PM-24060 Sprengring PM-321037 Aluminiumrolle Ø100X105L PM-321257... - Seite 20 9190* Adapter (einschl. 26xM12x135mm #100~ #103) 9493* Adapterkappe Ø25 x 36.5 9339* MOP/Polierer 7"x12mm PM-322116 Rotorwellenkappe PM-322107 Schraube M4x6L PM-322118 Schutzhaube 8"...
-
Seite 21: [Über Maschinenstand] Optional
[ÜBER MASCHINENSTAND] Optional AUSPACKEN UND PACKLISTE *Universal-Maschinenstand *Universal-Maschinenstand Bezeichnung Art. Bezeichnung Art. /Beschreibung /Beschreibung Ständer Standbein (vorne & hinten) Bodenplatte Standbein (links & rechts) Sechskantschraube (M8x20L) Ständeraufsatz Federscheibe (M8) Unterlegscheibe (M8x30x3t) Vierkantschraube (5/16"-18NCx5/8") Unterlegscheibe (M8x18x2t) Sechskantschraube (5/16"-18NCx2"..L-Typ Sechskantschraube (M8x35L) Sechskantschraube(5/16"-18NCx3/4"...S-Typ Kühlerkasten) Sechskantmutter (5/16") Schraube(M6x16) - Seite 22 ENTSTAUBUNGSSYSTEM [Optional] AUSPACKEN UND PACKLISTE Art.-Nr. Bezeichnung / Beschreibung Mge Staubbehälter Staubbeutel Deckel, Entstaubungsgehäuse mit Motor Absaugstutzen (5"-4") Absaugstutzen (4"-1,5") Schlauch (4”) Klemme (4,5") Schraube (M5x8) Schraube (M6x16) 10 Unterlegscheibe (M6) Befestigung des Behälters am Maschinenstand...
- Seite 23 Elektrischer Schaltplan 322BE1-BP Grenze zum Gerät Stückliste der elektrischen Komponenten Beschreibung & Artikelbezeichnung Technische Daten Anmerkung Funktion Magnetischer Schütz, 400 Vac, 6A dreiphasig Stecker für 400 Vac, 16A Drehstromanschluss Kabel, dreiphasig VCTF, 4 x 0.75mm...
-
Seite 24: Platz Für Notizen
Platz für Notizen:... -
Seite 25: Environmental Protection
Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe.
