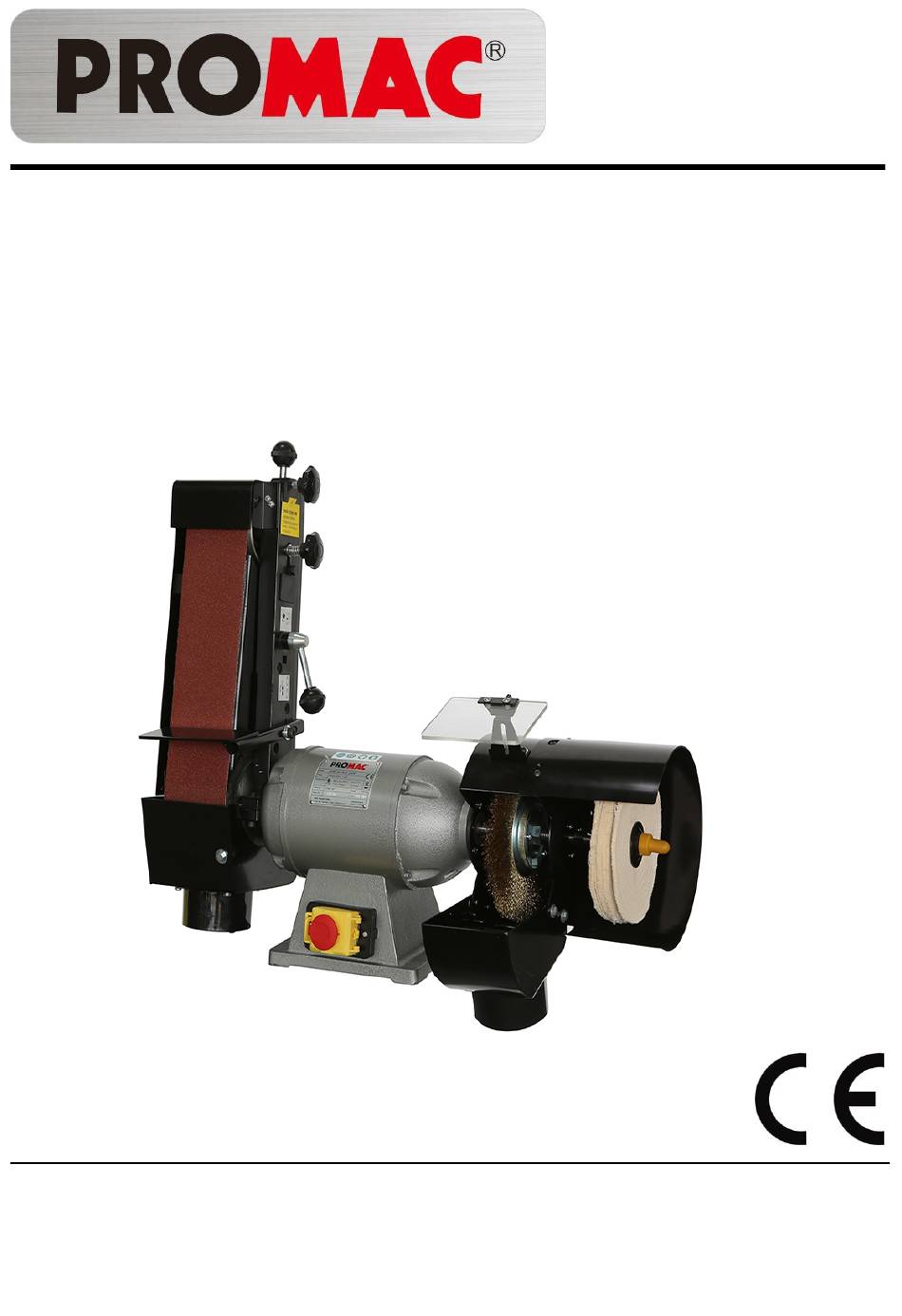

- Seite 1 10-2020 Sander 323BF-BP Bandschleifmaschine Touret à bande France TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Seite 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Sander Bandschleifmaschine Touret à bande 323BF-BP Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Sicherheitsvorschriften Für Alle Elektrowerkzeuge
Sicherheitsvorschriften für alle Elektrowerkzeuge 1. Lesen Sie die Bedienungsanleitung durch und machen Sie sich mit ihr vertraut. Lernen Sie die Anwendungen, Einschränkungen und möglichen Gefahren des Werkzeugs kennen. 2. Alle Werkzeuge erden. Wenn das Werkzeug mit einem dreipoligen Stecker ausgestattet ist, muss es an eine Steckdose mit drei Kontakten angeschlossen werden. - Seite 4 Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie Elektrowerkzeuge nicht in Bereichen, in denen die Dämpfe von Lacken, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen. 17. Halten Sie Besucher und Kinder fern. Andere Personen sollten einen Sicherheitsabstand zum Arbeitsbereich einhalten, insbesondere wenn das Gerät in Betrieb ist. 18.
-
Seite 5: Inhaltsverzeichnis
Sehr geehrter Kunde, Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf Ihrer neuen Maschine entgegengebracht haben. Dieses Handbuch richtet sich an den Eigentümer und Betreiber einer PROMAC Bandschleifmaschine und soll die Sicherheit bei Installation, Betrieb und Wartung gewährleisten. Bitte lesen Sie diese Bedienungsanleitung mit allen Anlagen aufmerksam durch. - Seite 6 Tragen Sie bei der Bedienung dieser Maschine keine Handschuhe. Vor Beginn der Montage- oder Betriebsarbeiten gesamte Bedienungsanleitung aufmerksam durchzulesen. Die Maschine ist so aufzustellen, dass genügend Platz für sicheres Arbeiten und zum Führen des Werkstücks vorhanden ist. Den Arbeitsbereich gut ausleuchten. Diese Bedienungsanleitung muss in der Nähe Die Maschine ist für den Betrieb in geschlossenen der Maschine aufbewahrt, vor Schmutz und...
-
Seite 7: Restrisiken
Achten Sie auf die Brandbekämpfungs- und 3.3 Restrisiken Brandmeldemittel, z.B. bestimmungsgemäßem Gebrauch Feuerlöscher bedient und wo er zu finden ist. Maschine können dennoch einige Restrisiken Die Maschine darf nicht in feuchter bestehen. Umgebung betrieben und nicht dem Regen Ausgeschleuderte Werkstücke ausgesetzt werden. -
Seite 8: Technische Daten
Technische Daten MODELL 323BF-BP MOTOR (LEISTUNG) 1.0Kw PHASEN - ANZAHL Drei 200 x 19 x 16 DRAHTBÜRSTE / Polierscheibe 2850 U/min DREHZAHL DER BÜRSTE 100 x 1100mm SCHLEIFBAND 24m/sec BANDGESCHWINDIGKEIT ANTRIEBSRAD 160 x 105mm PLANSCHLEIFFLÄCHE 105 x 250mm ABMESSUNGEN (L x B x H) 295 x 285 x 690mm MASCHINENHÖHE (... -
Seite 9: Auspack- Und Checkliste
AUSPACK- UND CHECKLISTE SCHLEIFVORRICHTUNG MENGE: 1 LOSE TEILE IM KASTEN Abbildung Schleifrahmen- Schutzabdeckung Bezeichnung Schleifband Schutzblech Baugruppe... - Seite 10 LOSE TEILE IM KASTEN...
- Seite 11 LOSE TEILE IM KASTEN Pos.-Nr. Beschreibung Menge Adapter Unterlegscheibe Polierscheibe Unterlegscheibe Sechskantscheibe Adapterkappe Schutzabdeckung...
-
Seite 12: Montageskizzen - Schleifbandvorrichtung
MONTAGESKIZZEN – SCHLEIFBANDVORRICHTUNG Tension locking Knob Belt Tension Knob Prüfen Sie, ob sich das Ende des Aluminiumrolle im rechten Winkel (90°) zum Rahmen befindet. (Wenn man den Bandlaufgriff im Uhrzeigersinn dreht, kann es dazu führen, dass das Ende der Rolle nach oben zeigt). Nehmen Sie die linke Sechskantmutter und die Drehen Sie den Spannverriegelungsknopf Gummirolle von der Welle. -
Seite 13: Einstellung Der Bandspannung
MONTAGESKIZZEN - SCHLEIFBANDVORRICHTUNG EINSTELLUNG DER BANDSPANNUNG Stellen Sie sicher, dass sich der Schalter in der Position OFF befindet. Prüfen Sie die Bandspannung von hinten durch Fingerdruck. Wenn die Spannung zum Arbeiten nicht hoch genug ist, haben Sie folgende Möglichkeiten: 3-1 Sechskantmutter lösen und den Spannverriegelungsknopf gegen den Uhrzeigersinn um 180°... - Seite 14 MONTAGESKIZZEN - SCHLEIFBANDVORRICHTUNG Kurvenschleifen Diese Maschine konzipiert, dass Die Rahmenbaugruppe in die Waagerechte bringen. 2. Lösen Sie die Schrauben A und B, wie in der Schleifband nach Belieben senkrecht oder waagrecht Abbildung gezeigt. betrieben werden kann. 3. Öffnen Sie die Abdeckung der Rolle in die richtige Verwenden Sie einen 6 mm Inbusschlüssel, um die Position und befestigen Sie sie.
-
Seite 15: Austausch Des Schleifbandes
AUSTAUSCH DES SCHLEIFBANDES Sechskantmutter lösen und den Überprüfen Sie die Bandspannung. Spannverriegelungsknopf gegen den Sollte die Spannung für die Arbeit Uhrzeigersinn um 180° drehen. unzulässig sein, nehmen Sie die Drehen Sie den Bandspannknopf im Einstellarbeiten vor, bis die Uhrzeigersinn um 120°. Spannung ausreichend ist. -
Seite 16: 3Bf-Bp - Explosionsdarstellung
323BF-BP - Explosionsdarstellung... -
Seite 17: 3Bf-Bp - Stückliste
323BF-BP - Stückliste Pos. Sach-Nr. Bezeichnung Größe 1 ....PM-323001 .....Augenschutz-Set ....................1 2 ....PM-323002 .....Innere Abdeckung ..................... 1 3 ....PM-323003 .....Unterlegscheibe ....................2 3-2 ..... PM-323003 .....Auswuchtvorrichtung ..................1 4 ....PM-323004 .....Drahtbürste ......................1 5 ....TS-0561071 ....Sechskantmutter......... 5/8" ............1 6 .... - Seite 18 Pos. Sach-Nr. Bezeichnung Größe 66 ....TS-2361081 ....Federscheibe........M8 ............2 67 ....PM-323067 .....Nocke ......................... 1 68 ....PM-323068 .....Nockenwelle ...................... 1 69 ....PM-323069 .....Gewindestift ....................... 1 70 ....PM-323070 .....Kugelknopf ......................2 71 ....PM-323071 .....Dichtplatte ......................1 72 ....
- Seite 19 STÄNDER [Option] Auspack- und Checkliste *Universal-Ständer *Schrank-Ständer Pos. Nr. Beschreibung Pos. Nr. Beschreibung Standfuß (vorne & hinten) Ständer Standfuß (links & rechts) Bodenplatte Obere Ständerplatte Sechskantschraube (M8X20L) Schraube mit Vierkantansatz Federscheibe (M8) (5/16"-18NCx5/8") Sechsk.-Schraube (5/16"-18NCx1.5") Scheibe (M8x30x3t) Sechskantschraube (5/16") Scheibe (M8x18x2t) Federscheibe (M8) Sechskantschraube (M8x35L) Scheibe (M8x18x2t)
- Seite 20 STAUBSAMMELVORRICHTUNG [Option] Auspack- und Checkliste Pos.-Nr. Bezeichnung Staubsammelbehälter Staubsammelbeutel Behälterdeckel, Gehäuse mit Motor Späne-Eintritt (5"-4") Späne-Eintritt (4"-1.5") Schlauch (4") Schlauchklemme (4.5") Schraube (M5x8) Schraube (M6x16) Scheibe (M6x25x2t) Schraube (M6x12) Scheibe (M6x18x2t) • Montage des Tankbodens für den Schrank-Ständer...
-
Seite 21: Elektrischer Schaltplan
Elektrischer Schaltplan Grenze der Ausrüstung Liste der elektrischen Komponente Beschreibung & Technische Daten Artikel Anmerkung Funktion Magnetischer Schütz 400VAC 10A Überlastschutz 1.8-2.5/2.4A IEC947 Kabel VCTF4x0.75mm... - Seite 22 Wichtiger Hinweis für die EU Handhabung der Maschine 1. Das Eigengewicht dieser Maschine beträgt ca. 36 kg inklusive Ständer, am besten sollte man es mit Hilfe von Hebezeugen handhaben und befördern. 2. Das Gesamtgewicht dieser Maschine muss vor der Handhabung überprüft werden . Umgebungsbedingungen für die Installation Der Arbeitsplatz muss gemäß...
- Seite 23 Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe.
- Seite 24 Les CG peuvent être envoyées sur demande par poste ou par e-mail. TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France - www.promac.fr...
