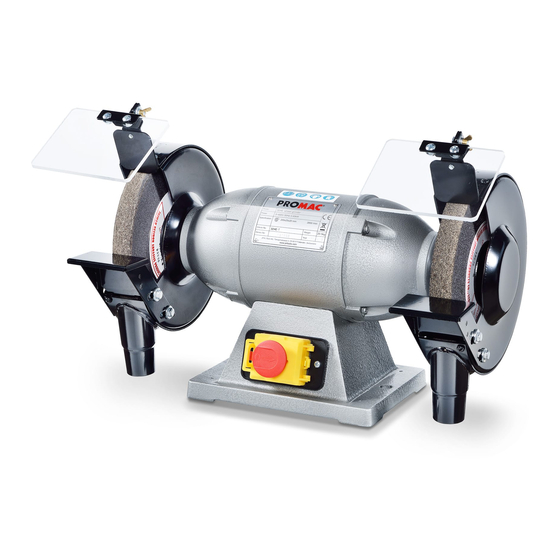

Promac 324E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 324E:
- Bedienungsanleitung (21 Seiten) ,
- Bedienungsanleitung (23 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

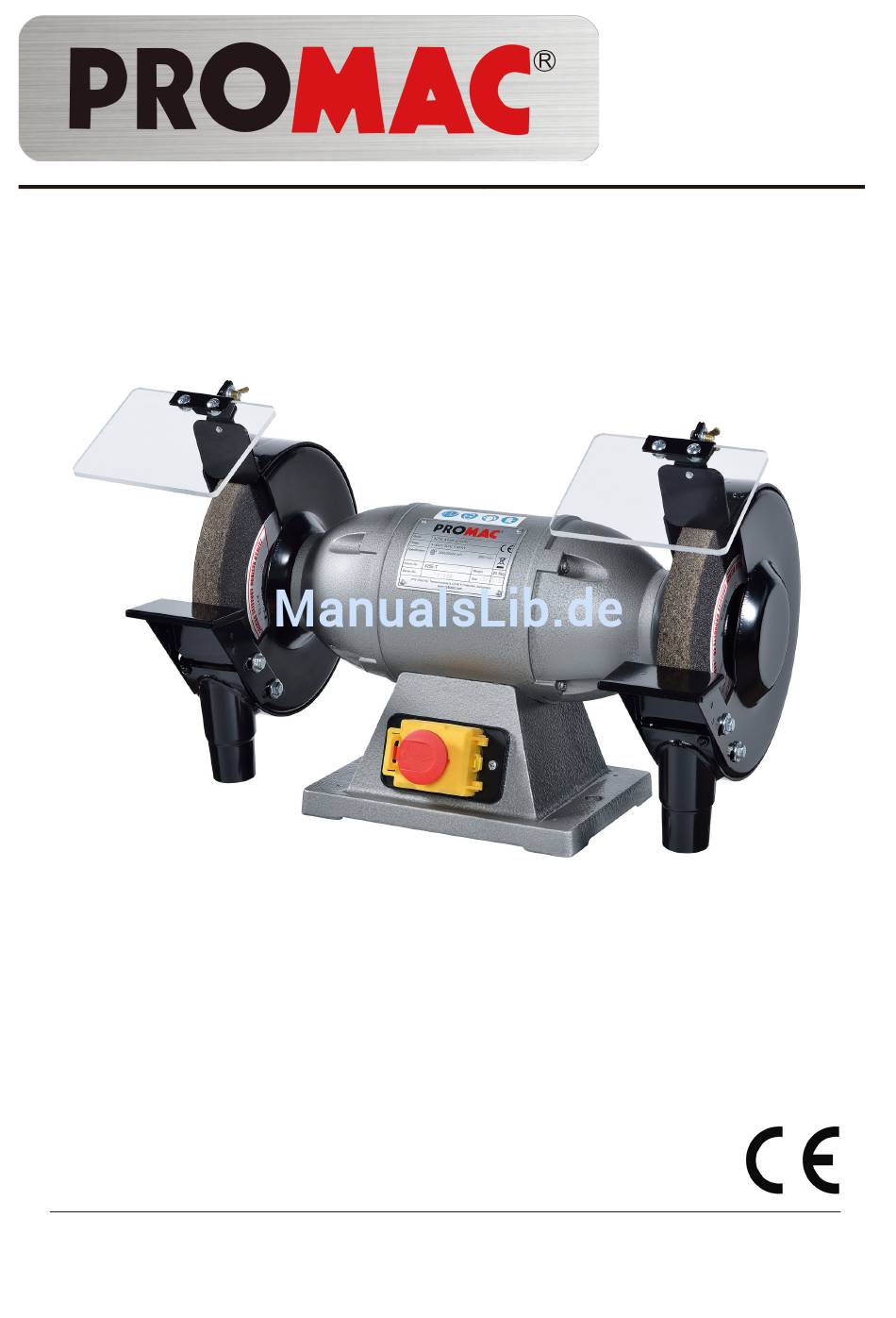

Wheel grinder
Doppelschleifmaschine
Touret meule/meule
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Auspack und Kontrolliste
7
Zusammenbau - Adapter mit Zubehör
8
Ersetzen der Schleifscheibe
9
Sicherheitsvorkehrungenen Arbeitsfläche
18
Elektroschema
19
Garantieschein
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
Mode d'emploi
Sommaire
2
Déclaration CE de Conformité
10-11
Consignes de sécurité
12
Caractéristiques techniques,
Présentation de la machine
13
Déballage et détail des pièces
14
Montage de la brosse métallique et du disque à polir
15
Remplacement de la meule (CH)
16
Remplacement de la meule (F)
17
Préventions de sécurité pour le support de travail
18
Schéma électrique
19
Bon de garantie
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr
07-2016
324E
325E
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 324E
Inhaltszusammenfassung für Promac 324E
- Seite 1 Préventions de sécurité pour le support de travail Schéma électrique Bon de garantie Schweiz / Suisse France JPW (TOOL) AG TOOL France / PROMAC 57, rue du Bois Chaland, Z.I. du Bois Chaland Tämperlistrasse 5 CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch...
- Seite 2 Product / Produkt / Produit: i r g c s l f i e Touret meule/meule 324E / 325E Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regula Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 324E / 325E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss Das Modell 324E wird mit einem Netzkabel 230V, 50Hz und das Modell 325E mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. -
Seite 5: Technische Daten
Technische Daten 324E / 325E Modell .............. 324E......325E Motor Kw ................0.45......... 0.45 Netzanschluss ............230 / 50 / 1...... 400 / 50 / 3 Schleifscheibengrösse mm ....... 200 x 25 x 20.0....200 x 25 x 20.0 Drehzahl Upm ..............2850........ 2850 Abmessungen (B x T x H) mm ...... - Seite 6 Auspack- und Kontrolliste Version Schweiz 324E / 325E 1 ...... Plexiglasschutz Schleifmaschine Ref. Nr. Beschreibung Plexiglas Schraube 3/16“ x 1/2“ Halter Unterlagscheibe M5 Mutter 3/16“ Schraube 1/4“ x 1/2“ Unterlagscheibe M6 Federring 1/4“ Flügelmutter 1/4“ Schraube M6x8 Halter Funkenschutz Schwabbelscheibe 2 ......
-
Seite 7: Zusammenbau - Adapter Mit Polierscheibe
Zusammenbau - Adapter mit Polierscheibe 324E / 325E Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe wie in Abb. gezeigt montieren. -
Seite 8: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe Nur Version Schweiz 324E / 325E 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Zusammenbau in umgekehrter Weise. -
Seite 9: Sicherheitsvorkehrungen Werkzeugfläche
Sicherheitsvorkehrungen Werkzeugfläche 324E / 325E 1. Die Werkzeugauflage muss immer waagrecht und im 90° Winkel zur Schleifscheibe eingestellt sein, niemals schräg stellen. 2. Die Werkzeugauflage so nah wie möglich an die Schleifscheibe montieren. Der Abstand zwischen der Werkzeugauflage und der Schleif- scheibe darf maximum 2mm betragen. - Seite 19 Ersatzteilzeichnung / Vue éclatée...
- Seite 20 7-1 France PM-320054 Schraube / Vis M4x10, 324E 02-1- PM-324466 Schutz komplett links 46-1 PM-324046-1 Mutter / Ecrou M4, 324E inkl. 7-2 Schweiz 46-2 PM-324046-2 Schraube / Vis M4x15, 324E 46-3 PM-325047-2 Schraube / Vis 5/16" x 5/8" Protection complète gauche 46-4 PM-325047-3 Schraube / Vis 3/16"...
- Seite 21 Standfuss / Socle (Option) Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seulement) 01 PM 939901 Standblech 01 PM 200401 Stand / Socle (Vorder-& Rückseite) / 02 PM 200402 Bodenplatte / Tôle de fond Tôle (avant & arrière) 03 PM 200403 Schraube / Vis 02 PM 939902 Standblech (links &...
- Seite 22 Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
