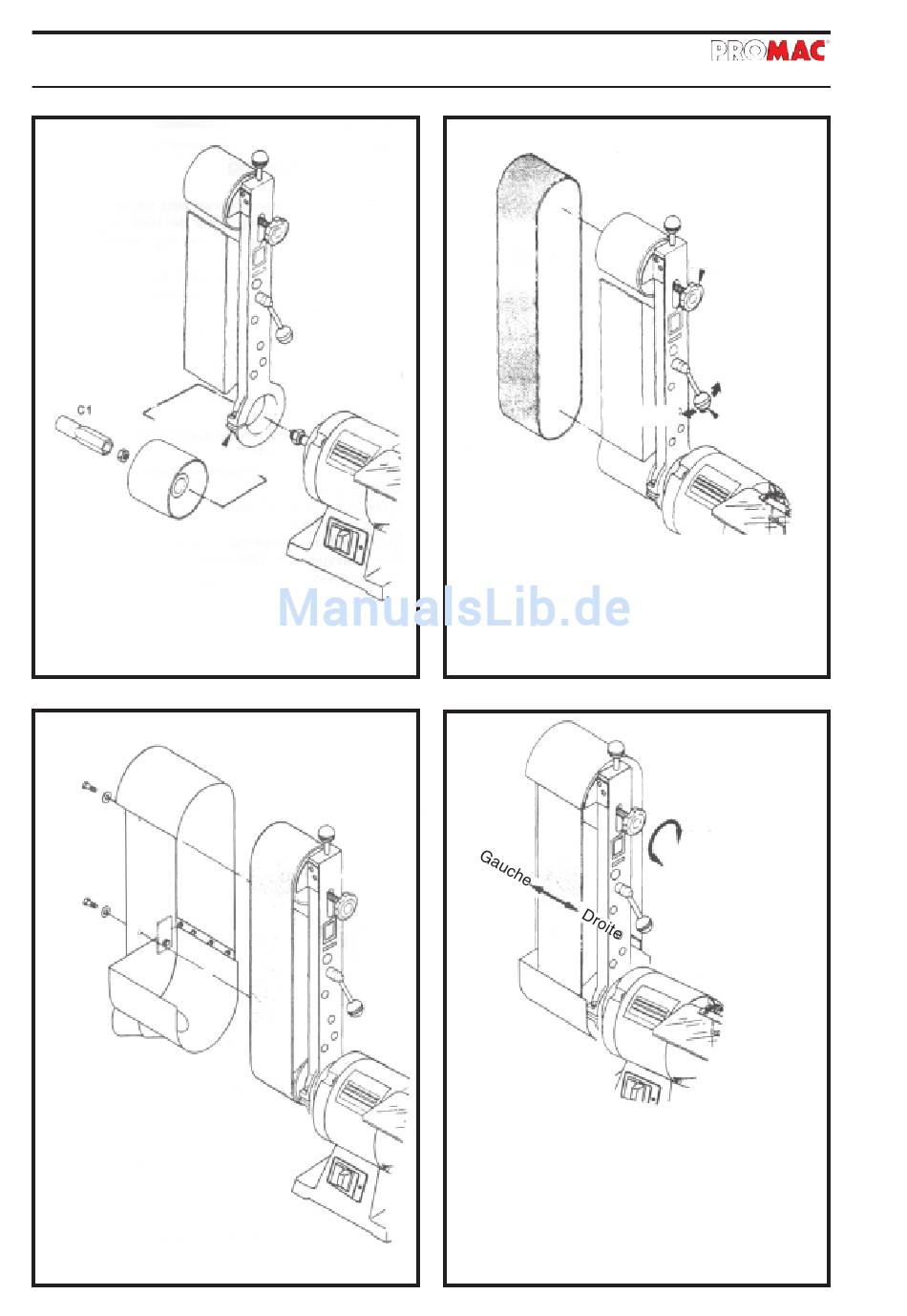

Montage - dispositif de ponçage
1
1. Enlever l'écrou et la roue caoutchouc de l'arbre.
2. Placer le bras et serrer la vis avec la clé allène 6mm.
3. Remettre la roue caoutchouc et serrer l'écrou fermement à
l'aide de la clé (C1).
3
2. Fixer la protection à l'aide des 2 vis.
18
Vis
2
Tendu
1.Vérifier que la roue aluminium est bien à 90° avec le bras.
Tourner le bouton d'alignement pour cela.
2. Desserrer le blocage de tension de 180° dans le
sens des aiguilles puis tourner la poignée de tension de
120° dansle sens des aiguilles pour descendre la roue
alu et permettre la mise en place de la bande.
3. Tourner la poignée de tension de 120° en sens inverse
des aiguilles.
4
Alignement de la bande
1. Tourner la molette d'alignement pour déplacer la bande
vers la droite ou la gauche pour l'aligner par rapport aux
deux roues.
2. Faire tourner la bande à la main.
3. Contrôler en lançant le moteur sans laisser le touret en
marche. Finir le réglage de l'alignement pour que la bande
tourne régulièrement sur les deux roues.
322BE
Bouton d'alignement
Détendu
Poignée de
tension
Tourner à droite
Tourner à gauche
