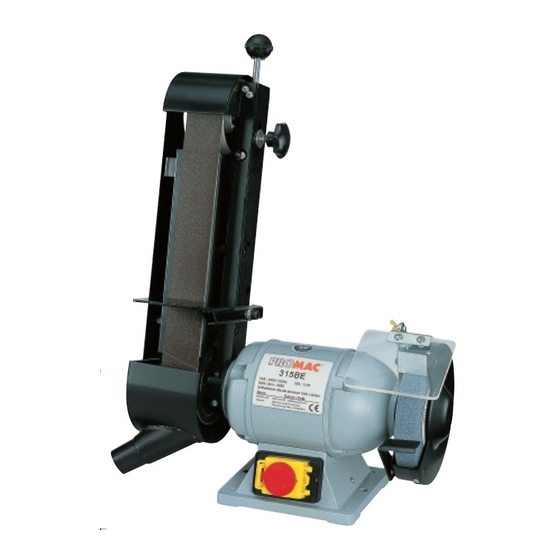

Promac 315BE Bedienungsanleitung
Bandschleifmaschine
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bandschleifmaschine
Touret à bande
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4 Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6 - 7 Auspack und Kontrolliste
8
Zusammenbau - Auflage und Plexiglasschutz
9
Zusammenbau - Schleifarm
10
Zusammenbau - Schleifbandeinstellung
11
Zusammenbau - Adapter mit Zubehör
12
Ersetzen der Schleifscheibe
13
Sicherheitsvorkehrungen Werkzeugauflage
26
Elektroschema
27
Garantieschein
Mode d'emploi
Sommaire
2
16
19
Montage - porte-outil / plexi
20
21
22
23
24
25
26
27
BD281 / 2010.02
315BE
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 315BE
Inhaltszusammenfassung für Promac 315BE
-

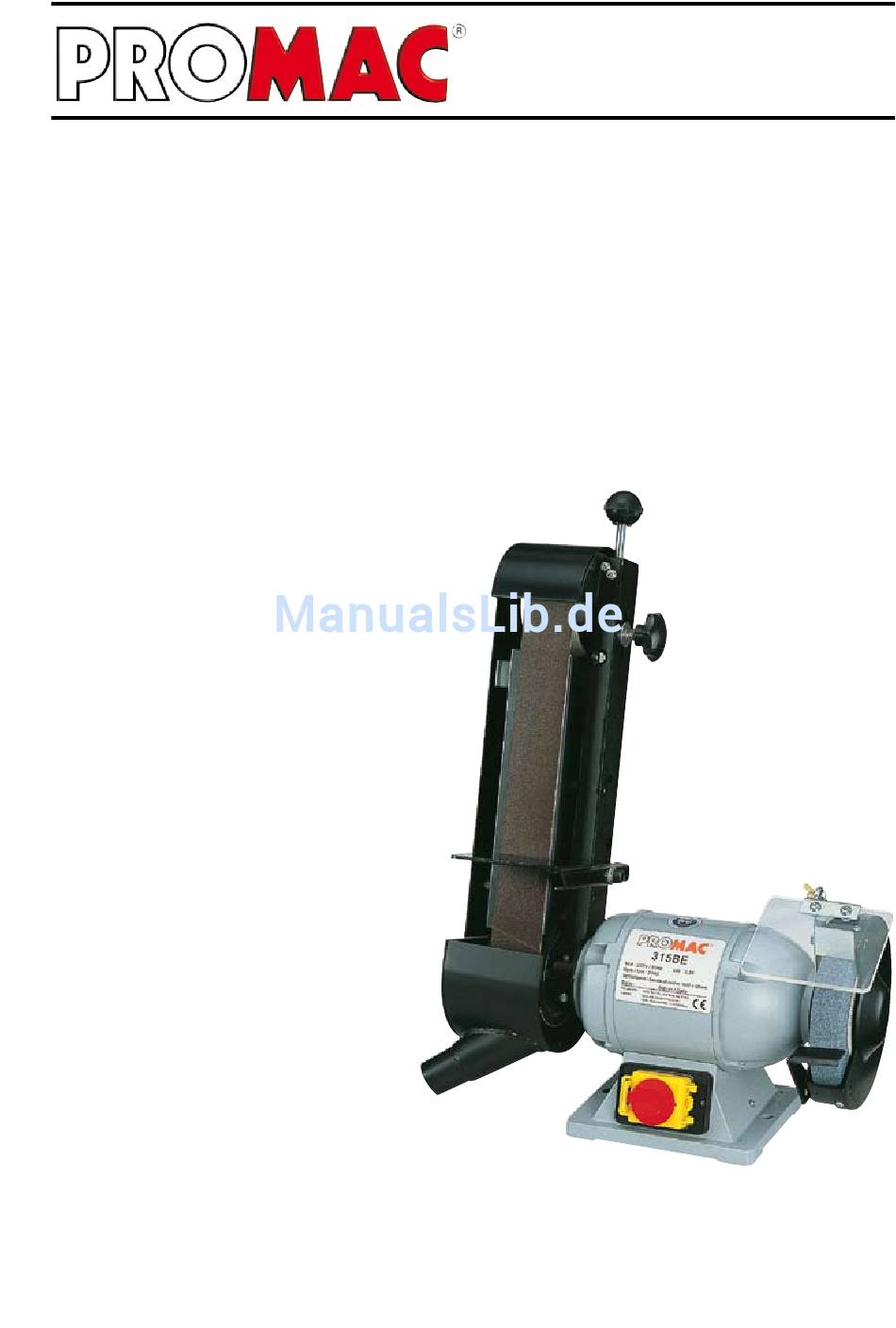

Seite 1: Inhaltsverzeichnis
BD281 / 2010.02 Bandschleifmaschine 315BE Touret à bande Bedienungsanleitung Index CE-Konformitätszertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb 6 - 7 Auspack und Kontrolliste Zusammenbau - Auflage und Plexiglasschutz Zusammenbau - Schleifarm Zusammenbau - Schleifbandeinstellung Zusammenbau - Adapter mit Zubehör Ersetzen der Schleifscheibe Sicherheitsvorkehrungen Werkzeugauflage Elektroschema Garantieschein Mode d'emploi Sommaire Déclaration CE de Conformité 14-15 Consignes de sécurité Caractéristiques techniques Présentation de la machine 17-18 Déballage et détail des pièces Montage - porte-outil / plexi Montage - dispositif de ponçage Utilisation - remplacement de la bande Montage du disque à polir et de la brosse... -
Seite 2: Déclaration Ce De Conformité
- Niedervolt Direktiven 2006/95/EC (SGS Zertifikat-Nr. EZ/2008/C0006C vom 9.06.2009) TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 315BE sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet werden, den Vor- schriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen. -
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 315BE Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich. Die Maschine wurde nur für die gegebenen Verwendungsarten angelegt. Wir legen Ihnen dringend nahe, die Maschine weder abgeändert noch in einer Art und Weise zu betreiben, für die sie nicht ausgelegt wurde. Sollten Sie Fragen zum Betrieb der Maschine haben, wenden Sie sich bitte zuvor an den Händler, der Ihnen weiterhelfen kann, wenn Ihnen die Bedienungsanleitung keinen Aufschluss gibt. ALLGEMEINE REGELN ZUM SICHEREN UMGANG MIT MASCHINEN 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen. 3. Elektrisch betriebene Maschinen mit einem Netzanschlussstecker mit Schutzkontakt immer an eine Steckdo- se mit Schutzkontakt (Erdung) anschliessen. Werden Zwischenstecker ohne Schutzkontakt verwendet, muss der Schutzkontaktanschluss zur Maschine unbedingt hergestellt werden. Die Maschine niemals ohne Schutzkontaktanschluss (Erdung) betreiben. -
Seite 4: Elektrischer Netzanschluss
Transport der Maschine 1. Die Maschine wiegt 14kg. 2. Für den Transport geeignete Transportmittel verwenden. Immer Schutzbrille tragen! Arbeitsplatz 1. Die Beleuchtung und Belüftung des Arbeitsraumes muss ausreichend sein. 2. Die Beleuchtung für ein sicheres Arbeiten muss 300 LUX betragen. Lärmtest Gemäß Punkt 1.7.4f der Maschinen-Richtlinien 89/392 EG Es wurden 4 Messungen der Maschine bei Leerbetrieb vorgenommen: - Das Mikrophon wurde am Kopf des Bedieners in einer mittleren Höhe angebracht. - Der Dauergeräuschpegel betrug unter 70 dB (A). - Der maximale Geräuschpegel C wurde immer unterhalb 130 dB gemessen. ANMERKUNG: bei Maschinenbetrieb schwankt die Geräuschstärke je nach Art der verarbeitenden Materi- alien. Der Bediener wird daher die Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss 1. Das Modell 315BE wird mit einem Netzkabel 230V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. 2. Die Absicherung muss min. 6 A sein. 3. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt. 4. ACHTUNG: Für alle Service- oder Umrüstarbeiten sowie Reparaturen ist die Maschine vom elektrischen Netz zu trennen (Stecker ausziehen). 5. Das gelb/grüne Erdungskabel ist wichtig für die elektrische Sicherheit. Es ist daher auf die richtige Montage zu achten. -
Seite 5: Technische Daten
Technische Daten 315BE Modell ............315BE Motor Kw ................0.30 Netzanschluss ............230 / 50 / 1 Schleifscheibengrösse mm ....... 150 x 25 x 20.0 Drehzahl Upm ..............2850 Bandgrösse mm ............50 x 1000 Bandgeschwindigkeit m/Sek..........15 Kontaktrollengrösse mm ..........100 x 57 Schleiffläche mm ............56 x 250 Abmessungen (B x T x H) mm ......450 x 180 x 580 Höhe mit Standfuss mm .............1420 Gewicht kg ................14.0 Abmessungen Standfuss (B x T x H) mm ..280 x 295 x 830 Maschinenbeschrieb Spanngriff Schleifband Justierschraube Späneschutz... -
Seite 6: Auspack- Und Kontrollliste
Auspack- und Kontrollliste 315BE Drahtbürste 9192 (nur Schweiz) Schleifmaschine 315BE Schwabbelscheibe 9193 (nur Schweiz) Teile im rechteckigen Karton Schleifarm Schleifband K100 Schleifbandschutz Kontaktgummirolle 9308... - Seite 7 Teile im kleinen Karton 315BE 4 ......Plexiglasschutz 1 ......Arbeitstisch Ref. Nr. Beschreibung Arbeitstisch Verstellblock Inbusschlüssel 6mm Unterlagsscheibe 8.5x18x2 Federring M8 Schraube M8 P1.25x30 Ref. Nr. Beschreibung 2 ......Adapter, Flansche Plexiglas nur Schweiz Schraube 3/16"-24ncx 7/16" Schraube 1/4"-20NCx 3/8" Schraube 1/4" -20ncx 1/2" Unterlagsscheibe 6.6x18x2 Flügelmutter 1/4" -20Nc Halter Halter Unterlagsscheibe 5.3x12.3x0.8 D10 Federring 1/4"...
-
Seite 8: Zusammenbau - Auflage Und Plexiglasschutz
Zusammenbau - Auflage und Plexiglasschutz 315BE 2mm Abstand von der Schleifscheibe halten. -
Seite 9: Zusammenbau - Schleifarm
Zusammenbau - Schleifarm 315BE Justierknopf Stahlkugeln zum lösen - drücken Schraube 1. Den Spanngriff in den Bandarm schrauben. 2. Die Mutter (Linksgewinde) von der Welle demontieren. 3. Den Schleifarm montieren und die Schraube mit dem 6mm 1. Den Spanngriff nach unten drücken, bis er einrastet. Inbusschlüssel festziehen. 2. Die Aluminium-Leerlaufrolle, im 90°-Winkel zum Sägearm, 4. Die Bandrolle und Mutter montieren und mit dem Schlüssel mit dem Justierknopf einstellen. festziehen. 3. Das Schleifband auf die beiden Rollen montieren. Drehen rechts Drehen links Regulierung des Schleifbandes 1. Beim Drehen des Justierknopfes im Uhrzeigersinn läuft das Schleifband nach rechts, - im Gegenuhrzeigersinn nach links. 2. Das Schleifband mittels der Hand drehen und einstellen. 3. Die Maschine kurz starten. Das Schleifband mittels des Justierknopfes regulieren, bis es einwandfrei auf beiden 1. Die Stahlkugeln drücken, damit das Band gespannt wird. -
Seite 10: Zusammenbau - Einstellungen
Zusammenbau - Einstellungen 315BE Löcher zur Einstellung Der Arbeitstisch ist schwenkbar 1. Der Schleifarm kann in verschiedene Den Arbeitstisch in die gewünschte von 45° bis 90° und kann bei den Neigungen gestellt werden. Neigung stellen. 4 Positionen, 45°, 60°, 75° und 90° 2. Durch Lösen der 6mm Schraube eingestellt werden. kann der Schleifarm in die ge- wünschte Position gestellt werden. Ersetzen des Schleifbandes 1. Die Kontermutter und die Klemmschraube lösen. 2. Den Spanngriff nach unten drücken, bis die Arretier- kugeln einrasten. 3. Den Schleifschutz sowie das Schleifband demontie- ren. -
Seite 11: Zusammenbau - Adapter Mit Polier- Oder Drahtbürste
Zusammenbau - Adapter mit Polier- oder Drahtbürste 315BE Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe oder Drahtbürste wie in Abb. gezeigt montieren. -
Seite 12: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe 315BE 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demon- Die Schleifschutzabdeckung demontieren. tieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demon- tieren. Zusammenbau in umgekehrter Weise. - Seite 13 Sicherheitsvorkehrungen Werkzeugauflage 315BE 1. Die Werkzeugauflage muss immer waagrecht und im 90° Winkel zur Schleifscheibe eingestellt sein, niemals schräg stellen. 2. Die Werkzeugauflage so nah wie möglich an die Schleifscheibe montieren. Der Abstand zwischen der Werkzeugauflage und der Schleif- scheibe darf maximum 2mm betragen. 3. Die oben genannten Grundsätze müssen ein- gehalten werden: - bei der Erstinstallation - für den täglichen Gebrauch, denn die Schleif- scheibe nützt sich nach jedem Gebrauch ab - bei Schleifscheibenwechsel. Hinweis Der Abstand A zwischen der Werkzeugauflage und der Schleifscheibe darf maximum 2mm betragen.
