Arbeiten im vertikalen Betrieb / Fonctionnement vertical
Für erfolgreiches Schleifen im vertikalem Betrieb sind folgende
Vorbereitungen vorzunehmen:
Préparations pour le fonctionnement vertical:
1.

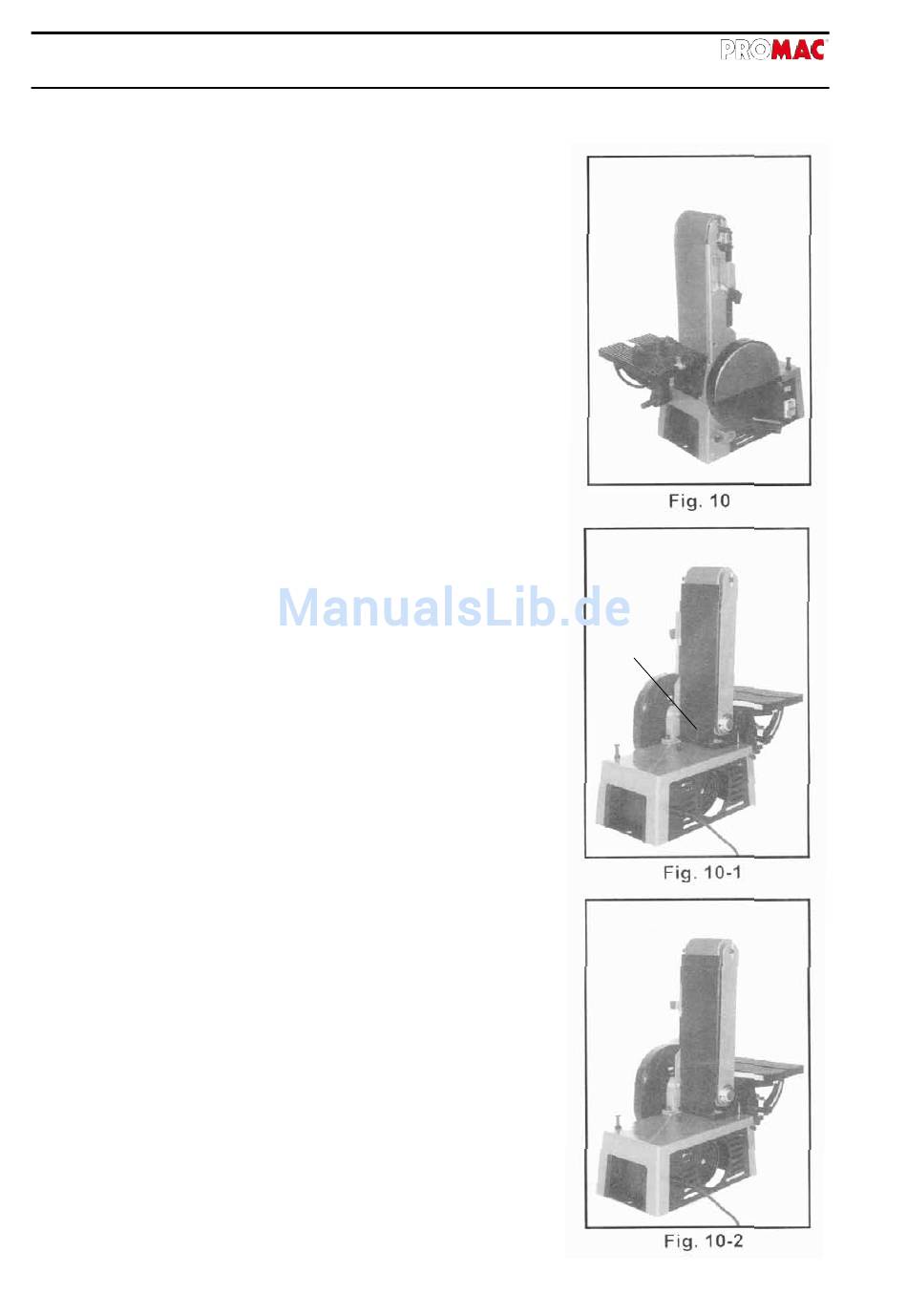

Die Mutter (Pos. 63) lösen, den Schleifarm in die vertikale
Stellung wie in Fig. 10 gezeigt stellen. Den Schleiftisch an-
bauen wie in Fig. 10 gezeigt. Den 90° Winkel zwischen dem
Schleiftisch und Schleifarm einstellen.
Den Arm durch das Festziehen der Mutter (Pos. 63) wieder
feststellen.
Desserrez l'écrou (pos. 63), positionner le bras dans la positi-
on verticale selon fig. 10. Montez la table (fig.10) . Réglez un
angle de 90° entre la table et le bras. Resserrez l'écrou (pos.
63) pour fixer le bras.
2.
Die 2 Schrauben (Pos. 92) lösen und die Abdeckplatte (Pos.
91) so positionieren, dass sie ganz nach unten zu liegen
kommt wie in Fig. 10-1 gezeigt. Die Schrauben (Pos. 92)
wieder festziehen.
Desserrez les 2 vis (pos. 92) puis positionnez le porteur (pos.
91) de façon à ce qu'il touche le fond selon fig. 10-1.
Resserrez les vis (pos. 92).
3.
Den Arbeitstisch in die genaue 90° Position zum Schleifband
justiern.
Réglez la table en l'ajustant à 90° par rapport à la bande
abrasive.
14
Abdeck
platte
233A
