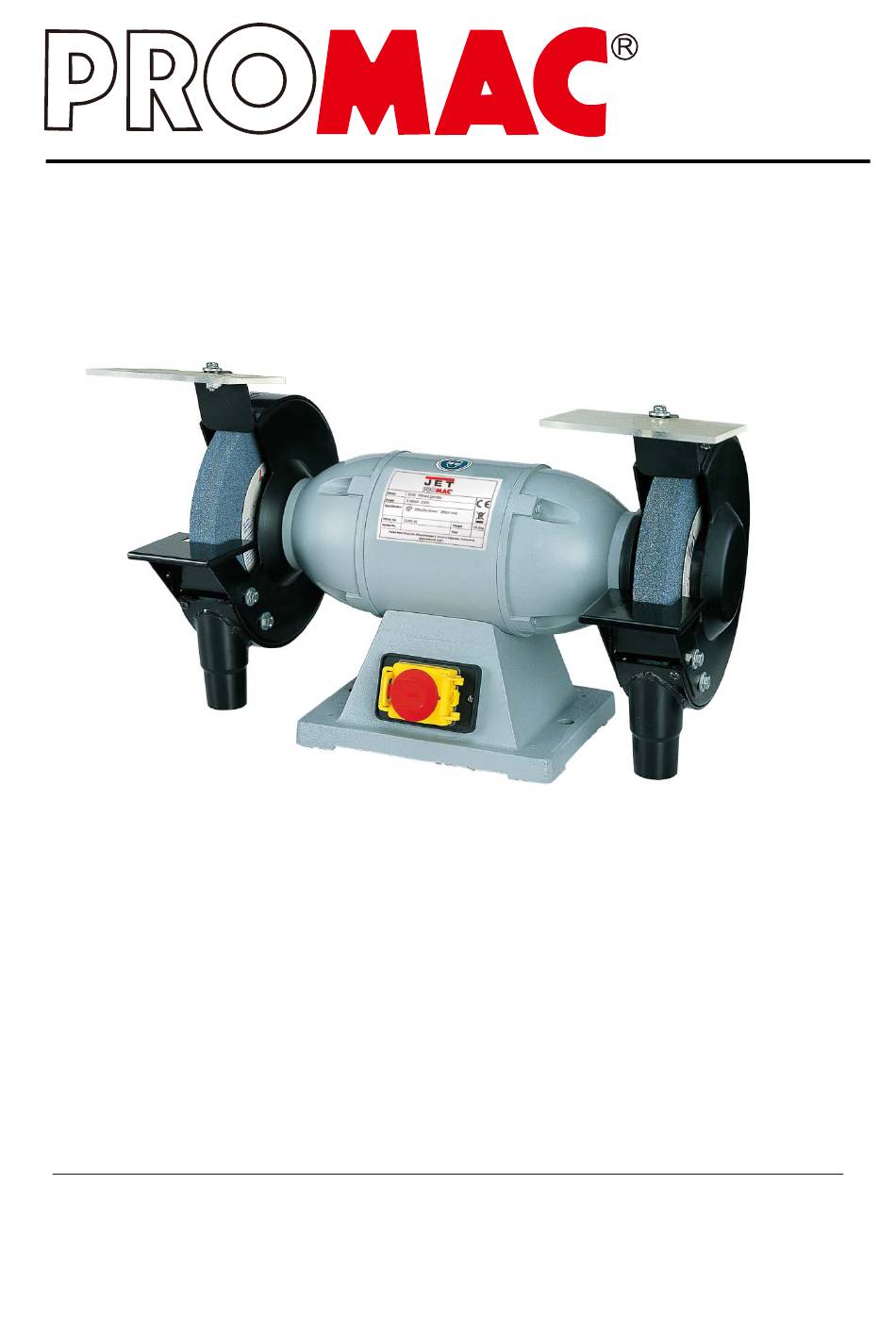

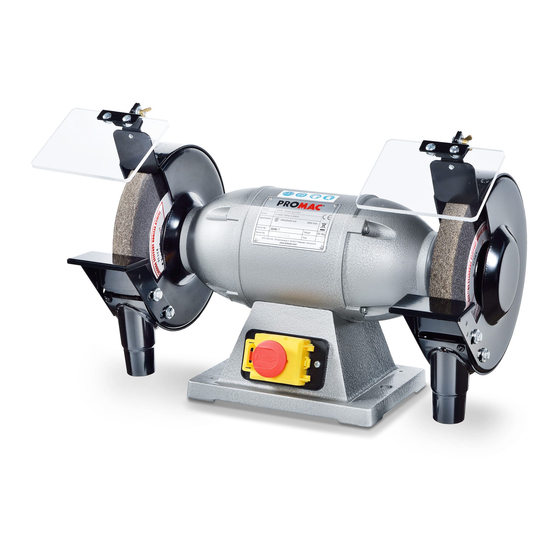

Promac 324E Bedienungsanleitung
Doppelschleifmaschine
Vorschau ausblenden
Andere Handbücher für 324E:
- Bedienungsanleitung (23 Seiten) ,
- Bedienungsanleitung (21 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Doppelschleifmaschine
Touret meule/meule
Bedienungsanleitung
Index
CE-Konformitätszertifikat
2
3 - 4
Sicherheitsvorschriften
Technische Daten, Maschinenbeschrieb
5
Auspack und Kontrolliste
6
Zusammenbau - Adapter mit Zubehör
7
Ersetzen der Schleifscheibe
8
Sicherheitsvorkehrungenen Arbeitsfläche
9
Elektroschema
18
Garantieschein
19
Schweiz / Suisse
JP W (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden
Switzerland
www.jettools.com
Mode d'emploi
Sommaire
2
10-11
12
13
14
15
16
17
18
19
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935
FR-91029 Evry Cedex
info@promac.fr
www.promac.fr
324E
325E
Déclaration CE de Conformité
Consignes de sécurité
Caractéristiques techniques,
Présentation de la machine
Déballage et détail des pièces
Montage de la brosse métallique et du disque à polir
Remplacement de la meule (CH)
Remplacement de la meule (F)
Préventions de sécurité pour le support de travail
Schéma électrique
Bon de garantie
Deutschland / Oestreich
JET Tools GmbH
Im Taubental 4
DE-41468 Neuss
team@jetgmbh.de
www.jettools.com
2014.11
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 324E
Inhaltszusammenfassung für Promac 324E
- Seite 2 Registriernummer EZ/2008/C0006C vom 06.09. 2009 - elektromagnetische Verträglichkeit 2004/108/EC Registriernummer ED/2009/A0011C /12C /13C vom 20.10.2009 324E / 325E sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wer- den, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen.
-
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 324E / 325E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss Das Modell 324E wird mit einem Netzkabel 230V, 50Hz und das Modell 325E mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. -
Seite 5: Technische Daten
Technische Daten 324E / 325E Modell .............. 324E......325E Motor Kw ................0.45......... 0.45 Netzanschluss ............230 / 50 / 1...... 400 / 50 / 3 Schleifscheibengrösse mm ....... 200 x 25 x 20.0....200 x 25 x 20.0 Drehzahl Upm ..............2850........ 2850 Abmessungen (B x T x H) mm ...... - Seite 6 Auspack- und Kontrolliste Version Schweiz 324E / 325E 1 ...... Plexiglasschutz Schleifmaschine Ref. Nr. Beschreibung Plexiglas Schraube 3/16“ x 1/2“ Halter Unterlagscheibe M5 Mutter 3/16“ Schraube 1/4“ x 1/2“ Unterlagscheibe M6 Federring 1/4“ Flügelmutter 1/4“ Schraube M6x8 Halter Funkenschutz Schwabbelscheibe 2 ......
-
Seite 7: Zusammenbau - Adapter Mit Polierscheibe
Zusammenbau - Adapter mit Polierscheibe 324E / 325E Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe wie in Abb. gezeigt montieren. -
Seite 8: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe Nur Version Schweiz 324E / 325E 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Die Mutter von der Welle demontieren. Zusammenbau in umgekehrter Weise. -
Seite 9: Sicherheitsvorkehrungen Werkzeugfläche
Sicherheitsvorkehrungen Werkzeugfläche 324E / 325E 1. Die Werkzeugauflage muss immer waagrecht und im 90° Winkel zur Schleifscheibe eingestellt sein, niemals schräg stellen. 2. Die Werkzeugauflage so nah wie möglich an die Schleifscheibe montieren. Der Abstand zwischen der Werkzeugauflage und der Schleif- scheibe darf maximum 2mm betragen. - Seite 19 Ersatzteilzeichnung / Vue éclatée...
- Seite 20 7-1 France PM-320054 Schraube / Vis M4x10, 324E 02-1- PM-324466 Schutz komplett links 46-1 PM-324046-1 Mutter / Ecrou M4, 324E inkl. 7-2 Schweiz 46-2 PM-324046-2 Schraube / Vis M4x15, 324E 46-3 PM-325047-2 Schraube / Vis 5/16" x 5/8" Protection complète gauche 46-4 PM-325047-3 Schraube / Vis 3/16"...
- Seite 21 Standfuss / Socle (Option) Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seulement) 01 PM 939901 Standblech 01 PM 200401 Stand / Socle (Vorder-& Rückseite) / 02 PM 200402 Bodenplatte / Tôle de fond Tôle (avant & arrière) 03 PM 200403 Schraube / Vis 02 PM 939902 Standblech (links &...
- Seite 22 Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
