Schéma Électrique - Promac 322Be Bedienungsanleitung

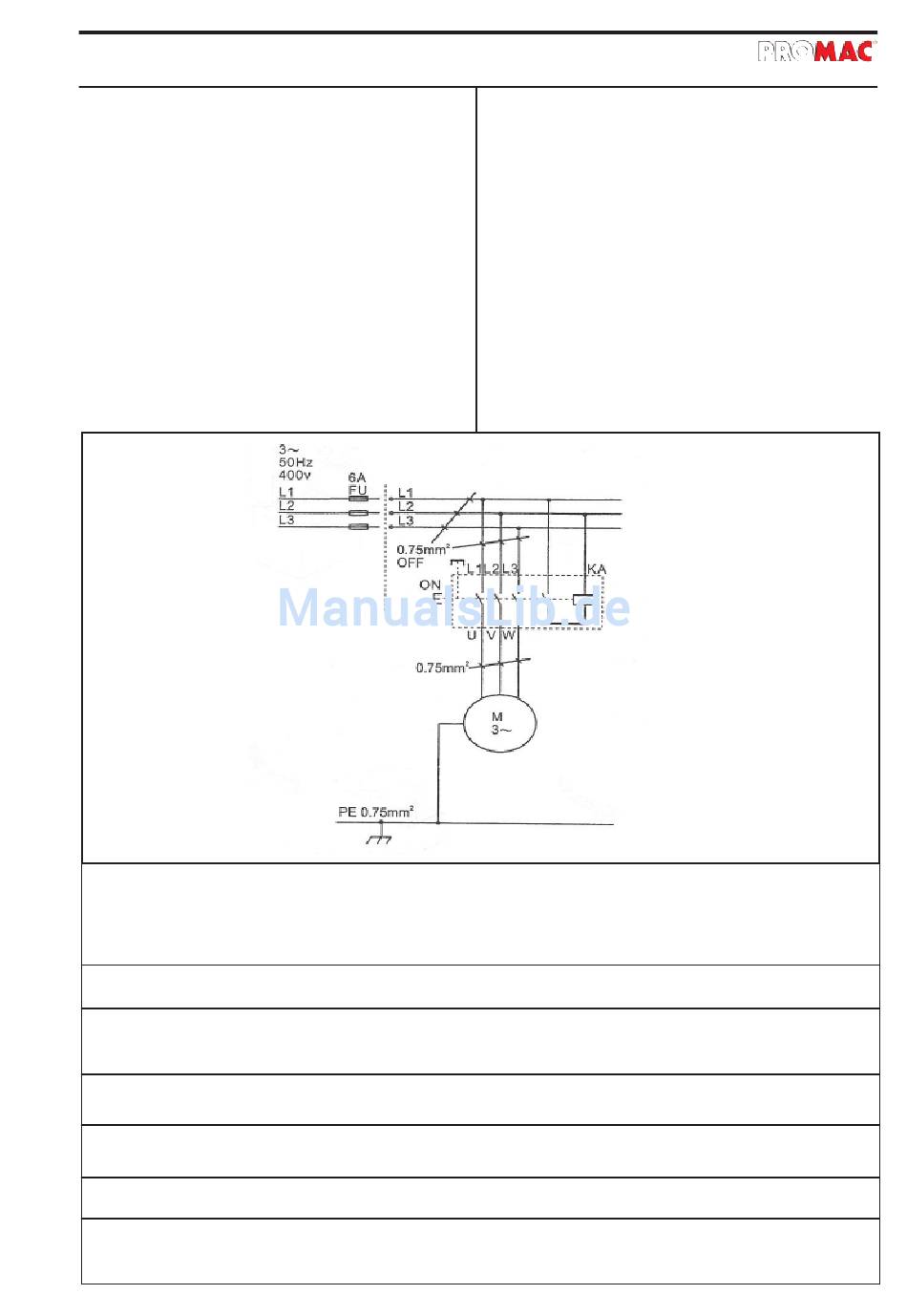

Elektroschema / Schéma électrique
1. Die Maschine wird mit einem Netzkabel mit Stecker
geliefert,400V, 50Hz. Aenderungen des Netzanschluss
sind von einem Fachmann gemäss Norm EN60204-
1, Punkt 5.3 zu vorzunehmen.
2. Die Absicherung muss min. 10 A sein.
3. Die genauen elektrischen Daten finden Sie auf dem
Typenschild der Maschine und dem elektrischen Plan,
der dieser Anleitung beiliegt.
4. Auf die Drehrichtung der Maschine achten.
5. ACHTUNG: Für alle Service- oder Umrüstarbeiten so-
wie Reparaturen ist die Maschine vom elektrischen
Netz zu trennen (Stecker ausziehen).
6. Das gelb/grüne Erdungskabel ist wichtig für die elek-
trische Sicherheit. Es ist daher auf die richtige Monta-
ge zu achten.
Elektrische Stückliste / Liste des pièces des circuits électriques
Kurzzeichen Funktion
Abréviation Fonction
KA Ein-/Ausschalter
Interrupteur
M Motor
Moteur
XP Klemmenbrett
Serrage
FU Netzsicherung
Fusible
Netzkabel
Câble
PE Erdung
Masse
1. Un câble de 4 fils sans prise équipe ce touret pour
une connexion en 400/50/3.Pour le raccordement au
réseau utiliser du matériel répondant à l'article 5.3
des normes EN60204-1.
2. Pour la protection il est conseillé d'utiliser des fusibles
de 10A.
3. L'alimentation en fréquence, voltage et nombre de
phases doit correspondre au schéma électrique.
4. ATTENTION: Il faut toujours débrancher votre machine
à l'arrêt du travail, pour la maintenance ou pour tout
réglage.
6. Le fil de terre de couleur jaune/vert doit être
impérativement raccordé à la terre de votre installation
électrique.
Tech. Daten
Caractéristiques tech.
400VAC
10A
0.55Kw
400V / 3 Phase
50Hz / 2850Upm
AC400V/15A
1.5mm2 max
230V / 10A
4x0.75mm2
16A,250V
Bemerkungen
Remarques
1
1
1
3
322BE
EN60204
UL
EN60204
VDE 0606
Netzseitig
H05-VVF
HAR/SEV (CH)
23
