Technische Daten
Modell ........................................................... 322BE
Motor Kw ............................................................................ 0.55
Netzanschluss ......................................................... 400 / 50 / 3
Schleifscheibengrösse mm ............................... 200 x 25 x 20.0
Drehzahl Upm .................................................................... 2850
Bandgrösse mm ....................................................... 100 x 1000
Bandgeschwindigkeit m/Sek. ................................................. 16
Kontaktrollengrösse mm ............................................ 100 x 106
Schleiffläche mm ........................................................ 105 x 250
Abmessungen (B x T x H) mm ......................... 500 x 280 x 630
Höhe mit Standfuss mm (Option Nr. 9399) .......................... 1420
Gewicht kg .......................................................................... 27.0
Lärmtest im Zusammenhang mit dem Punkt 1.7.4 der Maschinenrichtlinien 89/392.
Bei normaler, gleichmässiger Belastung der Schleifmaschine ist der Lärmpegel (IEC 651 - IEC 804) unter 75 dB.
Der Pegel kann jedoch bei verschieden problematisch schleifbaren Materialien ansteigen, so dass sich das Be-
dienungspersonal mit einem Lärmschutz ausrüsten muss.

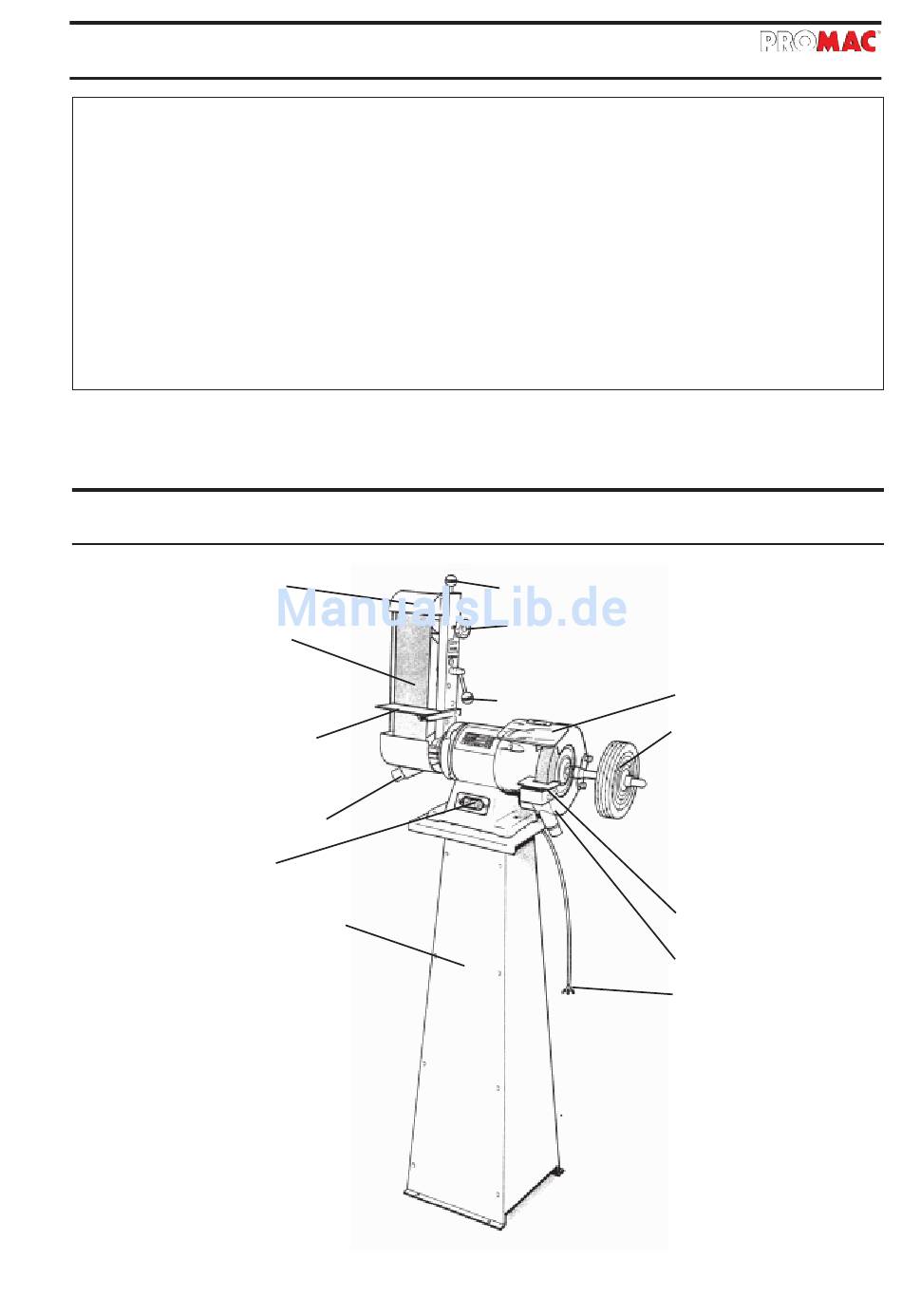

Maschinenbeschrieb
Schleifarm
Schleifband
Arbeitstisch (1)
Absauganschluss
Schalter
Standfuss (Option)
1. Arbeitstisch
Einstellbar von 45° bis 90°, benötigt einen Abstand
zwischen 1mm und 5mm zum Schleifband.
2. Spannhebel Schleifband
Den Spannhebel im Uhrzeigersinn 120° drehen um
die Bandrolle zu lösen und das Schleifband zu
entspannen. In dieser Stellung kann das Schleif-
band problemlos gewechselt werden. Zumj Spann
den Spannhebel im Gegenuhrzeigersinn 120° dre-
hen.
3. Justierschraube des Schleifbandes
Beim Drehen im Uhrzeigersinn läuft das Schleif-
band auf die rechte Seite, im Gegenuhrzeigersinn
nach links. Einstellung vor dem Starten der Ma-
schine vornehmen.
Griff
Justierschraube (3)
Abdeckung Bandregulierung
Spannhebel (2)
322BE
Späneschutz
Drahtbürste oder Schwab-
belscheibe - nur in CH mit-
geliefert.
Materialauflage
Schleifschutz
Netzkabel
5
