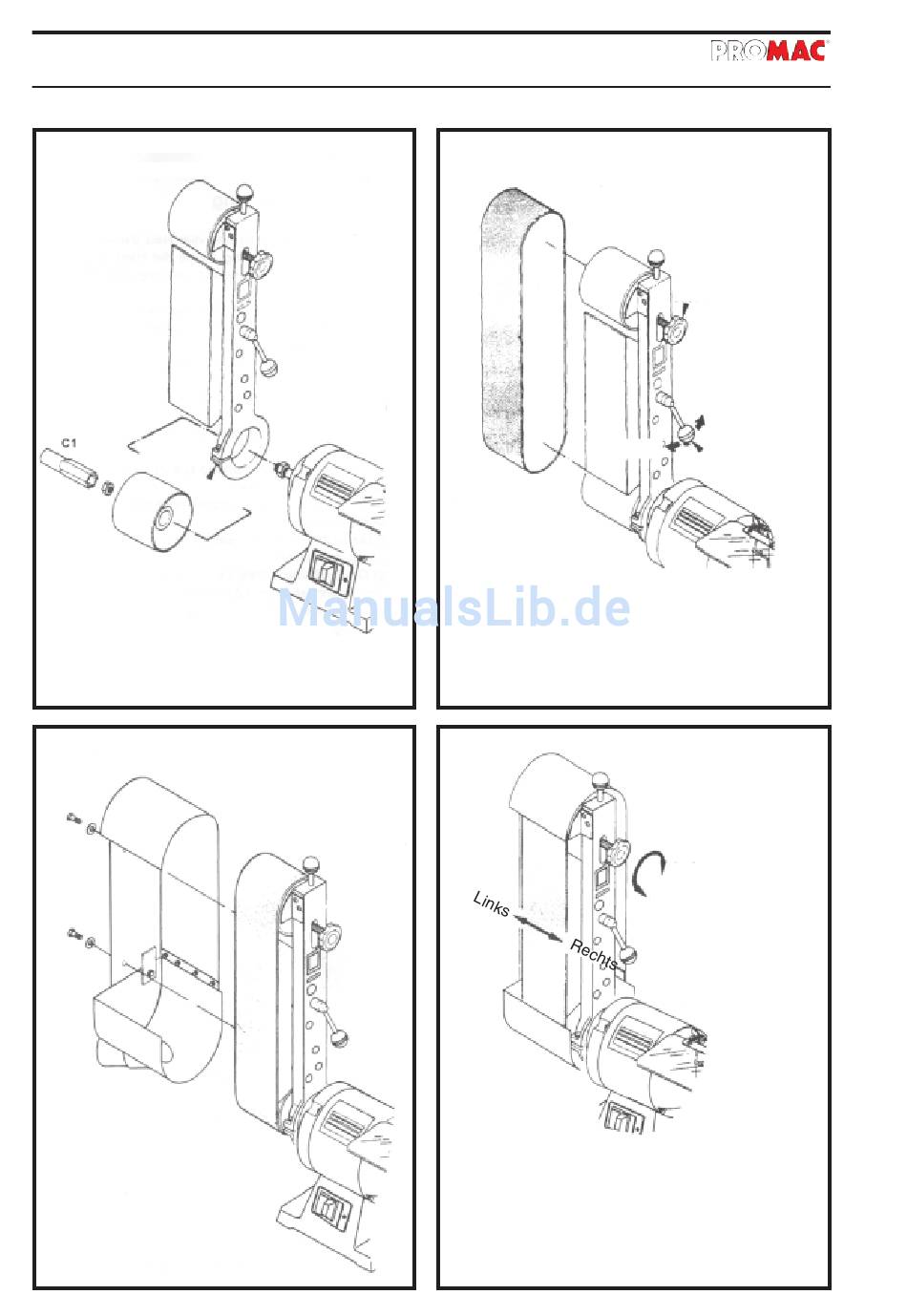

Zusammenbau - Schleifarm
1
1. Die Mutter und Bandrolle von der
Welle demontieren.
2. Den Schleifarm montieren und die Schraube
mit dem 6mm Inbusschlüssel festziehen.
3. Die Bandrolle und Mutter montieren und mit dem Schlüssel
(C1) festziehen.
3
1. Den Schleifschutz mit den 2 Schrauben befestigen.
8
Schraube
2
Entspannen
1. Die Aluminium-Leerlaufrolle,
im 90°-Winkel zum Sägearm, mit der Stellschraube einstellen.
2. Die Klemmschraube um 180° im Gegenuhrzeigersinn lösen,
denSpannhebel um 120° im Uhrzeigersinn drehen und das
Schleifband auf den Schleifarm montieren (Drehrichtung be-
achten).
3. Den Spannhebel 120° zurückdrehen und damit das Schleif-
band spannen.
4
Regulierung des Schleifbandes
1. Beim Drehen des Justierknopfes im Uhrzeigersinn läuft
das Schleifband nach rechts, - im Gegenuhrzeigersinn
nach links.
2. Das Schleifband mittels der Hand drehen und einstellen.
3. Die Maschine kurz starten. Das Schleifband mittels des
Justierknopfes regulieren, bis es einwandfrei auf beiden
Rollen gleichmässig läuft.
322BE
Justierschraube
Spannen
Spannhebel
Drehen rechts
Drehen links
