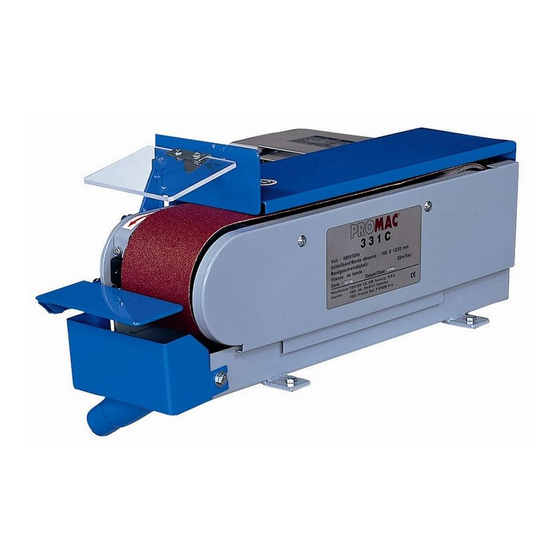

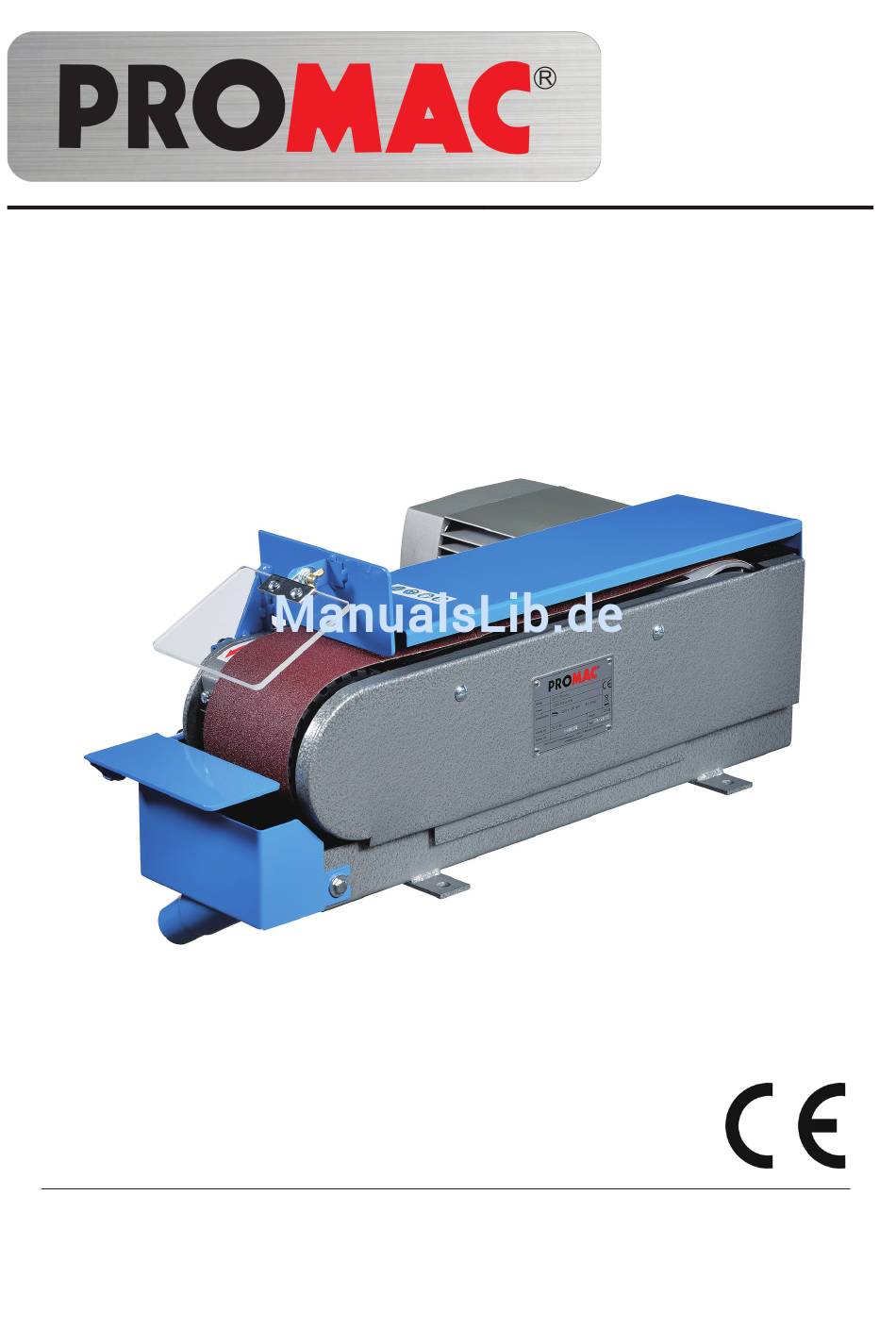

- Seite 1 07-2016 Sander 331C / 331Y Bandschleifmaschine Touret à bande Schweiz / Suisse France JPW (TOOL) AG TOOL France / PROMAC Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch...
- Seite 2 Déclara on de Conformité CE Product / Produkt / Produit: Sander Bandschleifmaschine Touret à bande 331C / 331Y Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regula Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 4... Maschine.immer.in.einwandfreiem.Zustand.halten..Verwenden.Sie.nur.einwandfreie,.Schleifbänder.um.. eine.optimale.Leistung.zu.erhalten..Die.Betriebsanweisung.für.die.Reinigung,.das.Schmieren.und.den.. Wechsel.von.Werkzeugen.beachten. 5... Maschine.immer.vom.Netz.trennen,.bevor.Wartungsarbeiten.oder.der.Wechsel.von.Maschinenteilen,.wie.. Schleifbänder.etc..erfolgen. 6... Nur.das.empfohlene.Zubehör.verwenden..Dazu.die.Anweisungen.in.der.Bedienungsanleitung.beachten... Die.Verwendung.von.ungeeignetem.Zubehör.birgt.Unfallgefahren.in.sich. 7... Vermeiden.Sie.ein.unbeabsichtigtes.Inbetriebsetzen.der.Maschine..Vor.dem.Erstellen.des.Netzanschlus-. ses.prüfen,.ob.der.Betriebsschalter.in.der.Stellung.AUS.(O).steht. 8... Niemals.auf.die.Maschine.steigen..Schwere.Verletzungen.sind.möglich,.falls.die.Maschine.kippt.oder.Sie.. in.Berührung.mit.dem.Schleifband.kommen. 9... Schadhafte.Maschinenteile.prüfen..Beschädigte.Schutzvorrichtungen.oder.andere.Teile.sollten.vor.dem.. weiteren.Betrieb.einwandfrei.repariert.oder.ausgetauscht.werden. 20... Maschine.nie.während.des.Betriebs.verlassen..Immer.die.Netzversorgung.abschalten..Maschine.erst.ver-. lassen,.wenn.diese.vollständig.zum.Stillstand.gekommen.ist. 21. Maschine nie unter Einfluß von Alkohol, Medikamenten oder Drogen bedienen. 22... Sicherstellen,.dass.die.Maschine.von.der.Netzversorgung.getrennt.ist,.bevor.Arbeiten.an.den.elektri-. schen.Anlage,.am.Antriebsmotor.etc..erfolgen. Immer Schutzbrille tragen!
-
Seite 5: Technische Daten
Technische Daten MODELL ............331C ......331Y Motor ................0.75 KW Netzanschluss ............... 400V/50Hz/3Ph....230V/50Hz/1Ph Bandgrösse ..............100x1220mm Bandgeschwindigkeit ............ 19m/Sec. Kontaktrollengrösse ............126x105mm Schleiffläche ..............320x105mm Abmessungen (LxBxH) ..........650x380x260mm Höhe mit Standfuss .. -
Seite 6: Auspack- Und Kontrolliste
Auspack- und Kontrolliste Verpackungseinteilung Schleifmaschine Schleiftisch Schleifanschlag Schutzglas 1 Anschlag 2 6mm Inbusschlüssel 3 12mm Gabelschlüssel 4 Steckschlüssel Bezeichnung Schutzglas Staubabsaug- Halter anschluss Schraube 1/4" x 1/2" Scheibe M6 x 18 x 2 Federring 1/4" Flügelschraube 1/4" Schraube 3/16" x 7/16" Scheibe 3/16"... -
Seite 7: Zusammenbau Des Schleifarmes
Zusammenbau des Schleifarmes 1. Anbau des Schleifanschlages Den Bandspannhebel so drücken, dass das Schleif- band gespannt wird. Die Maschine wird mit unge- spanntem Band geliefert. Den Schleifanschlag wie gezeigt montieren, ohne dass das Schleifband den Anschlag streift. Genügend Abstand zwischen An- Anschlag streift Schleifband schlag und Schleifband einstellen. -
Seite 8: Schleifband - Einstellungen
Schleifband - Einstellungen Schleifband-Laufeinstellung D e n e l e k - trischen Stecker an der Steckdose des Motors montieren. Drehen Sie den Einstelldrehknopf im Uhrzeigersinn, läuft das Schleifband nach links - drehen Sie im Gegen-Uhr- zeigersinn läuft das Schleifband nach rechts. Hinweis: Zum Einstellen den Drehknopf nur fein drehen. Das Schleifband von Hand drehen und mit dem Einstelldrehknopf das Schleifband auf die Mitte der Rollen justieren. -
Seite 9: Hinweise Und Ratschläge
Die Beleuchtung für ein sicheres Arbeiten muß 300 Lux betragen. Elektrischer Netzanschluß Das Modell 331C wird mit einem 4-adrigen Netzkabel geliefert, 3x400V + E, 50Hz. Das Modell 331Y wird mit einem Netzkabel mit Stecker Typ 12 geliefert. Der Netzanschluß ist von einem Fachmann gemäß... -
Seite 10: Ersetzen Der Antriebsrolle
Ersetzen der Antriebsrolle Die Maschine vom Stromnetz trennen. Die Schutz- abdeckungen und das Schleifband wie gezeigt de- montieren. Den Ventilatordeckel des Motors demontieren. Mit- tels eines geeigneten Stiftes (z.B. Schraubenzie- her) die Motorwelle wie gezeigt festhalten. Hinweis: Nicht am Lüfterflügel gegenhalten! Die Mutter auf der Bandrollenseite wie gezeigt lö- sen. -
Seite 11: Beispiele Von Schleifarbeiten
Beispiel 3 Entstaubung Bei Schleifarbeiten entsteht Staub, welcher die Luft und den Werkraum verunreinigt. Die PROMAC - Maschine ist mit einem Absaugstutzen (36mm) ausgerüstet. Schließen Sie eine geeignete Absau- ganlage an diesen Stutzen. Passende Industriestaubsauger finden Sie im PROMAC - Katalog. -
Seite 12: Standfuss Zum Bandschleifer 9867 (Option)
Standfuss zum Bandschleifer 9867 (Option) I. Pack- und Kontrolliste Nr. Bezeichnung Seitenblech Vorder- und Rückblech Maschinenauflage Schraube 5/16" -18NCx3/4" Schraube 5/16" -18NCx3/4" Unterlagsscheibe 5/16" Federring 5/16" Mutter 5/16-18NCx2 II. Zusammenbau... -
Seite 13: Zusammenbau Des Standfusses
Zusammenbau des Standfusses... -
Seite 14: Ersatzteilzeichnung
Ersatzteilzeichnung... - Seite 15 Schiene/ Support PM - 331068 Kugellager/ Roulement PM - 331009 Schleifplatte/ Plateau 64-73. PM - 331070 Motor 400V komplett 331C/ PM - 331010 Schild/ Etiquette Moteur 400V complet 331C PM - 331011 Flansch/ Flasque PM - 331070Y Motor 230V komplett 331Y...
-
Seite 16: Elektrischer Plan
Elektrischer Plan 331C 331Y 1Ø 3Ø (RECOM) (RECOM) 50Hz 50Hz 230V 400V 0.75mm 0.75mm 0.75mm 1.0mm Limit of Limit of equipment equipment T1T2 T3 T1T2 0.75mm 1.0mm 1Ø 3Ø 1.0mm 0.75mm Elektrische Teile Bezeichnung Funktion Tech. Daten Schalter IP 65 Kontaktschütze... -
Seite 17: Garantie
Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
