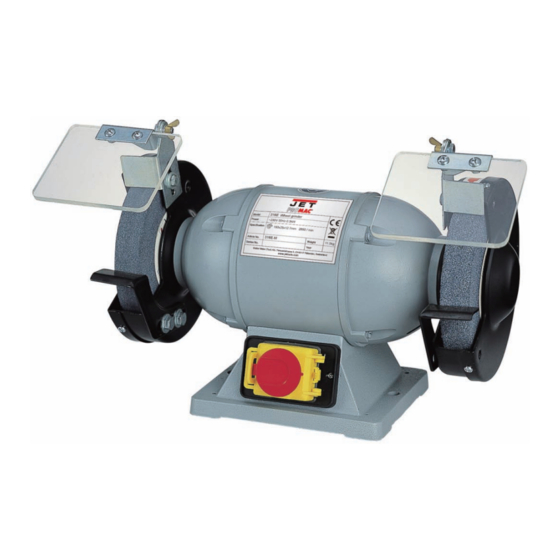

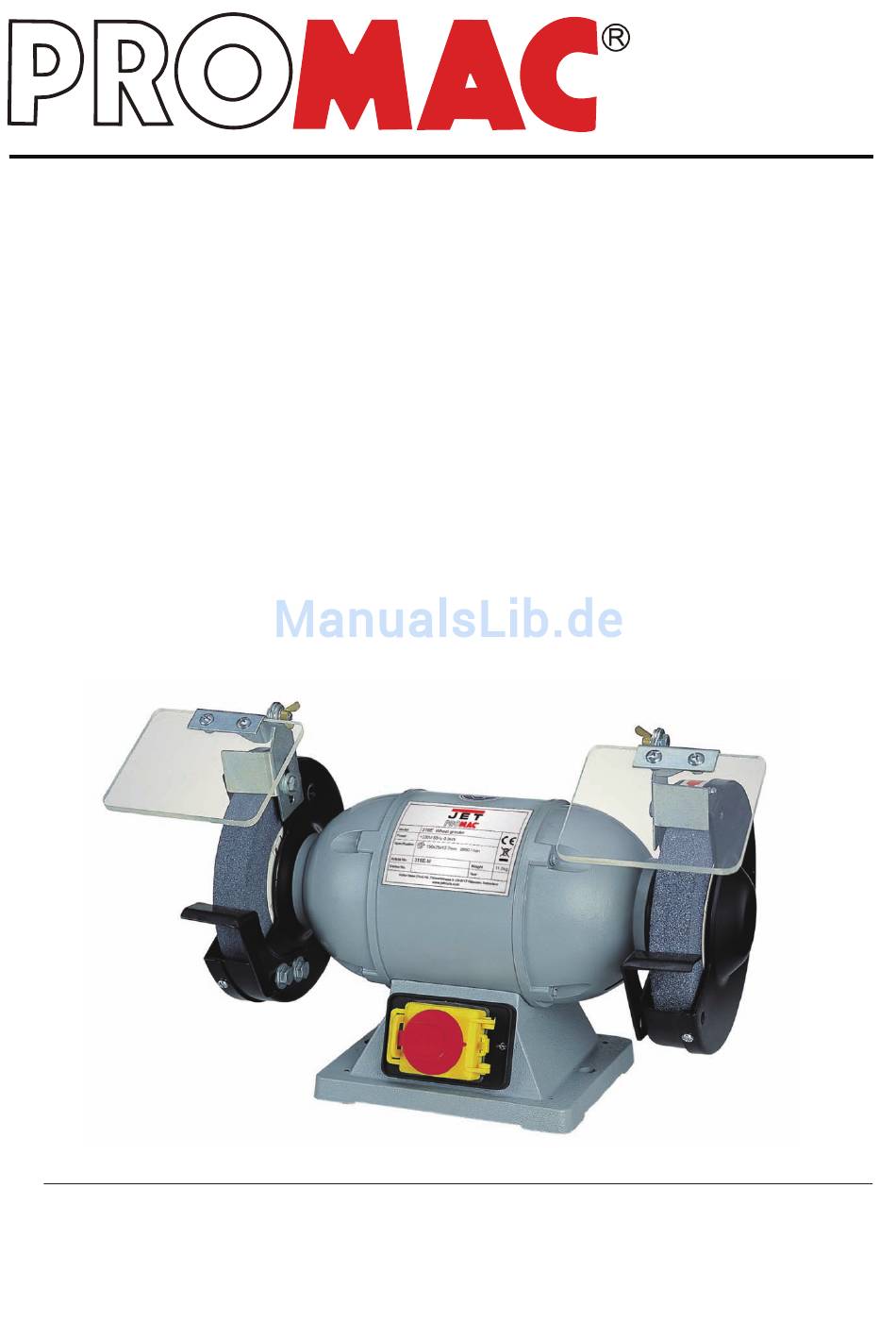

Doppelschleif maschine
Touret meule/meule
Bedienungsanleitun g
Inde x
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Auspack und Kontrolliste
7
Zusammenbau - Adapter mit Zubehör
8
Ersetzen der Schleifscheibe
16
Elektroschema
17
Ersatzteilzeichnung
18
Ersatzteilliste
19
Standfuss zum Bandschleifer
20
Garantieschein
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden
Switzerland
www.jettools.com
Mode d'emplo i
Sommair e
2
9-10
11
12
13
14
15
16
17
18
19
20
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935
FR-91029 Evry Cedex
info@promac.fr
www.promac.fr
316E
Déclaration CE de Conformité
Consignes de sécurité
Caractéristiques techniques,
Présentation de la machine
Déballage et détail des pièces
Montage de la brosse métallique et du disque à polir
Remplacement de la meule (CH)
Remplacement de la meule (F)
Schéma électrique
Vue éclatée
Liste des pièces de rechange
Socle du touret
Bon de garantie
2014.11
Deutschland / Oestreich
JET Tools GmbH
Im Taubental 4
DE-41468 Neuss
team@jetgmbh.de
www.jettools.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 316E
Inhaltszusammenfassung für Promac 316E
- Seite 1 Socle du touret Bon de garantie France Schweiz / Suisse Deutschland / Oestreich JPW (TOOL) AG TOOL France / PROMAC JET Tools GmbH Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland Im Taubental 4 CH-8117 Fällanden case postale 2935...
- Seite 2 Registriernummer EZ/2008/C0006C vom 06.09. 2009 - elektromagnetische Verträglichkeit 2004/108/EC Registriernummer ED/2009/A0011C /12C /13C vom 20.10.2009 316E sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wer- den, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen.
-
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 316E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 4: Hinweise Zur Arbeitssicherheit
Allgemeine Sicherheitsvorschriften 316E Maschine immer in einwandfreiem Zustand halten. Hierzu die Schleifscheiben sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Schleifscheiben etc. -
Seite 5: Technische Daten
Technische Daten 316E Modell ............. 316E Motor Kw ................0.3 Netzanschluss ............230 / 50 / 1 Schleifscheibengrösse mm ....... 150 x 25 x 20.0 Drehzahl Upm ..............2850 Abmessungen (B x T x H) mm ......400 x 190 x 270 Höhe mit Standfuss mm (Option Nr. - Seite 6 Kontrollliste Version Schweiz 316E 1 ......Plexiglasschutz Schleifmaschine Ref. Nr. Beschreibung Plexiglas Schraube 3/16" x 1/2" Halter Unterlagscheibe M5 Mutter 3/16" Schraube 1/4" x 1/2" Unterlagscheibe M6 Federring 1/4" Schwabbelscheibe Flügelmutter 1/4" Schraube M6x8 Halter Funkenschutz 3 ......Adapter, Flansche 2 ......
- Seite 7 Zusammenbau - Adapter mit Polierscheibe 316E Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe wie in Abb. gezeigt montieren.
-
Seite 8: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe Version Schweiz 316E 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Zusammenbau in umgekehrter Weise. -
Seite 9: Consignes Générales De Sécurité
Consignes générales de sécurité 316E Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d'accidents potentiels. - Seite 10 (par ex. un casque anti-bruit). Branchement électrique au secteur La machine 316E est livrée avec un câble de branchement. Le branchement ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, § 5.3.
-
Seite 11: Caractéristiques Techniques
75 dB. Ce niveau peut toutefois augmenter dans le cas de divers matériaux à ponçage problématique ; il faut donc équiper le personnel utilisateur de protections anti-bruit. Caractéristiques techniques 316E Modèle ............316E Moteur Kw ................0.3 Alimentation ............. 230 / 50 / 1 Meule dimensions mm ........150 x 25 x 20.0 Vitesse meule tpm ............. - Seite 12 Zusammenbau - Adapter mit Polier- oder Drahtbürste 316E Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe wie in Abb. gezeigt montieren.
- Seite 13 Montage de disque à polir 316E Version Suisse Pour le modèle 316E vendu en Suisse seulement Tenir la meule et monter l'adaptateur. Veiller à ce que le cône de la machine et de l'adaptateur soient propres. Version Suisse Pour le modèle...
- Seite 14 Remplacement de la meule - Version Suisse 316E Enlever le porte-outil fixé et l'adaptateur sur le carter de meule. Démonter l'écrou de la meule avec la clé plate. Oter les trois vis. Enlever l'écrou. Enlever la flasque et la meule.
- Seite 15 Remplacement de la meule - Version France 316E Oter les trois vis. Démonter l'écrou de la meule avec la clé plate. Enlever l'écrou. Enlever la flasque et la meule. Monter la nouvelle meule en oeuvrant en sens inverse.
- Seite 16 Elektroschema / Schéma électrique 316E Die Maschine wird mit einem Netzkabel 230V gelie- Un câble équipe ce touret pour une connexion en 230V. fert. Aenderungen des Netzanschluss sind von einem Pour le raccordement au réseau utiliser du matériel Fachmann gemäss Norm EN60204-1, Punkt 5.3 zu répondant à...
- Seite 17 316E...
- Seite 18 316E PM-315101 Halter links mit Schutzglas / Porteur gauche avec verre Zubehör / Accessoires PM-315022 Halter rechts mit Schutzglas / 9399 Standfuss / Pied Porteur droite avec verre 2004 Standfuss / Pied PM-315103 Auflage / Support 300X Standfuss mit Absaugung PM-315099 Schraube / Vis...
- Seite 19 316E Standfuss / Socle (Option) Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seule- 01 PM-939901 Standblech (Vorder-& Rückseite) / 01 PM-200401 Stand / Socle Tôle (avant & arrière) 02 PM-200402 Bodenplatte / Tôle de fond 02 PM-939902 Standblech (links &...
-
Seite 20: Garantie
Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
