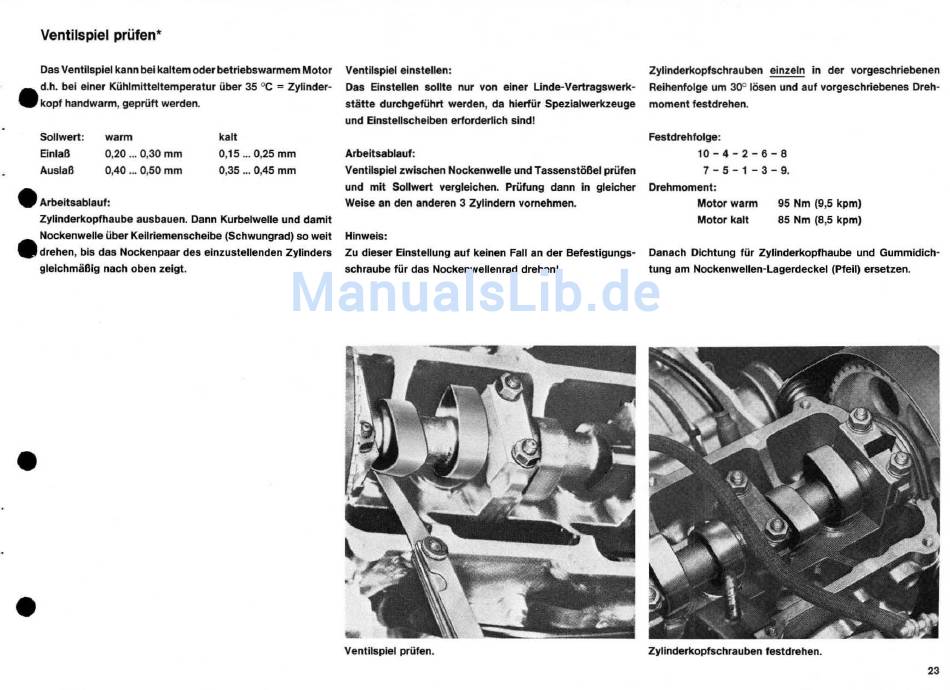

Ventilspiel prüfen'
Das Ventilspiel kann bei kaltem oder betriebswarmem Motor
•
d.h. bel einer Kühlmitteltemperatur über 35 oe
=
Zylinder-
kopf handwarm, geprüft werden.
Sollwert :
Einlaß
Auslaß
wann
0,20 ... 0,30 mm
0,40 ... 0,50 mm
e
Arbeitsablauf:
kalt
0 ,15 ... 0 ,25
mm
0,35 ... 0 ,45 mm
Zylinderkopfhaube ausbauen. Dann Kurbelwelle und damit
Ventilspiel einstellen :
Das Einstellen sollte nur von einer lInde-Vertragswerk-
stätte durchgeführt werden, da hierfür Spezialwerkzeuge
und Einstellscheiben erforder1ich sind!
Zylinderkopfschrauben einzeln in der vorgeschriebenen
Reihenfolge um 300 lösen und auf vorgeschriebenes Dreh-
moment fe stdrehen.
Festdrehfolge:
Arbeitsablauf: 10 - 4 - 2 - 6 - 8
Ventilspiel zwIschen Nockenwelle und TassenstöBel prüfen 7 - 5 - 1 - 3 - 9.
und mit Sollwert vergleichen. Prüfung dann in gleicher Drehmoment:
Weise an den anderen 3 Zylindern vornehmen. Motor warm 95 Nm (9,5 kpm)
Motor kalt 85 Nm (8,5 kpm)
Nockenwelle über Keilriemenscheibe (Schwungrad) so weit Hinweis:
e
drehen, bis das Nockenpaar des einzustellenden Zylinders Zu dieser Einstellung auf keinen Fall an der Befestlgungs- Danach Dichtung für ZylInderkopfhaube und Gummidich-
gleichmäßIg nach oben zeigt. schraube für das Nockenwellenrad drehen! tung am Nockenwellen-lagerdeckel (Pfeil) ersetzen .
•
•
VentIlspiel prüfen. Zyllnderkopfschrauben festdrehen.
