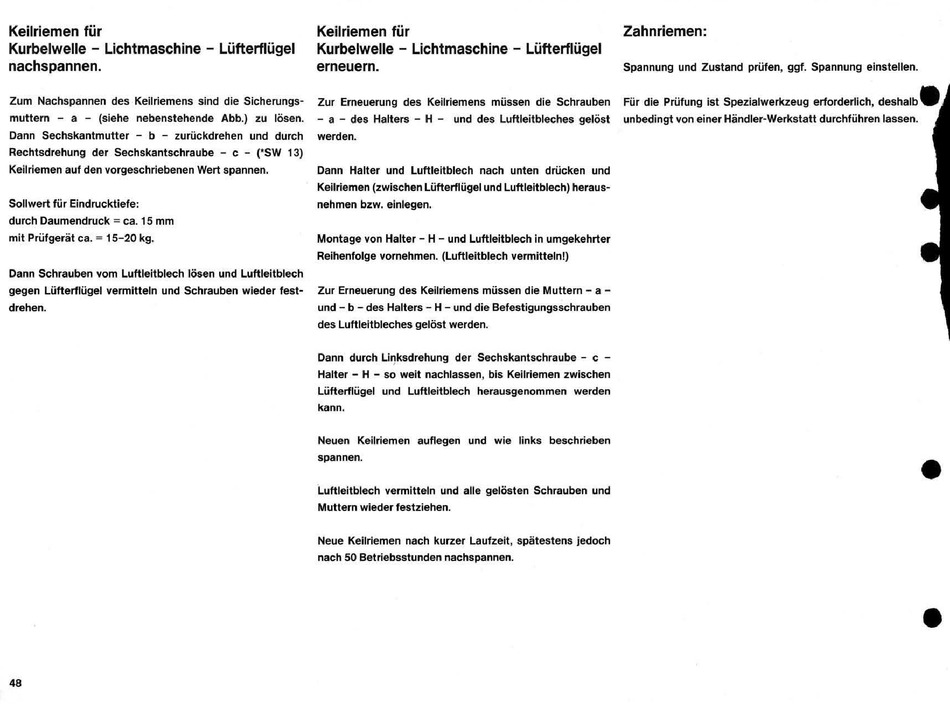

Linde H12 Betriebsanleitung Seite 56

Keilriemen für
Kurbelwelle - lichtmaschine - Lüfterflügel
nachspannen.
Zum Nachspannen des Keilriemens sind die Sicherungs-
muttern - a - (siehe nebenstehende Abb.) zu lösen.
Keilriemen für
Kurbelwelle - lichtmaschine - Lüfterflügel
erneuern.
Zur Erneuerung des Keilriemens müssen die Schrauben
- a - des Halters - H - und des Luftleitbleches gelöst
Dann Sechskantmutter - b - zurückdrehen und durch werden.
Rechtsdrehung der Sechskantschraube - c - (*SW 13)
Keitriemen auf den vorgeschriebenen Wert spannen.
Sollwert für Eindrucktiefe:
durch Daumendruck
=
ca. 15 mm
mit Prüfgerät ca.
=
15-20 kg.
Dann Schrauben vom Luftleitblech lösen und Luftleitblech
Dann Halter und Luftleitblech nach unten drücken und
Keilriemen (zwischen Lüfterflügel und luftleitblech) heraus-
nehmen bzw. einlegen.
Montage von Halter - H - und Luftleitblech in umgekehrter
Reihenfolge vornehmen. (luftleitblech vermitteln!)
gegen Lüfterflügel vermitteln und Schrauben wieder fest~ Zur Erneuerung des Keilriemens müssen die Muttern - a -
drehen. und - b - des Halters - H - und die Befestigungsschrauben
48
des Luftleitbleches gelöst werden.
Dann durch Li~ksdrehung der Sechskantschraube - c -
Halter - H - so weit nachlassen, bis Keilriemen zwischen
Lüfterflügel und Luftleitblech herausgenommen werden
kann.
Neuen Keilriemen auflegen und wie links beschrieben
spannen.
Luftleitblech vermitteln und alle gelösten Schrauben und
Muttern wieder festziehen.
Neue Keilriemen nach kurzer Laufzeit, spätestens jedoch
nach 50 Betriebsstunden nachspannen.
Zahnriemen:
Spannung und Zustand prüfen, ggl. Spannung einstellen.
Für die Prüfung ist Spezialwerkzeug erforderlich, deshalb __
unbedingt von einer Händler~Werkstatt durchführen lassen.
•
•
