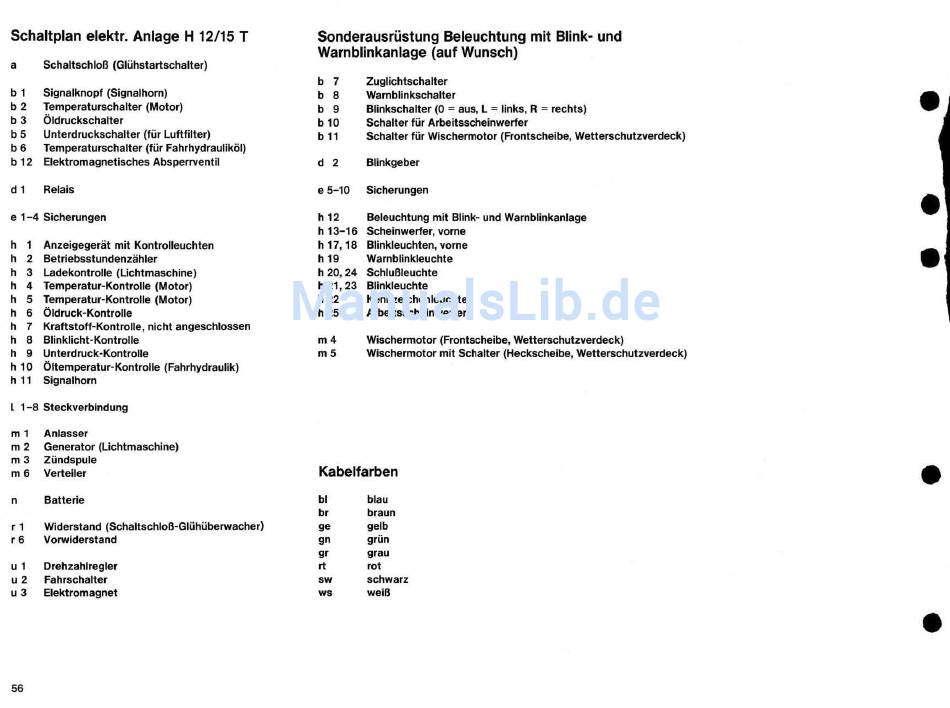

Schaltplan elektr. Anlage H 12/15 T
a Schaltschloß (Glühstartschalter)
b 1 Signalknopf (Signalhorn)
b 2 Temperaturschalter (Motor)
b 3 Öldruckschalter
b 5 Unterdruckschalter (für luftfilter)
b 6 Temperaturschalter (für Fahrhydrauliköl)
b 12 Elektromagnetisches Absperrventil
d 1 Relais
e 1-4 Sicherungen
h 1 Anzeigegerät mit Kontrolleuchten
h 2 Betriebsstundenzähler
h 3 Ladekontrolle (Lichtmaschine)
h 4 Temperatur-Kontrolle (Motor)
h 5 Temperatur-Kontrolle (Motor)
h 6 Öldruck-Kontrolle
h 7 Kraftstoff-Kontrolle, nicht angeschlossen
h B Blinklicht-Kontrolle
h 9 Unterdruck-Kontrolle
h10 Öltemperatur-Kontrolle (Fahrhydraulik)
h11 Signalhorn
L 1-8 Steckverbindung
m 1 Anlasser
m2 Generator (Lichtmaschine)
m3 Zündspule
m6 Verteiler
n
Batterie
, 1
Widerstand (Schaltschloß-Glühüberwacher)
,6 Vorwiderstand
u 1
Drehzahlregler
u2 Fahrschalter
u3 Elektromagnet
56
Sonderausrüstung Beleuchtung mit Blink- und
Warnblinkanlage (auf Wunsch)
b 7
Zuglichtschalter
b B Warnblinkschalter
b 9
Blinkschalter (0 = aus, L = links, R = rechts)
b 10 Schalter für Arbeitsscheinwerfer
b11
Schalter für Wischermotor (Frontscheibe, WeUerschutzverdeck)
d 2 Blinkgeber
e 5-10
Sicherungen
h12
Beleuchtung mit Blink- und Warnblinkanlage
h 13-16 Scheinwerfer, vorne
h 17, 18 Blinkleuchten, vorne
h 19 Warnblinkleuchte
h 20, 24 Schlußleuchte
h 21 , 23 Blinkleuchte
h 22 Kennzeichenleuchte
h 25
Arbeitsscheinwerfer
m 4 Wischermotor (Frontscheibe, Wetterschutzverdeck)
m 5 Wischermotor mit Schalter (Heckscheibe, Wetterschutzverdeck)
Kabelfarben
bl blau
b,
braun
ge gelb
9n
grün
9'
grau
rt .01
sw
schwarz
ws
weiB
•
•
•
•
•
