Bremseinsteilung (Diesel + Treibgas) - Linde H12 Betriebsanleitung

BremseinsteIlung (Diesel
+
Treibgas)

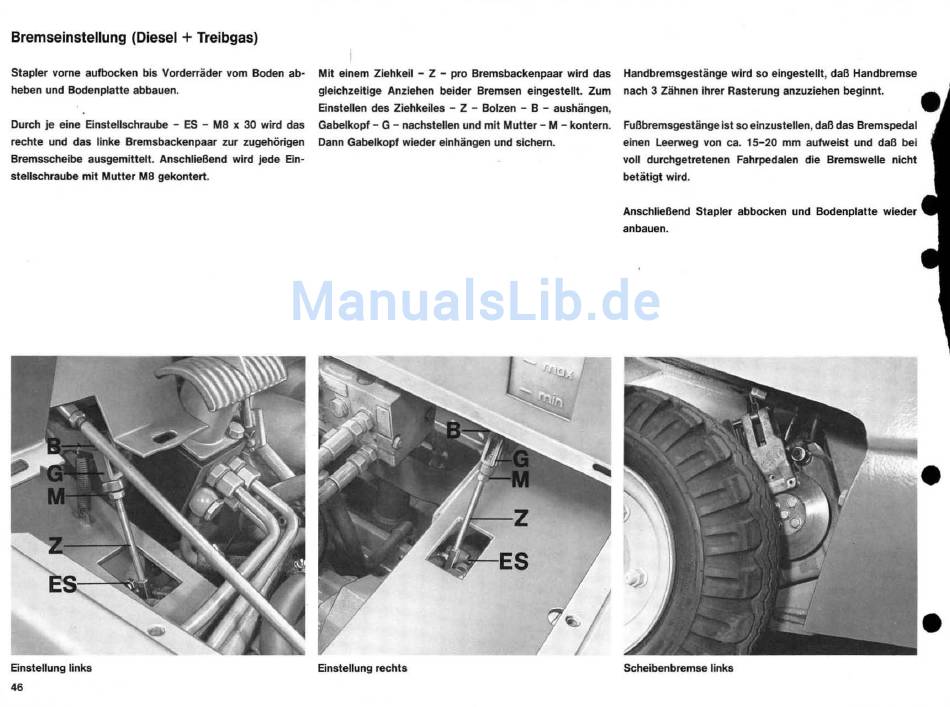

Stapler vorne aufbocken bis Vorderräder vom Boden ab- Mit einem ZIehkeil - Z - pro Bremsbackenpaar wird das Handbremsgestänge wird so eingestellt, daß Handbremse
heben und BodenplaUe abbauen. gleichzeitige Anziehen beider Bremsen eingestellt. Zum nach 3 Zähnen ihrer Rasterung anzuziehen beginnt.
Einstellen des Ziehkeiles - Z - Bolzen - B - aushängen,
Durch je eine Einstellschrau be - ES - MB x 30 wird das Gabelkopf - G - nachstellen und mit Mutter - M - kontern. Fußbremsgestänge ist so einzustellen, daß das Bremspedal
rechte und das linke Bremsbackenpaar zur zugehörigen Dann Gabelkopf wieder einhängen und sichern. einen leerweg von ca. 15-20 mm aufweist und daß bel
Bremsscheibe ausgemittelt. Anschließend wird jede Ein-
stellschraube mit Mutter Me gekontert.
Einstellung links
46
Einstellung rechts
voll durchgetretenen Fahrpedalen die Bremswelle nicht
betätigt wird.
Anschließend 5tapler abbocken und BodenplaUe wieder
anbauen.
Scheibenbremse links
•
