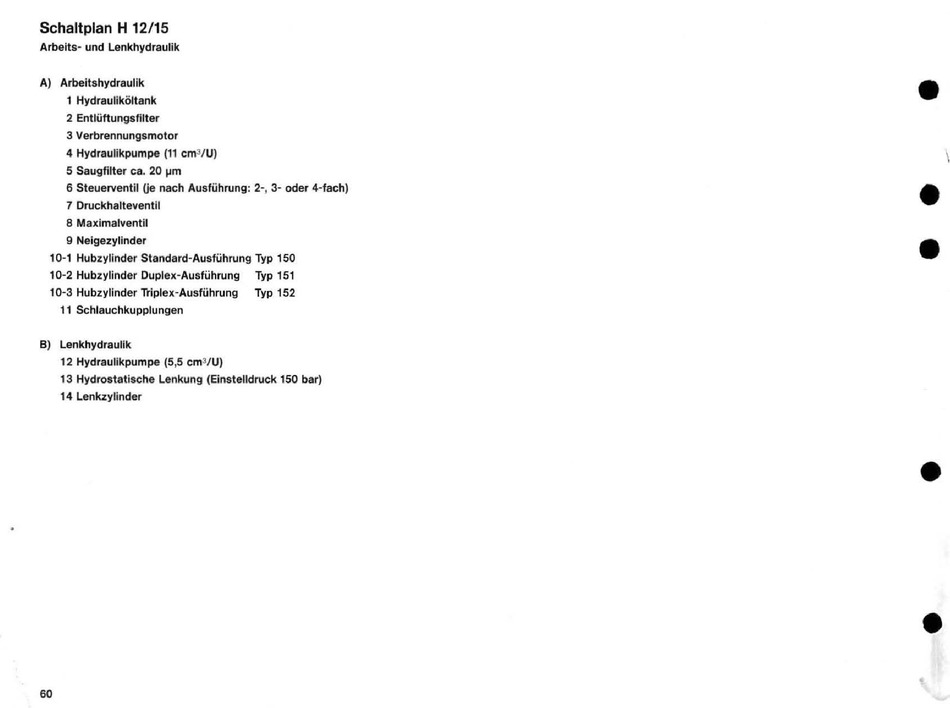

Linde H12 Betriebsanleitung Seite 70

•
Schaltplan H 12/15
Arbeits~ und Lenkhydraulik
Al Arbeitshydraulik
1 Hydrauliköltank
2 Entlüftungsfilter
3 Verbrennungsmotor
4 Hydraulikpumpe (11 cmJ/U)
5 Saugfilter ca. 20 .,.m
6 Steuerventil ije nach Ausführung: 2-, 3- oder 4-fach)
7 Druckhalteventil
8 Maximalventil
9 Neigezylinder
10-1 Hubzytinder Standard-Ausführung Typ 150
10-2 Hubzylinder Duplex- Ausführung Typ 151
10-3 Hubzylinder Triplex-Ausführung Typ 152
11 Schlauchkupplungen
B) Lenkhydraulik
60
12 Hydraulikpumpe (5,5 cm
3
/ U)
13 Hydrostatische Lenkung (Einsteltdruck 150 bar)
14 lenkzylinder
•
\
•
•
•
•
