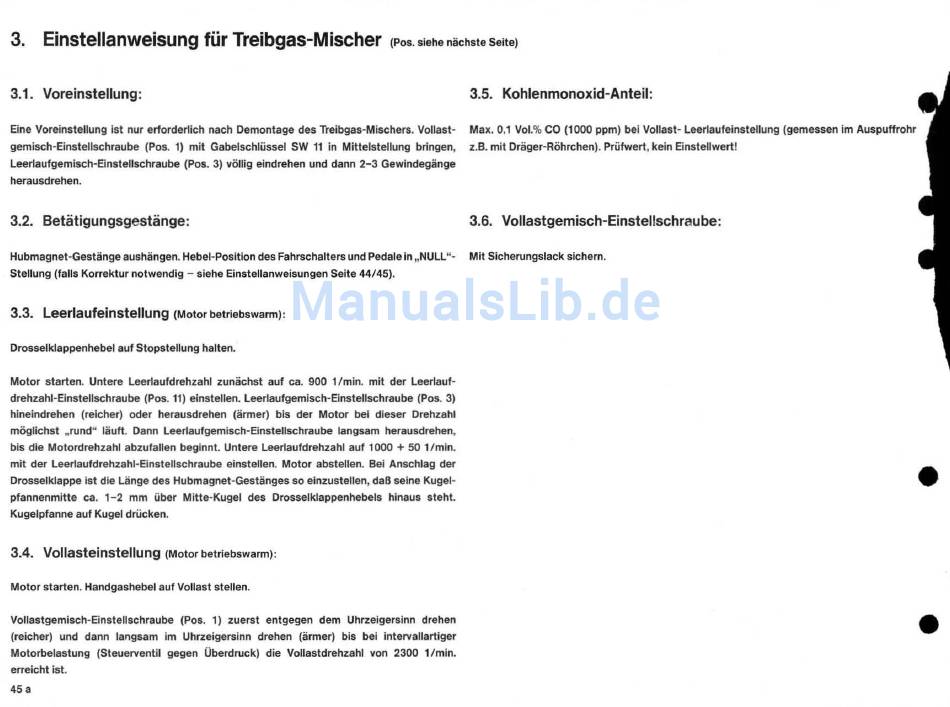

3. EinsleIlanweisung tür Treibgas-Mischer
(Pos. siehe nächste Seite)
3.1. Voreinstellung: 3.5. Kohlenmonoxid-Anteil:
Eine Voreinstellung ist nur erforderlich nach Demontage des Treibg8s-Mischers. Vellast- Max. 0,1 Vo!.% CO (1000 ppm) bei Vollast- LeerlaufeinsteIlung (gemessen im Auspuffrohr
gemisch-Einstellschraube (Pos. 1) mit Gabelschlüssel SW 11 in MittelsteIlung bringen, z.B. mit Oräger-Röhrchen). Prüfwert. kein Einstellwert!
Leerlaufgemisch-Einstellschraube (Pos. 3) völlig eindrehen und dann 2-3 Gewindegänge
herausdrehen.
3.2. Betätigungsgestänge: 3.6. Vollastgemisch-Einstellschraube:
Hubmagnet-Gestänge aushängen. Hebel-Position des Fahrschalters und Pedale!n " NULL " - Mit Sicheru ngslack sichern.
Stellung (falls Korrektur notwendig - siehe Einstellanweisu ngen Seite 44/45).
3.3. LeerlaufeinsteIlung
(Motor betriebswarm) :
Drosselklappenhebel auf Stopstellung halten.
Motor starten. Untere Leerlaufdrehzahl zunächst auf ca. 900 11min. mit der Leerlauf·
drehzahl-Einstellschraube (Pos. 11) einstellen. Leerlaufgemisch-Einstellschraube (Pos. 3)
hineindrehen (reicher) oder herausdrehen (ärmer) bis der Motor bel dieser Drehzahl
möglichst " rund" läuft. Dann Leerlaufgemisch-Einstellschraube langsam herausdrehen,
bis die Motordrehzahl abzufallen beginnt. Untere leerlaufdrehzahl auf 1000
+
501 / min.
mit der Leerlaufdrehzahl-Einstellschraube einstellen. Motor abstellen. Bei Anschlag der
Drosselklappe ist die Länge des Hubmagnet· Gestänges so einzustellen, daß seine Kugel-
pfannenmitte ca. 1-2 mm über Mitte-Kugel des Drosselklappenhebels hinaus steht.
Kugelpfanne auf Kugel drücken.
3.4.
Vollasteinstellung
(Motor betriebswarm):
Motor starten. Handgashebel auf Vollast stellen.
Voltastgemisch-Einstellschraube (Pos. 1) zuerst entgegen dem Uhrzeigersinn drehen
(reicher) und dann langsam 1 m Uhrzeigersinn drehen (ärmer) bis bei intervallartiger
Motorbelastung (Steuerventil gegen Überdruck) die Vollastdrehzahl von 2300 11min.
erreicht ist.
45.
•
•
