Baumer GIM500R Handbuch Seite 26

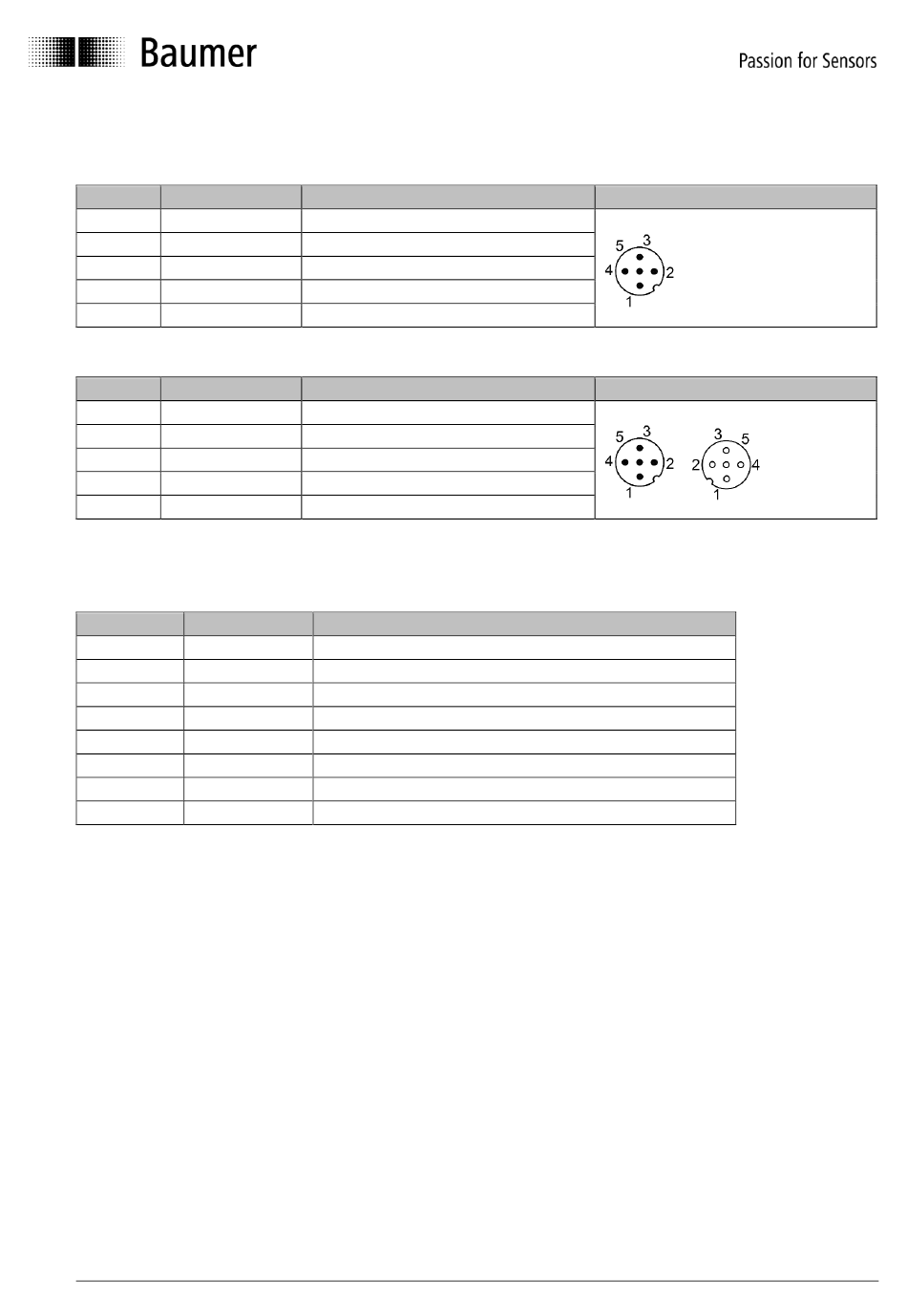

4 Anschlussbelegung
M12 Flanschdose, 5-polig
4.1
Pin Belegung
1 CAN_GND
2 +Vs
3 GND
4 CAN_H
5 CAN_L
2xM12 Flanschdose, 5-polig
4.2
Pin Belegung
1 CAN_GND
2 +Vs
3 GND
4 CAN_H
5 CAN_L
Klemmen mit gleicher Bezeichnung sind intern verbunden und funktionsidentisch. Diese internen
Klemmverbindungen Vs-Vs / GND-GND dürfen mit max. je 1 A belastet werden.
Kabel
4.3
Aderfarbe Belegung
Weiss +Vs
Braun GND
Grün n.c.
Gelb n.c.
Grau n.c.
Rosa CAN_H
Blau CAN_L
Rot CAN_GND
Baumer_GIM500R_CANopen_MA_DE.docx
11.18
Beschreibung
Masseanschluss für CAN
Betriebsspannung
Masseanschluss für +Vs
CAN Bus Signal (dominant High)
CAN Bus Signal (dominant Low)
Beschreibung
Masseanschluss für CAN
Betriebsspannung
Masseanschluss für +Vs
CAN Bus Signal (dominant High)
CAN Bus Signal (dominant Low)
Beschreibung
Betriebsspannung
Masseanschluss für +Vs
-
-
-
CAN Bus Signal (dominant High)
CAN Bus Signal (dominant Low)
Masseanschluss für CAN
26/26
M12-Stecker (Stift)
M12-Stecker (Stift/Buchse)
