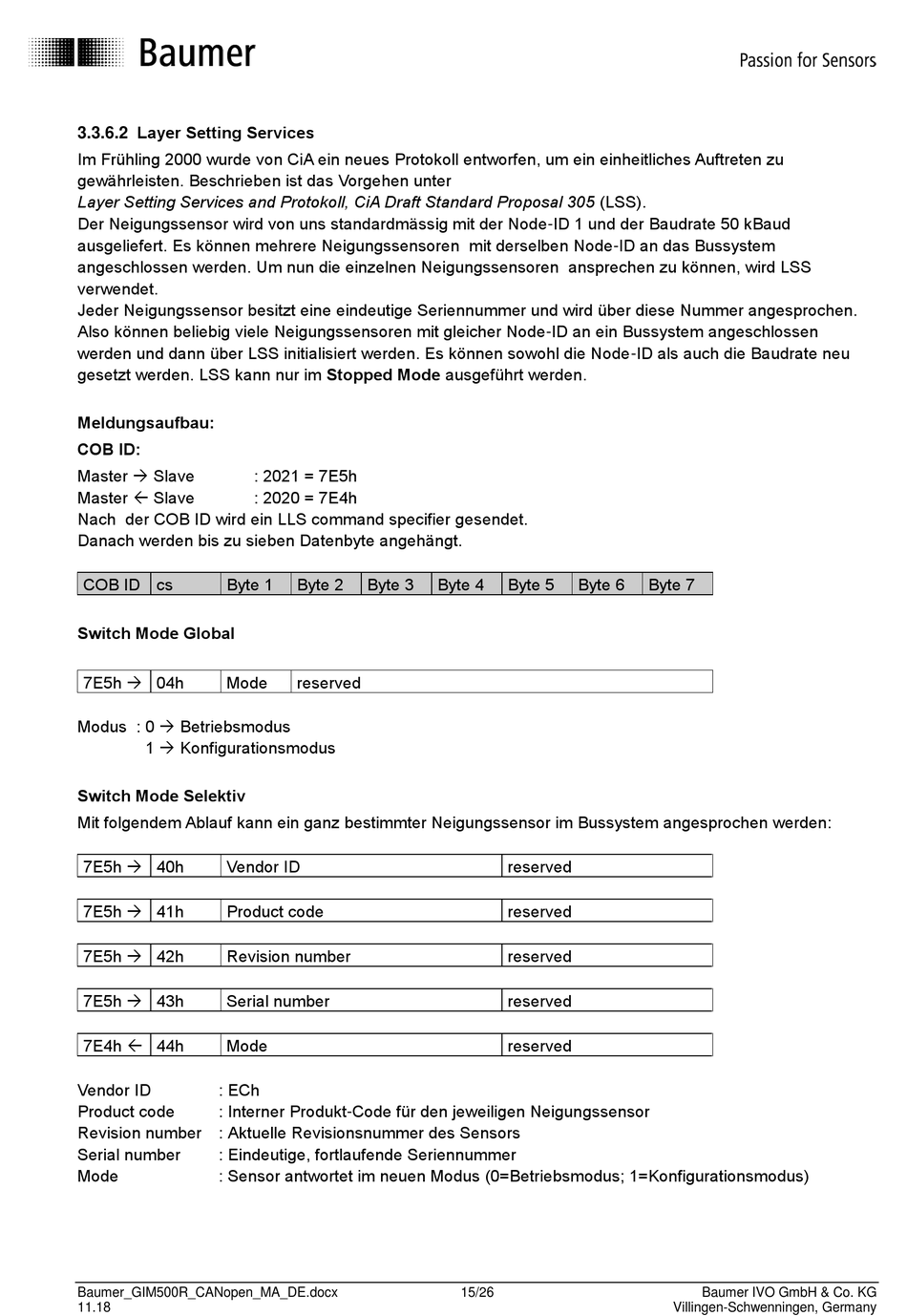

Baumer GIM500R Handbuch Seite 15

3.3.6.2 Layer Setting Services
Im Frühling 2000 wurde von CiA ein neues Protokoll entworfen, um ein einheitliches Auftreten zu
gewährleisten. Beschrieben ist das Vorgehen unter
Layer Setting Services and Protokoll, CiA Draft Standard Proposal 305 (LSS).
Der Neigungssensor wird von uns standardmässig mit der Node-ID 1 und der Baudrate 50 kBaud
ausgeliefert. Es können mehrere Neigungssensoren mit derselben Node-ID an das Bussystem
angeschlossen werden. Um nun die einzelnen Neigungssensoren ansprechen zu können, wird LSS
verwendet.
Jeder Neigungssensor besitzt eine eindeutige Seriennummer und wird über diese Nummer angesprochen.
Also können beliebig viele Neigungssensoren mit gleicher Node-ID an ein Bussystem angeschlossen
werden und dann über LSS initialisiert werden. Es können sowohl die Node-ID als auch die Baudrate neu
gesetzt werden. LSS kann nur im Stopped Mode ausgeführt werden.
Meldungsaufbau:
COB ID:
Master  Slave
Master  Slave
Nach der COB ID wird ein LLS command specifier gesendet.
Danach werden bis zu sieben Datenbyte angehängt.
COB ID cs Byte 1
Switch Mode Global
7E5h  04h Mode
Modus : 0  Betriebsmodus
1  Konfigurationsmodus
Switch Mode Selektiv
Mit folgendem Ablauf kann ein ganz bestimmter Neigungssensor im Bussystem angesprochen werden:
7E5h  40h Vendor ID
7E5h  41h Product code
7E5h  42h Revision number
7E5h  43h Serial number
7E4h  44h Mode
Vendor ID : ECh
Product code : Interner Produkt-Code für den jeweiligen Neigungssensor
Revision number : Aktuelle Revisionsnummer des Sensors
Serial number : Eindeutige, fortlaufende Seriennummer
Mode : Sensor antwortet im neuen Modus (0=Betriebsmodus; 1=Konfigurationsmodus)
Baumer_GIM500R_CANopen_MA_DE.docx
11.18
: 2021 = 7E5h
: 2020 = 7E4h
Byte 2 Byte 3
reserved
Byte 4 Byte 5 Byte 6
reserved
reserved
reserved
reserved
reserved
