Bedienungsanleitung.
OM70 multi-spot.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baumer OM70

Inhaltszusammenfassung für Baumer OM70

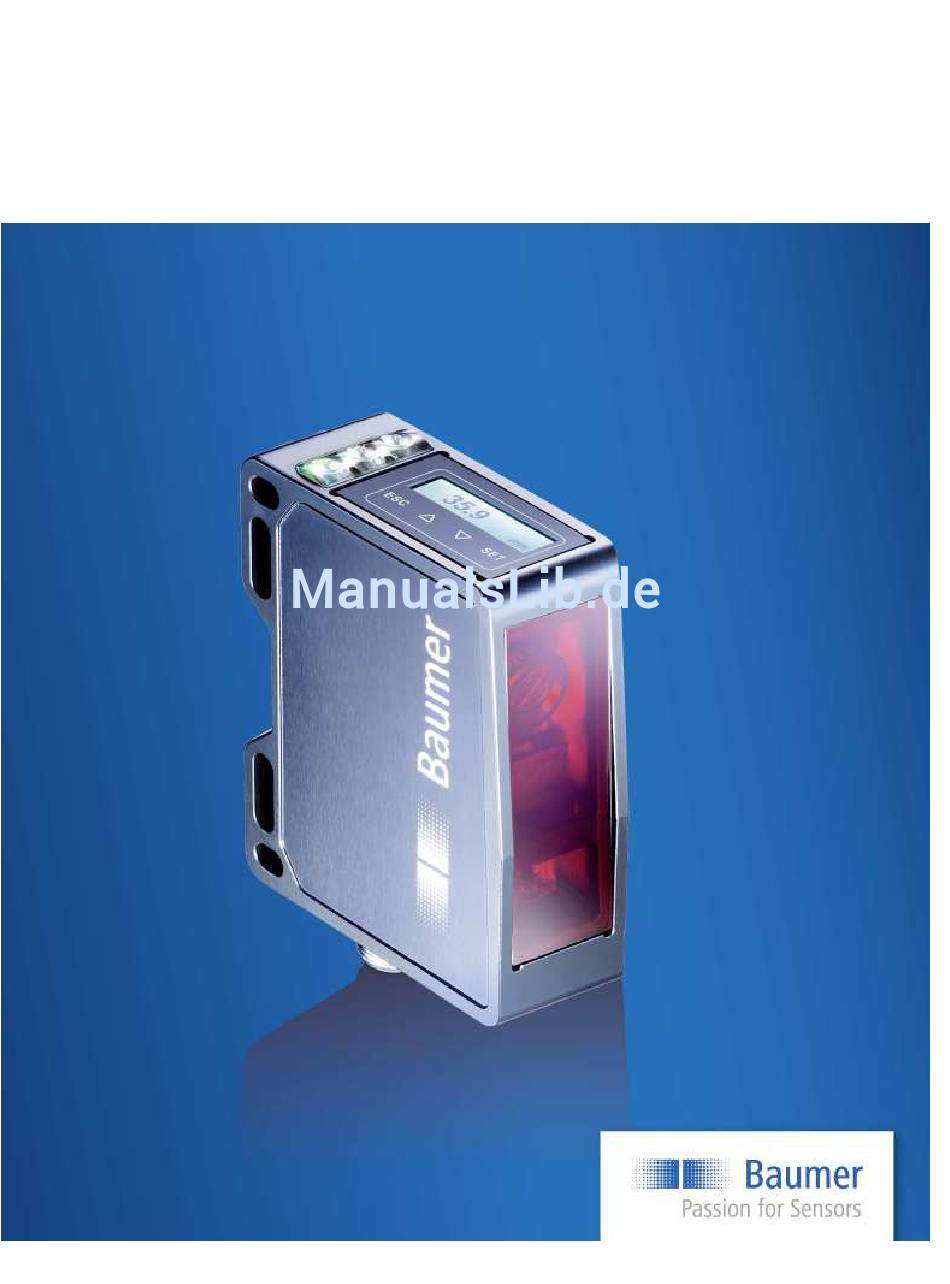

  • Seite 1 Bedienungsanleitung. OM70 multi-spot.

  • Seite 2: Inhaltsverzeichnis

    Sensor Beschriftung ........................54 Einfluss vom Fremdlicht ........................ 56 Frontscheibe ..........................56 Reinigung der Sensoren ....................... 56 Entsorgung............................ 56 Fehlerbehebung und Tipps ......................57 Beispiele für das Einrichten eines Sensors .................. 57 de_BA_OM70_multi-spot.docx 2/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 3: Allgemeine Hinweise

    Sie ergänzt die Montageanleitung, welche mit jedem Sensor mitgeliefert wird. Lesen Sie die Bedienungsanleitung aufmerksam und beachten Sie die Sicherheitshinweise! 1.2 Einsatzzweck Der Baumer OM70 multi-spot Sensor misst Distanzen zu Objekten. Er wurde speziell für einfache Handhabung, flexiblen Einsatz und präzise Messungen entwickelt. 1.3 Sicherheitshinweise HINWEIS Gibt hilfreiche Hinweise zur Bedienung bzw.

  • Seite 4: Inbetriebnahme

    ----> = Freigabe des Panel wenn gesperrt <---- = Sprung in den Run-Modus Sprache einstellen English Die Sprache wird ausgewählt und mit 2 Sekunden Deutsch SET bestätigt. Italiano Français de_BA_OM70_multi-spot.docx 4/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 5 Sde Der Sensor wird möglichst genau im rechten Winkel auf die Messachse ausgerichtet. Das Objekt muss sich innerhalb des Messfeldes, d.h. zwischen Messbereichsanfang Sdc und Messbereichsende Sde befinden. de_BA_OM70_multi-spot.docx 5/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 6 Max DIST = Distanz zum am weitesten entfernten Messpunkt Min DIST = Distanz zum nächsten Messpunkt Avg DIST Max DIST Min DIST Im Auslieferzustand ist der Mode Avg DIST vordefiniert de_BA_OM70_multi-spot.docx 6/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 7 Der Sensor gibt kontinuierlich den Messwert in mm auf dem Display aus und überträgt ihn via Analogausgang an die Steuerung. Alternativ kann der Messwert auch von der RS485-Schnittstelle abgefragt werden. de_BA_OM70_multi-spot.docx 7/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 8: Anschluss

    Sicherheitsvorkehrungen sicher betrieben werden. Trotzdem sollte ein direkter Blick in den Strahl vermieden werden. 3.1 Anschlusskabel Es wird ein 8-poliges, geschirmtes Anschlusskabel (Kabeldose) benötigt. Empfohlen werden Baumer Anschlusskabel mit folgenden Bestellbezeichnungen: • 10127844 ESG 34FH0200G (Länge 2 m, Stecker gerade) •...

  • Seite 9: Steckerbelegung Und Anschlussbild

    Pin 7 BU = blau Erde GND Pin 8 RD = rot sync in Eingang Synchronisation HINWEIS Es wird empfohlen die nicht verwendeten Eingänge auf GND (0V) zu legen. de_BA_OM70_multi-spot.docx 9/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 10: Montage

    R1 und R2. Die Ebenen R1, R2 und R3 dienen als Referenz für die Ausrichtung des Sensors bei der Montage. Wichtig sind auch die Bezeichnungen „Links“ und „Rechts“. 13 mm Links Rechts Laser- strahl Ebene R3 Ebene R2 Ebene R1 de_BA_OM70_multi-spot.docx 10/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 11: Definition Des Messfeldes

    Der Sensor misst Distanzen innerhalb des Messfeldes. Die Sensor-Ebene R2 gilt als Referenz für 0. HINWEIS Weitere Erläuterungen zu analogem Ausgang siehe Kapitel „Funktion und Definition“ -> „Schnittstellen und Output“ -> „Signalausgabe analog“. de_BA_OM70_multi-spot.docx 11/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 12: Blindbereich

    Der Bereich ab Sensor-Ebene R2 bis zum Messbereichsanfang Sdc wird Blindbereich genannt, d.h. der Sensor kann dort keine Objekte detektieren. Wenn sich Objekte in diesem Bereich befinden, kann dies zu verfälschten Messwerten führen. Objekt Messbereichsanfang Sdc Messfeld Messbereichsende Sde de_BA_OM70_multi-spot.docx 12/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 13: Montage

    Hier wird der Sensor in einem rechten Winkel (90°) zur Referenzfläche bzw. dem Objekt (Wenn keine Referenzfläche) ausgerichtet montiert. Referenzebene, bzw. Objekt müssen sich innerhalb des Messfeldes befinden (Siehe Definition des Messfeldes). Auf Referenzebene Auf Objekt de_BA_OM70_multi-spot.docx 13/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 14: Montagezubehör

    Mit dem Befestigungswinkel für Standardmontage kann der Sensor einfach und schnell in einem Winkel von 90° zur Referenzfläche befestigt werden. Montagekit 11120705 Inhalt dieses Sets: Befestigungswinkel 90° Gewindeleiste 2x Kugelkopfschraube M4x35 Torx 1x Torx Werkzeug T20 de_BA_OM70_multi-spot.docx 14/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 15: Konfiguration

    Sobald sich der Sensor im Einstellungsmodus befindet, leuchtet der Display-Hintergrund blau. Tasten gesperrt 112.42 mm Erscheint dieses Symbol am linken Bildschirmrand, so sind die vier Tasten für die Bedienung gesperrt. de_BA_OM70_multi-spot.docx 15/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 16: Funktionen Der Einzelnen Tasten

    Sensor nicht mehr über RS-485 gesteuert wird. Die Tasten müssen mit einem RS- 485 Befehl wieder entsperrt werden. Wenn die gesperrten Tasten berührt werden erscheint auf dem Display folgender Text: RS-485 sperrt die Touch-Tasten de_BA_OM70_multi-spot.docx 16/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 17: Weitere Tastenfunktionen

    Objekt knapp an der Signalreserve (Zu wenig Licht). Messfeldes. Alarmausgang aktiv. Einstellung OBJEKT (Hell oder dunkel) vornehmen. Grün Versorgungsspannung Kurzschluss Sensor betriebsbereit. Anschluss an Schaltausgang 1 oder 2 überprüfen. Avg DIST 112.42 mm de_BA_OM70_multi-spot.docx 17/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 18: Funktionsbaum

    5.2 Funktionsbaum Das über das Touchpanel erreichbare Menü ist nachfolgend zusammenfassend dargestellt. de_BA_OM70_multi-spot.docx 18/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 19: Live Monitor

    Messwert Referenzpunkt Position in mm Referenzachse Messbereichsende Anzeigebeispiel: Anzeigebeispiel: LIVE MONITOR LIVE MONITOR 30° ---- mm 10° 21.5mm HINWEIS Um Messfehler zu vermeiden, sollte der Winkel möglichst 0º betragen. de_BA_OM70_multi-spot.docx 19/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 20 Winkel der Oberfläche des Objekts gegenüber der Achse „Messbereichsende“ angezeigt. Wenn mit diesem Objekt in Richtung des vermuteten Referenzpunktes gefahren wird bis Position KANTE LINKS STEIGEND 0mm anzeigt, ist der Referenzpunkt gefunden. Gemäss Datenblatt Kapitel 6.1 de_BA_OM70_multi-spot.docx 20/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 21: Messtyp

    5.4 MESSTYP Der OM70 multi-spot kann gemessene Distanzen auf verschiedene Arten ausgeben. Der Messwert wird jeweils in mm errechnet und analog oder per RS485 ausgegeben. HINWEIS Wenn der MESSTYP geändert wird, dann werden SCALE OUT, DIGITAL OUT und MESSFELD auf Werkseinstellung zurückgesetzt.

  • Seite 22: Objekt

    Ausgang erst nach der Hälfte der gespeicherten Anzahl Messwerte eine Änderung bewirken (z.B. Anzahl Messwerte = 5 bedeutet, dass der Messwert am Ausgang erst nach 3 Messwerten beeinflusst wird). Gemäss Datenblatt Kapitel 6.1 Abhängig vom Messobjekt de_BA_OM70_multi-spot.docx 22/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 23 Wie im Diagramm dargestellt wird, der Moving average glättet den Ausgangswert. Im Gegensatz zum Median Filter kann es beim Moving average sein, dass die ausgegebenen Messwerte gar nie so gemessen wurden. Die Messfrequenz wird durch diesen Filter nicht beeinflusst, wohl aber die Ansprechzeit. de_BA_OM70_multi-spot.docx 23/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 24 1 / 500 Hz = 0.002 s Median = 7 / 2 (Formel: Messwerte / 2) = 4 Average = 16 Ansprechzeit = 0.002 * (4 + 16) = 0.04 s = 40 ms de_BA_OM70_multi-spot.docx 24/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 25: Messfeld

    Diese Funktion zeigt die von Objekten an. Nun wird ein Objekt langsam in Richtung des vermuteten Nullpunktes geschoben. Der Nullpunkt ist erreicht, sobald die Display-Anzeige des Sensors den Wert 0 mm anzeigt. de_BA_OM70_multi-spot.docx 25/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 26 Die Messfeldbreite (Distanz GRENZE LINKS zu GRENZE RECHTS) muss mindestens 2mm breit sein. 5.7.4 MESSFELD „Setzen max Werte“ setzt alle Einschränkungen des Messfeldes wieder auf die Standardeinstellungen zurück (Maximales Messfeld). de_BA_OM70_multi-spot.docx 26/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 27: Analog Out

    DIST WEIT <= Messbereichsende DIST WEIT >= Messbereichsanfang + Minimale Fenstergrösse* HINWEIS Die Messzyklen können durch Verkleinern der Fenstergrösse verkürzt werden, d.h. die Messfrequenz wird dadurch erhöht, siehe Datenblatt Kapitel 6.1. de_BA_OM70_multi-spot.docx 27/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 28 Hier kann die Kennlinie invertiert werden. Bei der positiven Kurve steigt beim Vergrössern des Messwertes das Ausgangssignal an, bei der negativen Kurve sinkt das Ausgangssignal. Pos. Steigung Neg. Steigung Messwert in mm Messbereichsanfang Messbereichsende de_BA_OM70_multi-spot.docx 28/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 29: Digital Out

    Schwelle Der Schaltpunkt wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss innerhalb des Messbereiches liegen (Zwischen Messbereichsanfang Sdc und Messbereichsende Sde -2x Hysterese Gemäss Datenblatt Kapitel 6.1 de_BA_OM70_multi-spot.docx 29/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 30 Hier kann der Ausgangpegel mit Aktiv High oder Aktiv Low invertiert werden. HINWEIS Sollte der MESSTYP geändert werden, dann werden die Einstellungen für den Schaltausgang verworfen, es wird für DIGITAL OUT die Werkseinstellung =Messbereichsende Sde wiederhergestellt. Gemäss Datenblatt Kapitel 6.1 de_BA_OM70_multi-spot.docx 30/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 31: System

    Hier werden Sensortyp und Seriennummer angezeigt. So kann der Sensor eindeutig identifiziert werden. • SENSOR TYP • SERIENNUMMER 5.10.5 SPRACHE Auswahl der Sprache: • English • Deutsch • Italiano • Français de_BA_OM70_multi-spot.docx 31/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 32 = AUS nach 5min SPRACHE = Englisch HINWEIS Bei „Reset“ wird die aktuelle Konfiguration im Sensor überschrieben, die gespeicherten Konfigurationen werden ebenfalls aus dem-Speicher gelöscht. Der Werkszustand wird wiederhergestellt. de_BA_OM70_multi-spot.docx 32/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 33: Einstellung

    Die Werte werden der Reihe nach angezeigt, mit der Taste DOWN kann zum nächsten Wert gesprungen werden. MESSTYP OBJEKT PRÄZISION SCALE OUT- Dist NAH SCALE OUT- Dist WEIT GRENZE LINKS GRENZE RECHTS SCHWELLE FENSTER P1 (FENSTER P2) PEGEL ANALOG OUT de_BA_OM70_multi-spot.docx 33/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 34: Funktion Und Definition

    1 % von Sd (Schaltpunkt) Messrate abhängig von Messfeld (Abstand). Min Wert: Maximales Messfeld; Max. Wert: 20% vom Messfeld Messrate abhängig von Messfeld (Breite) Messungen mit Baumer Standard-Messausrüstung und Objekten abhängig von Messdistanz Sd Messung auf 90% Reflektivität (Weiss) Messung mit Messtyp Mittelwert Messung mit Filterung Messbereich (Abstand) 100…112.5 mm...
  • Seite 35 LED gelb / LED rot LED gelb / LED rot Lichtquelle Laserdiode rot, gepulst Laserdiode rot, gepulst Einstellung Touch Display, RS485 Touch Display, RS485 Elektrische Daten OM70 multi-spot OM70 multi-spot 11155463 11112069 OM70-11155463 OM70-11112069 Betriebsspannungsbereich +Vs 15 ... 28 VDC 15 ... 28 VDC Stromaufnahme max.
  • Seite 36 Optische Eigenschaften OM70 multi-spot OM70 multi-spot 11155463 11112069 OM70-11155463 OM70-11112069 Lichtquelle InGaAlP -Laser Diode AlGaInP-Laser Diode Wellenlänge 656 nm 660 nm Betriebsmodus pulsed pulsed Pulsdauer Modus hell 0.6 ms 0.15 ms Modus dunkel 1.8 ms 0.8 ms Pulsperiode Modus hell >1.7 ms...
  • Seite 37 6.1.2 Dimensionen *Optische Achse de_BA_OM70_multi-spot.docx 37/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 38: Funktionsweise

    Distanz zu jedem einzelnen Messpunkt. Gemäss dem gewählten Modus wird der Messwert berechnet. Dank der Kalibrierung des Sensors ab Werk kann die Distanz zum Objekt in mm ausgegeben werden. de_BA_OM70_multi-spot.docx 38/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 39 Das Messfeld wird ab Werk auf die Gehäuse-Referenzflächen ausgerichtet. Dadurch ist die Strahlposition bei jedem Sensor exakt an derselben Stelle, wodurch die Planung und ein Sensortausch zum Kinderspiel werden. de_BA_OM70_multi-spot.docx 39/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 40: Messwiederholzeit Und Ansprechzeit

    Wenn der Sync-In Eingang High ist und danach, um eine Messung zu starten, wieder auf Low gelegt wird, dann beginnt der Sensor mit dem Belichtungsvorgang. Das heisst bei der Verwendung des Sync-In kann immer mit der schnellen Ansprechzeit von 2x Messwiederholzeit gerechnet werden. de_BA_OM70_multi-spot.docx 40/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 41: Hysterese

    Ein-und Ausschalten des Digitalausgangs bzw. Prellen führen. 6.4.2 Berechnung der Hysterese Die absolute Hysterese kann mithilfe der Angabe zur relativ Hysterese ℎ aus dem Datenblatt berechnet werden: × ℎ ℎ Schaltpunkt (SCHWELLE/FENSTER) de_BA_OM70_multi-spot.docx 41/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 42: Verhalten Des Schaltausgangs Bei Schwelle

    6.4.3 Verhalten des Schaltausgangs bei SCHWELLE Messwert Hysterese SCHWELLE High Pegel 6.4.4 Verhalten des Schaltausgangs bei FENSTER Messwert Hysterese FENSTER P2 FENSTER FENSTER P1 Hysterese High Pegel de_BA_OM70_multi-spot.docx 42/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 43: Messobjekt

    Objekt dunkel 6…18% Reflektivität 6.5.3 Normobjekt Die technischen Angaben der Sensoren im Datenblatt beziehen sich auf Messungen auf ein Baumer Normobjekt. Dieses Normobjekt ist in Grösse, Form und Farbe genau definiert, womit mehrere Messungen miteinander vergleichbar sind. Definition Normobjekt: •...

  • Seite 44: Schnittstellen Und Output

    In den Einstellungen des Sensors SYSTEM --> ANALOG OUT oder über einen RS485 Befehl kann die gewünschte Ausgangsfunktion Strom oder Spannung aktiviert werden. Analogausgang mit Funktion DISTANZ HINWEIS Verlässt das Objekt den Messbereich, wird der Analogausgang den letzten gültigen Zustand halten. de_BA_OM70_multi-spot.docx 44/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 45: Formeln Zur Umrechnung Des Analogen Signals

    ) + (20 $% ∗ ) − (4 $% ∗ 16 $% ∗ ( − ) + (10 ! ∗ 10 ! HINWEIS Sdc sowie Sde werden immer in mm angegeben. de_BA_OM70_multi-spot.docx 45/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 46 Sensoren durch die Sync-In Leitung asynchron betrieben werden. Die übergeordnete Steuerung erzeugt dazu die Signale. HINWEIS Sobald der Sync-In High ist (Hold), werden bis zur nächsten Messung alle Ausgangsfunktionen in ihrem letzten Zustand eingefroren. de_BA_OM70_multi-spot.docx 46/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 47 Sensor sofort mit der nächsten Messung. Start Messzyklus High Sync-In High Laser 1ms oder 3ms (Objekt weiss/schwarz) Kamera auslesen High Auswertungen Ausgänge setzen High Analog Ausgang 1 Messzyklus de_BA_OM70_multi-spot.docx 47/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 48 Messung. Alle Ausgaben werden gehalten (Hold Funktion). High Sync High Laser 1ms oder 3ms (Objekt weiss/schwarz) High Kamera auslesen Auswertungen Ausgänge setzen High Analog Ausgang Hold Funktion de_BA_OM70_multi-spot.docx 48/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 49 Geht der Sync-In von High auf Low Pegel, dann erhöht sich die Ansprechzeit im ersten Messzyklus um diese 5µs. High Sync-In 5µs High Laser 1ms oder 3ms (Objekt weiss/schwarz) High Kamera auslesen Auswertungen Ausgänge setzen High Analog Ausgang Messzyklus 1 Messzyklus 2 de_BA_OM70_multi-spot.docx 49/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 50 Bei Aktivierung der RS485 Schnittstelle werden der Analogausgang, der digitale Ausgang und der Alarmausgang deaktiviert, bzw. so geschaltet, wie wenn kein Objekt im Messbereich wäre. Weitere Informationen siehe separate RS 485 Anleitung. de_BA_OM70_multi-spot.docx 50/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 51 Wenn sich kein Objekt innerhalb des Messbereichs befindet, wird der Sensor den letzten gültigen Messwert halten. Der Alarmausgang ist während dieser Zeit High. Objekt Messbereich Objekt Objekt Objekt Förderband Bewegungsrichtung Analogausgang Alarmausgang de_BA_OM70_multi-spot.docx 51/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 52: Touchpanel

    Über vier Kapazitive Touch Bedienflächen kann der Sensor konfiguriert werden. 6.7.2 Vermassung 20.5 Kapazitive Bedienflächen 31.5 6.8 Speicher Alle am Sensor vorgenommenen Änderungen werden dauerhaft gespeichert und bestehen auch nach einem Stromausfall weiterhin. de_BA_OM70_multi-spot.docx 52/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 53: Standardabweichung

    Die rote Linie stellt den Mittelwert dar, die grünen Linien jeweils 1x Standardabweichung. Die Standardabweichung gibt an, wie eben die gemessene Linie ist. 6.55 6.45 6.35 6.25 6.15 Standardabweichung: 0.03 mm Max-Min = 0.157mm de_BA_OM70_multi-spot.docx 53/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 54: Sicherheitshinweise Und Wartung

    Kabelschirm muss grossflächig mit dem Steckergehäuse verbunden werden. Vorsicht Abweichungen von den hier angegebenen Verfahren und Einstellungen können zu gefährlicher Strahlungseinwirkung führen. 7.2 Sensor Beschriftung Hinweis- und Warnungsschild Zulassungsschild Identifikationsschild de_BA_OM70_multi-spot.docx 54/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 55 (z.B. durch Medikamenteneinwirkung) der Lidschlussreflex unterdrückt ist. FDA Zertifizierungsschild Das Sensor Identifizierungsschild enthält Folgende Informationen: • Firmenlogo • Sensor Markenname • QR-Code für Zusatzinfos • Artikelname und Artikelnummer • Produktinformationen • Seriennummer de_BA_OM70_multi-spot.docx 55/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 56: Einfluss Vom Fremdlicht

    Das Display und die Tasten sollten frei von Verunreinigungen und Feuchtigkeit sein. Wasser und Schmutz auf den Tasten kann deren Funktion beeinträchtigen. 7.6 Entsorgung Dieser Sensor enthält Elektronische Bauelemente. Bestandteile nach länderspezifischen Vorschriften entsorgen. de_BA_OM70_multi-spot.docx 56/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...

  • Seite 57: Fehlerbehebung Und Tipps

    Messbereichs befindet 3. Messtyp Avg DIST für die Distanz der Mittelwerte zum Objekt aktivieren 4. OBJEKT: Dunkel einstellen 5. Schaltausgang DIGITAL OUT als Schwelle auf 130 mm setzen Messwert Messbereich de_BA_OM70_multi-spot.docx 57/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 58 Glänzendes Objekt vermeiden • Sehr dunkles Objekt vermeiden • Zu viel Fremdlicht • Eingestellten Messmodus überprüfen (MESSTYP) Sendelaser leuchtet nur Sync-In Eingang ist auf High--> Auf Low legen schwach de_BA_OM70_multi-spot.docx 58/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 59 Measuring range distance error in chapter 6.1 corrected 12.10.2017 Minimum window size for digital output changed. Linearity deviation MR in % 2.3.2018 Precision filter values corrected. 21.03.2018 MESAX taken out. New name: OM70 multi-spot de_BA_OM70_multi-spot.docx 59/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
  • Seite 60 60/60 Baumer Electric AG 22.03.2018 07:15/tof V1.2 ANW_81156398 Frauenfeld, Switzerland...
