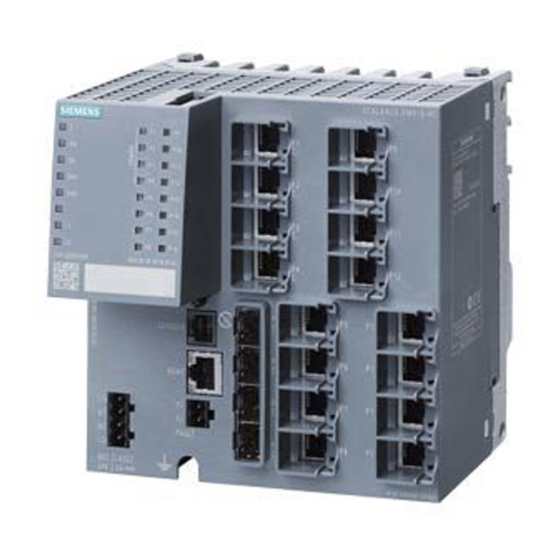

Siemens SCALANCE XM-400 Betriebsanleitung

Simatic net industrial ethernet switches
Vorschau ausblenden Andere Handbücher für SCALANCE XM-400:
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC NET
Industrial Ethernet Switches
SCALANCE XM-400
Betriebsanleitung
05/2017
C79000-G8900-C306-07
___________________
Einleitung
___________________
Sicherheitshinweise
___________________
Gerätebeschreibung
___________________
Montage
___________________
Anschließen
___________________
Instandhalten und Warten
___________________
Technische Daten
___________________
Maßzeichnungen
___________________
Zulassungen
1
2
3
4
5
6
7
8
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SCALANCE XM-400

Inhaltszusammenfassung für Siemens SCALANCE XM-400

  • Seite 1 ___________________ Einleitung ___________________ Sicherheitshinweise ___________________ Gerätebeschreibung SIMATIC NET ___________________ Montage Industrial Ethernet Switches SCALANCE XM-400 ___________________ Anschließen ___________________ Instandhalten und Warten Betriebsanleitung ___________________ Technische Daten ___________________ Maßzeichnungen ___________________ Zulassungen 05/2017 C79000-G8900-C306-07...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Near Field Communication ..................... 39 Montage ............................... 41 Sicherheit bei der Montage ..................... 41 Montagearten .......................... 43 Hutschienenmontage ......................43 Profilschienenmontage S7-300 ....................44 Profilschienenmontage S7-1500 ..................... 46 Montage eines Extenders ....................... 47 Allgemeine Hinweise für Stecktransceiver................50 SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 4 Technische Daten SCALANCE XM408-4C ................63 Technische Daten SCALANCE XM408-8C ................64 Technische Daten SCALANCE XM416-4C ................66 Switching-Eigenschaften ......................68 Maßzeichnungen ..........................69 Maßzeichnungen SCALANCE XM-400 ................. 69 Maßzeichnungen Extender ....................72 Zulassungen ............................75 Index ..............................81 SCALANCE XM-400...

  • Seite 5: Einleitung

    Diese Betriebsanleitung gilt für folgende Geräte: ● SCALANCE XM408-4C ● SCALANCE XM408-8C ● SCALANCE XM416-4C Soweit nicht anders erwähnt, beziehen sich die Beschreibungen in dieser Betriebsanleitung auf alle Geräte der Produktgruppe SCALANCE XM-400, die im Gültigkeitsbereich genannt werden. Verwendete Bezeichnungen Einteilung Beschreibung...
  • Seite 6 ● Auf dem Datenträger, der manchen Produkten beiliegt: – Produkt-CD / Produkt-DVD – SIMATIC NET Manual Collection ● Auf den Internetseiten des Siemens Industry Online Support unter folgenden Beitrags- IDs: – 27069465 (http://support.automation.siemens.com/WW/view/de/27069465) Industrial Ethernet / PROFINET Industrial Ethernet Systemhandbuch –...
  • Seite 7 ● Im Internet unter folgender Adresse: 50305045 (http://support.automation.siemens.com/WW/view/de/50305045) Kataloge Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: ● SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI ● SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST ●...
  • Seite 8 Weiterführende Informationen über Industrial Security finden Sie unter folgender Adresse: http://www.siemens.com/industrialsecurity (http://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.

  • Seite 9: Sicherheitshinweise

    Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Division 2, Groups A, B, C und D und in nicht explosionsgefährdeten Bereichen geeignet. Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 10: Security-Empfehlungen

    ● Wenn das Gerät öffentlich zugänglich ist, deaktivieren Sie die Funktionen des Tasters über die Software. ● Sperren Sie ungenutzte physische Ports auf dem Gerät. Ungenutzte Ports können verwendet werden, um unerlaubt auf die Anlage zuzugreifen. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 11: Zertifikate Und Schlüssel

    ● Halten Sie die Firmware aktuell. Informieren Sie sich regelmäßig über Sicherheitsupdates für das Gerät. Informationen hierzu finden Sie auf den Internetseiten Industrial Security (http://www.siemens.com/industrialsecurity). ● Informieren Sie sich regelmäßig über Security-Empfehlungen, die vom Siemens ProductCERT veröffentlicht werden (http://www.siemens.com/cert/de/cert-security- advisories.htm).

  • Seite 12: Sichere/Unsichere Protokolle Und Dienste

    ● Beschränken Sie die nach außen angebotenen Dienste und Protokolle auf das erforderliche Mindestmaß. ● Aktivieren Sie für die DCP-Funktion nach der Inbetriebnahme den Modus "Schreibgeschützt". ● Wenn Sie RADIUS für den Management-Zugriff auf das Gerät verwenden, aktivieren Sie sichere Protokolle und Dienste. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 13 ● Werkseinstellung – Offen Die Werkseinstellung des Ports ist "Offen". – Geschlossen Die Werkseinstellung des Ports ist "Geschlossen". ● Authentifizierung Gibt an, ob das Protokoll authentifiziert ist. ● Verschlüsselung Gibt an, ob die Übertragung verschlüsselt ist. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 14 Syslog UDP/514 Offen (wenn konfigu- Offen Nein Nein riert) RADIUS UDP/1812,18 Offen (wenn konfigu- Geschlossen Nein Nein riert) TFTP UDP/69 Offen (wenn konfigu- Geschlossen Nein Nein riert) UDP/520 Offen (wenn konfigu- Geschlossen Nein Nein riert) SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 15: Gerätebeschreibung

    Extendern (Port Extender und Function Extender). Grundgerät (SCALANCE XM-400) Grundeigenschaften Bei den Grundgeräten SCALANCE XM-400 handelt es sich um modulare Kompaktswitches mit festen RJ45-Ports (10/100/1000 MBit/s) und Stecktransceiver-Steckplätzen, die individuell bestückt werden können. Die Stecktransceiver-Steckplätze sind Combo Ports. Ein SCALANCE XM-400 kann maximal 24 Ports mit 10/100/1000 MBit/s verwalten.
  • Seite 16 Sie haben nach rechts eine Erweiterungsschnittstelle zur Verbindung mit dem Grundgerät. Funktion Extender funktionieren mit jedem Grundgerät. Der BUS ANALYZER Agent XM-400 kann als Function Extender für SCALANCE XM-400 eingesetzt werden. Als Function Extender ist der BUS ANALYZER Agent XM-400 eine modulare Netzwerkkomponente mit 4 internen Monitor-Ports für Port Mirroring.

  • Seite 17: Produktübersicht

    16 RJ45-Ports, 4 Stecktransceiver-Steckplätze, max. 1 Port Extender 6GK5 416-4GR00- und 1 Function Extender, Layer 3 integriert 2AM2 Typenbezeichnung Die Typenbezeichnung eines SCALANCE XM-400 setzt sich aus mehreren Teilen zusammen, die folgende Bedeutung haben: Schnittstellen Gerät Anzahl der elektrischen Anzahl der Combo Ports Anzahl der Steckplätze für...

  • Seite 18: Zubehör

    Gerätebeschreibung 3.3 Zubehör Lieferumfang Folgende Teile gehören zum Lieferumfang eines SCALANCE XM-400: ● Ein IE-Switch mit Wechselmedium C-PLUG ● Eine Produkt-DVD mit Dokumentation und Software ● Eine Befestigungsschraube für die Montage auf einer S7-Profilschiene ● Ein 4-poliger Klemmenblock für die Spannungsversorgung (Federzugklemme) ●...

  • Seite 19: Stecktransceiver Sfp

    Umgebungstemperatur auf 50 °C. Sie dürfen nur bis zu 4 Stecktransceiver der Typen LH, LH+, ELH bzw. ELH200 im Grundgerät verwenden. Die Werte der Umgebungstemperatur ohne Stecktransceiver finden Sie im Kapitel "Technische Daten (Seite 63)". SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 20: Poe-Spannungsversorgung

    1 x 100 MBit/s ST-Port optisch für Glas-LWL (Mul- 6GK5 991-1AB00-8AA0 timode) bis max. 5 km STP991-1LD 1 x 100 MBit/s, ST-Port optisch für Glas-LWL 6GK5 991-1AC00-8AA0 (Singlemode) bis max. 26 km Können nur in SCP- und STP-Steckplätzen betrieben werden. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 21: Ersatzteile

    Gerätebeschreibung 3.4 Ersatzteile Ersatzteile Folgende Ersatzteile stehen für SCALANCE XM-400 zur Verfügung: Komponente Beschreibung Artikelnummer C-PLUG Configuration-Plug, 6GK1 900-0AB00 Wechselmedium zur Speicherung von Konfigurationsdaten Federzugklemmenblock 4-pol. 4-poliger Federzugklemmenblock zum Anschluss der 6GK5 980-1DB10-0AA5 Spannungsversorgung (DC 24 V), für SCALANCE X/W/S/M, 5 Stück pro Packung...

  • Seite 22: Ansichten

    ③ Steckplätze für Stecktransceiver (STP und SCP) ④ Befestigungsstelle für die Montage auf einer S7-Profilschiene (auf der Geräteunterseite, nicht im Bild) ⑤ Erdung (auf der Geräteunterseite, nicht im Bild) ⑥ LED-Anzeige ⑦ Steckplatz für C-PLUG/KEY-PLUG SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 23: Geräteansicht Eines Scalance Xm408-8C

    Erweiterungsschnittstelle mit Abdeckung ③ Steckplätze für Stecktransceiver (SFP) ④ Befestigungsstelle für die Montage auf einer S7-Profilschiene (auf der Geräteunterseite, nicht im Bild) ⑤ Erdung (auf der Geräteunterseite, nicht im Bild) ⑥ LED-Anzeige ⑦ Steckplatz für C-PLUG/KEY-PLUG SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 24: Geräteansicht Eines Scalance Xm416-4C

    Erweiterungsschnittstelle mit Abdeckung ③ Steckplätze für Stecktransceiver (SFP) ④ Befestigungsstelle für die Montage auf einer S7-Profilschiene (auf der Geräteunterseite, nicht im Bild) ⑤ Erdung (auf der Geräteunterseite, nicht im Bild) ⑥ LED-Anzeige ⑦ Steckplatz für C-PLUG/KEY-PLUG SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 25: Taster Select/Set

    Gerätebeschreibung 3.6 Taster SELECT/SET Taster SELECT/SET Position Auf der Front des SCALANCE XM-400 befindet sich der Taster "SELECT/SET". Bild 3-1 Position des Tasters "SELECT/SET" am SCALANCE XM-400 Anzeigemodus einstellen Um den gewünschten Anzeigemodus einzustellen, drücken Sie den Taster "SELECT/SET". Detailinformationen zu den Anzeigemodi finden Sie im Kapitel "LEDs "DM1" und "DM2"...
  • Seite 26 Nachdem Sie den Taster 12 Sekunden gedrückt haben, sind die werksseitigen Voreinstellungen wiederhergestellt. Wenn Sie den Taster vor Ablauf der 12 Sekunden loslassen, wird der Vorgang des Zurücksetzens abgebrochen. Taster aktivieren und deaktivieren Sie können über die Projektierung die Funktion des Tasters aktivieren bzw. deaktivieren. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 27: Meldemaske Definieren

    Der Redundanzmanager und die Medienredundanz sind deaktiviert. Ergebnis: Nach dem Aktivieren des Redundanzmanagers ist auch die Medienredundanz eingeschaltet. – Ausgangszustand: Der Redundanzmanager und die Medienredundanz sind aktiviert. Ergebnis: Nach dem Deaktivieren des Redundanzmanagers bleibt die Medienredundanz eingeschaltet. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 28: Led-Anzeige

    Das Gerät ist kein Redundanzmanager. Grün Das Gerät ist Redundanzmanager. Der Ring arbeitet fehlerfrei, die Überwachung ist eingeschaltet. Grün Blinkt Das Gerät ist Redundanzmanager. Es wurde eine Unterbrechung im Ring erkannt und das Gerät hat durchgeschaltet. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 29: Led "Sb

    Abhängig von dem eingestellten Anzeigemodus zeigen die LEDs "L1", "L2" und die Port- LEDs unterschiedliche Informationen an. LED-Farbe LED-Status Bedeutung LED DM1 LED DM2 Anzeigemodus A Grün Anzeigemodus B Grün Anzeigemodus C Grün Anzeigemodus D Grün Blinkt Anzeigemodus E SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 30: Anzeigemodus Einstellen

    LED-Farbe LED-Status Spannungsversorgung wird nicht überwacht. Wenn die Spannungsversorgung unter 17 V fällt, spricht der Mel- dekontakt nicht an. Grün Spannungsversorgung wird überwacht. Wenn die Spannungsversorgung unter 17 V fällt, spricht der Mel- dekontakt an. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 31: Port-Leds

    Port arbeitet mit 10 Gbit/s Wenn bei fest eingestellter Übertragungsart (Autonegotiation aus) ein Verbindungsfehler auftritt, wird weiterhin der Sollzustand, also die eingestellte Übertragungsgeschwindigkeit (1000 Mbit/s, 100 Mbit/s, 10 Mbit/s), angezeigt. Bei aktivierter Autonegotiation erlischt bei einem Verbindungsfehler die Port-LED. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 32 Blinkt 4 x pro Periode* Link vorhanden und im Zustand "Monitor Port". In diesem Zustand wird der Datenverkehr eines anderen Ports auf diesen Port gespiegelt. Gelb Blinkt / leuchtet Datenempfang am Port * 1 Periode ≙ 2,5 Sekunden SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 33 Im Anzeigemodus E können Sie an den Port-LEDs ablesen, ob das angeschlossene Gerät über PoE versorgt wird. LED-Farbe LED-Status Bedeutung Das angeschlossene Gerät wird nicht über PoE versorgt. Grün Das angeschlossene Gerät wird über PoE versorgt. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 34: C-Plug/Key-Plug

    MAC-Adresse. Ein C-PLUG speichert die aktuelle Konfiguration eines Geräts. Ein KEY-PLUG enthält zusätzlich zur Konfiguration eine Lizenz, mit der die Layer 3- Funktionalität freigeschaltet wird. Hinweis Ein Gerät kann auch ohne C-PLUG/KEY-PLUG betrieben werden. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 35 Geräts (LEDs, Web Based Management (WBM), SNMP, Command Line Interface (CLI) und PROFINET-Diagnose) signalisiert. Der Anwender hat dann die Möglichkeit, den C-PLUG/KEY-PLUG wieder zu entfernen oder durch die Anwahl einer entsprechenden Option den C-PLUG/KEY-PLUG neu zu formatieren. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 36: Austausch Des C-Plug/Key-Plug

    Der Steckplatz des C-PLUG/KEY-PLUG befindet sich auf der Gehäuseoberseite des Geräts. C-PLUG/KEY-PLUG tauschen C-PLUG/KEY-PLUG entnehmen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie einen Schraubendreher zwischen die Vorderkante des C-PLUG/KEY-PLUG (A) und den Steckplatz und lösen Sie den C-PLUG/KEY-PLUG. 3. Entnehmen Sie den C-PLUG/KEY-PLUG. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 37: Funktionen

    Für jeden Combo Port gibt es eine LED. Die LEDs für die Combo Ports sind durch eine vertikale Linie und das Wort "COMBO" speziell gekennzeichnet. Die Beschriftung der Combo Port-LEDs unterscheidet sich nicht von der Beschriftung der anderen LEDs, z. B. "P3". SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 38: Modus Einstellen

    Sie werden über die Ethernetleitung mit Energie versorgt. Power over Ethernet bei SCALANCE XM-400 Bei SCALANCE XM-400 können Sie die Funktion „Power over Ethernet" über den Port Extender PE408PoE als Energieererzeuger nutzen. Passende PoE-Spannungsversorgungen finden Sie im Kapitel "Zubehör (Seite 18)".

  • Seite 39: Near Field Communication

    Bild 3-2 Position der Near Field Communication am SCALANCE XM-400 Informationen auslesen Um mit NFC Informationen über den SCALANCE XM-400 auszulesen, gehen Sie wie folgt vor: 1. Schalten Sie die Near Field Communication am SCALANCE XM-400 ein. Standardmäßig ist die Funktion ausgeschaltet.
  • Seite 40 Gerätebeschreibung 3.9 Funktionen SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 41: Montage

    Das Gerät darf nur in einer Umgebung der Verschmutzungsklasse 1 oder 2 betrieben werden (vgl. IEC60664-1). WARNUNG Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 42: Weitere Hinweise

    Dokument sowie in den Systemhandbüchern "Industrial Ethernet / PROFINET Industrial Ethernet" und "Industrial Ethernet / PROFINET Passive Netzkomponenten" beschrieben sind. Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "AUTOHOTSPOT", im Abschnitt "Weiterführende Dokumentation". SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 43: Montagearten

    Schockbelastungen (> 10 g) keinen ausreichenden Halt. Das Gerät kann sich unter diesen Einsatzbedingungen aus der Befestigung lösen und Personen verletzen. Montieren Sie das Gerät beim Einsatz im Schiffbau oder bei sehr hohen Schockbelastungen auf eine S7-Profilschiene. Bild 4-1 Montage Hutschiene SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 44: Profilschienenmontage S7-300

    2. Entriegeln Sie mit einem Schraubendreher die Hutschienenverrastung an der Unterseite des Geräts. 3. Heben Sie das Gerät unten von der Hutschiene weg. Profilschienenmontage S7-300 Montage auf einer S7-300 Profilschiene Bild 4-2 Montage Profilschiene S7-300 SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 45: Demontage

    Um das Gerät von der Profilschiene zu demontieren, gehen Sie wie folgt vor: 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Lösen Sie die Verschraubung an der Unterseite der Profilschiene. 3. Heben Sie das Gerät von der Profilschiene ab. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 46: Profilschienenmontage S7-1500

    3. Montieren Sie die Anschlüsse für die Spannungsversorgung, siehe Kapitel "Spannungsversorgung (Seite 54)". 4. Montieren Sie die Anschlüsse für den Meldekontakt, siehe Kapitel "Meldekontakt (Seite 56)". 5. Stecken Sie die Klemmenblöcke in die dafür vorgesehenen Buchsen am Gerät. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 47: Montage Eines Extenders

    Ports der Extender. Die Spannung, die dem Port Extender PE408PoE für Power over Ethernet zur Verfügung steht, kommt nicht vom Grundgerät. Schließen Sie hierzu eine externe Spannungsquelle an, siehe z.B. Kapitel "Zubehör (Seite 18)". SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 48 2. Stecken Sie die beiden Geräte so zusammen, dass die beiden Zentrierpins von den ① gegenüberliegenden Öffnungen aufgenommen werden 3. Drücken Sie die Geräte zusammen bis beide Geräte bündig miteinander abschließen. Die Zentrierpins rasten hörbar ein. Dabei wird die Verriegelung automatisch kurz nach oben gedrückt. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 49 ● Die rote Fehler-LED "F" leuchtet. ● Das Ereignis wird in der Log-Tabelle im WBM angezeigt. Extender aktivieren Um den getauschten Extender zu aktivieren, starten Sie den IE-Switch neu: ● Der Extender ist aktiv. ● Die Fehler-LED "F" erlischt. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 50: Allgemeine Hinweise Für Stecktransceiver

    Allgemeine Hinweise für Stecktransceiver WARNUNG Nur zugelassene Stecktransceiver verwenden Wenn Sie Stecktransceiver verwenden, die nicht von der Siemens AG freigegeben sind, ist eine spezifikationsgemäße Funktion des Geräts nicht sichergestellt. Wenn Sie nicht zugelassene Stecktransceiver verwenden, kann dies zu folgenden Problemen führen: •...

  • Seite 51: Anschließen

    Optische Buchsen und Stecker sind empfindlich gegenüber Verschmutzung der Stirnfläche. Verschmutzungen können zum Ausfall des optischen Übertragungsnetzes führen. Verschließen Sie ungenutzte optische Buchsen und Stecker sowie Stecktransceiver und Steckplätze mit den mitgelieferten Schutzkappen. Entfernen Sie die Schutzkappen erst unmittelbar bevor Sie die Steckverbindung nutzen. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 52 Sicherheitshinweisen zum Explosionsschutz die folgenden Sicherheitshinweise berücksichtigen: WARNUNG Treffen Sie Maßnahmen, um transiente Überspannungen von mehr als 40% der Nennspannung zu verhindern. Das ist gewährleistet, wenn Sie die Geräte ausschließlich mit SELV (Sicherheitskleinspannung) betreiben. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 53 The LAN is considered to be in an "environment A" according to IEEE802.3 or "environment 0" according to IEC TR 62102, respectively. Never connect directly to TNV-circuits (Telephone Network) or WAN (Wide Area Network). SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 54: Federzugklemme

    Pulse geschützt, die z. B. durch Blitzschlag oder das Schalten großer Lasten entstehen können. Die Robustheit von IE-Switches SCALANCE XM-400 gegen elektromagnetische Störungen wird unter anderem mit der Prüfung "Surge Immunity Test" nach EN61000-4-5 nachgewiesen. Für diese Prüfung ist ein Überspannungsschutz für die Spannungsversorgungsleitungen erforderlich.

  • Seite 55: Informationen Zur Spannungsversorgung

    ● Verwenden Sie zum Verdrahten des Spannungsanschlusses Kupferkabel der Kategorie AWG18-12 oder Kabel mit einem Querschnitt von 0,75 bis 2,5 mm². Position und Belegung Bild 5-1 Position der Spannungsversorgung am SCALANCE XM-400 und Belegung des Klemmenblocks Kontakt Belegung DC 24 V...

  • Seite 56: Meldekontakt

    Der Meldekontakt darf mit maximal 100 mA belastet werden (Sicherheitskleinspannung SELV DC 24 V). Bei höheren Spannungen oder Strömen kann das Gerät beschädigt werden! Position und Belegung Bild 5-2 Position des Meldekontakts am SCALANCE XM-400 und Belegung des Klemmenblocks Pin-Nummer Belegung Pin 1 Pin 2...

  • Seite 57: Signalisierung Von Fehlern

    Stecker und 9-poliger Sub-D-Buchse. Das Anschlusskabel für die serielle Schnittstelle gehört zum Lieferumfang des Geräts und kann als Ersatzteil bestellt werden. Position und Belegung Bild 5-3 Position und Pinbelegung der seriellen Schnittstelle (RJ11-Buchse) am SCALANCE XM- 400 sowie Pinbelegung der Sub-D-Buchse. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 58: Belegung Des Anschlusskabels

    TD (Transmit Data) TD (Transmit Data) RD (Receive Data) SG (Signal Ground) RD (Receive Data) SG (Signal Ground) Hinweis Belegung der RJ11-Buchse am Gerät Die RJ11-Buchse am Gerät ist passend zum RJ11-Stecker des mitgelieferten Anschlusskabels belegt. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 59: Out-Of-Band-Schnittstelle

    ● Ein Zugang zum Gerät ist auch unabhängig von den anderen Ethernet-Ports möglich. ● Die Out-of-Band-Schnittstelle ermöglicht einen direkten IP-Zugriff auf das WBM des Geräts. Position und Belegung Bild 5-4 Position und Pinbelegung der Out-of-Band-Schnittstelle (RJ45-Buchse) am SCALANCE XM-400. SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 60: 5.7 Funktionserdung

    Funktionserdung Position Die Funktionserdung erfolgt über eine Erdungsschraube. Der Anschluss für die Erdungsleitung befindet sich in der Mitte der Gehäuseunterseite. Bild 5-5 Position der Erdungsschraube beim SCALANCE XM-400 Funktionserdung anschließen ① Erdungsklemme mit Leitung ② Schraube mit Spannscheibe und Scheibe Um die Funktionserdung anzuschließen, gehen Sie wie folgt vor:...

  • Seite 61: Instandhalten Und Warten

    Instandhalten und Warten Laden einer neuen Firmware über TFTP ohne WBM und CLI Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Vorgehensweise unter Microsoft Windows Über TFTP können Sie ein Gerät mit einer neuen Firmware versehen, selbst dann, wenn es nicht über das WBM oder CLI erreichbar ist.

  • Seite 62: Wiederherstellen Der Werkseinstellungen

    4. Lassen Sie nun den Taster los und warten Sie, bis die Fehler-LED "F" wieder erlischt. 5. Das Gerät startet automatisch mit den Werkseinstellungen. Wiederherstellen der Werkseinstellungen im Betrieb Sie können das Gerät auch während des Betriebs auf Werkseinstellungen zurücksetzen, siehe Kapitel "Taster SELECT/SET (Seite 25)". SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 63: Technische Daten

    8 x RJ45 mit 1000 Mbit/s Stromaufnahme bei DC 24 V 0,6 A Verlustwirkleistung bei DC 24 V 48 W 14,4 W Meldekontakt Anzahl Ausführung Klemmenblock, 2-polig Zulässiger Spannungsbereich DC 24 V Belastbarkeit max. 100 mA SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 64: Technische Daten Scalance Xm408-8C

    Anschluss SFP-Stecktransceiver • (LC-Port) Übertragungsgeschwindigkeit 100 / 1000 Mbit/s Diagnose-Schnittstelle Serielle Schnittstelle Anzahl Anschluss RJ11-Buchse Out-of-Band-Schnittstelle Anzahl Anschluss RJ45-Buchse Elektrische Daten Spannungsversorgung Nennspannung DC 24 V Spannungsbereich DC 19,2V - DC 28,8V Ausführung Klemmenblock, 4-polig SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 65 Abmessungen (B x H x T) 140 x 150 x 125 mm Montagemöglichkeiten Montage auf Hutschiene • Montage auf S7-300 Profilschiene • Montage auf S7-1500 Profilschiene • Mean time between failure (MTBF) bei 40 °C Umgebungstemperatur 28 Jahre SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 66: Technische Daten Scalance Xm416-4C

    -40 °C ... +65 °C CSA C22.2 No.142: Temperatur der Während Lagerung -40 °C ... +85 °C Umgebungsluft Während Transport -40 °C ... +85 °C Relative Luftfeuchte Während Betrieb, bei 25 °C ≤ 95 %, ohne Kondensation SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 67 Abmessungen (B x H x T) 140 x 150 x 125 mm Montagemöglichkeiten Montage auf Hutschiene • Montage auf S7-300 Profilschiene • Montage auf S7-1500 Profilschiene • Mean time between failure (MTBF) bei 40 °C Umgebungstemperatur 22 Jahre SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 68: Switching-Eigenschaften

    8127 81274 1518 Byte Hinweis Die Anzahl der in Linie geschalteten SCALANCE XM-400 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den IE-Switch wird dieses durch die Store-and-Forward-Funktion des SCALANCE XM-400 um 25-70 Mikrosekunden (bei 1000 Mbit/s) verzögert. SCALANCE XM-400...

  • Seite 69: Maßzeichnungen

    Maßzeichnungen Maßzeichnungen SCALANCE XM-400 Hinweis Die Maße sind in mm angegeben. Vorderansicht SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 70 Maßzeichnungen 8.1 Maßzeichnungen SCALANCE XM-400 Seitenansicht SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 71 Maßzeichnungen 8.1 Maßzeichnungen SCALANCE XM-400 Draufsicht SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 72: Maßzeichnungen Extender

    Maßzeichnungen 8.2 Maßzeichnungen Extender Maßzeichnungen Extender Hinweis Montage auf einer Schiene Beachten Sie folgende Maße, wenn Sie zwei Geräte auf einer Schiene montieren wollen. Vorderansicht SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 73 Maßzeichnungen 8.2 Maßzeichnungen Extender Draufsicht SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 74 Maßzeichnungen 8.2 Maßzeichnungen Extender SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 75: Zulassungen

    Richtlinie des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Die EU-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW/view/de/33118389/134200). Die EU-Konformitätserklärung steht allen zuständigen Behörden zur Verfügung bei: Siemens Aktiengesellschaft...

  • Seite 76: Eg-Richtlinien

    Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW/view/de). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen bis 19.04.2016 die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in...
  • Seite 77 ● UL 508 ● CSA C22.2 No. 142-M1987 Report-Nr. E85972 cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ● CSA C22.2 No. 60950-1-03 Report-Nr. E115352 SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 78: Kennzeichnung Für Eurasische Zollunion

    Deklaration der Konformität gemäß technischer Vorschriften der Zollunion (TR CU) Sicherheit elektrischer Betriebsmittel Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte stimmen in der von der Siemens AG in Verkehr gebrachten Ausführung mit den Vorschriften der folgenden europäischen Richtlinie überein: ● EN 60950-1...

  • Seite 79: Kennzeichnung Fda Und Iec

    6 Schocks pro Achse 1 Oktave/min, 20 Sweeps 1 Oktave/min, 20 Sweeps SCALANCE XM408-4C ● ● ● SCALANCE XM408-8C ● ● ● SCALANCE XM416-4C ● ● ● * Hinweis: Bei Montage auf einer S7-300 oder S7-1500 Profilschiene SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...

  • Seite 80: Aufbaurichtlinien Beachten

    Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "AUTOHOTSPOT", im Abschnitt "Weiterführende Dokumentation". ● Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (http://support.automation.siemens.com/WW/view/de/60612658) WARNUNG Es kann ein Personen- und Sachschaden eintreten Durch die Installation von Erweiterungen, die nicht für SIMATIC NET-Produkte bzw. deren Zielsysteme zugelassen sind, können die Anforderungen und Vorschriften für Sicherheit...

  • Seite 81: Index

    Function Extender BUS ANALYZER Agent XM- Out-of-Band-Schnittstelle, 59, 59, 61 400, 16, 20 Funktionserdung, 60 PE408PoE, 5, 38, 47 PLUG, 34 Gerät zurücksetzen, 25, 62, 62 PoE, 38, 47 Glossar, 7 Port Extender PE408PoE, 38, 47 SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
  • Seite 82 Bereichen, 9, 41, 51 SIMATIC NET-Glossar, 7 SIMATIC NET-Handbuch, 7 Spannungsversorgung, 5, 20, 38, 47, 55 Stecktransceiver, 5 SCP, 20, 22 SFP, 23, 24 STP, 20, 22 Stecktransceiver-Steckplätze, 15 STP, 5 STP-Stecktransceiver, 20, 22 Systemhandbuch, 6, 42, 80 SCALANCE XM-400 Betriebsanleitung, 05/2017, C79000-G8900-C306-07...
