Kapitel 2
Installieren des Geräts

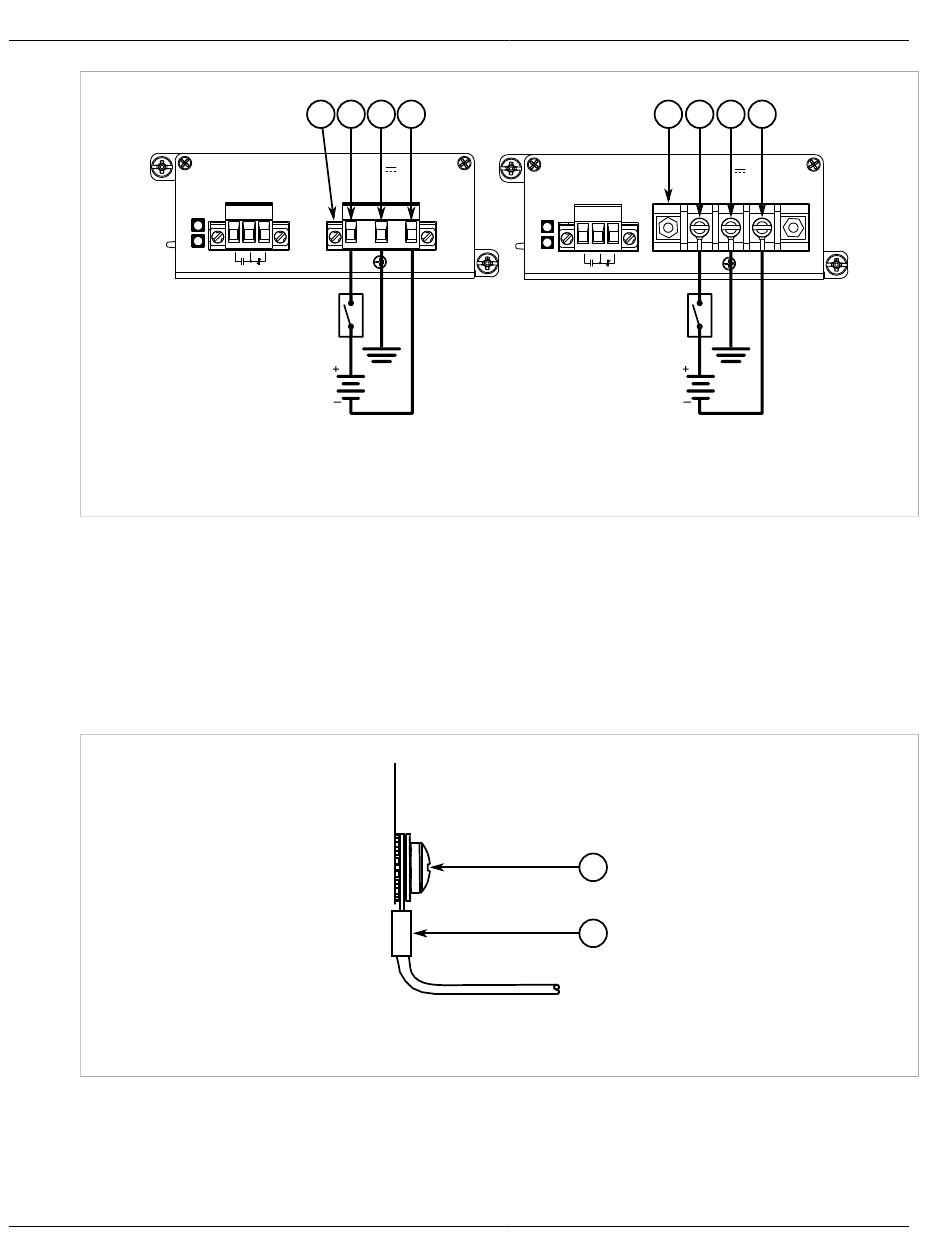

Abbildung 8: Verdrahtung der DC-Reihenklemme – Steckbare Reihenklemme für 12-, 24- und 48-V-
Stromversorgungen
1. Reihenklemme mit 3 Anschlüssen 2. Plusklemme (+) 3. Minusklemme (-) 4. Erdungsklemme
2. Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme (+) an der Reihenklemme.
3. Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme (-) an der Reihenklemme.
4. Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren Erdungsleiter, um die masseklemme
mit dem Gehäusemasseanschluss zu verbinden. Die Überspannungsmasseklemme wird als Erdungsleiter für
alle Überspannungsschutzschaltungen im Gerät verwendet.
5. Befestigen Sie die Erdungsklemme an der Spannungsquelle mit einer Ringöse Nr. 10 und einer Schraube Nr.
10-32 an der Gehäusemasseklemme am Gerät. Stellen Sie sicher, dass die Öse mit einem Drehmoment von
3,4 Nm (30 lbf·in) festgezogen wird.
Abbildung 9: Gehäusemasseanschluss
1. Schraube Nr. 10-32 2. Ringöse Nr. 10
6. Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei 48-V-
Gleichstromversorgungen obligatorisch.
16
1 3 4 5 2 3 4
1
2
Anschließen der DC-Niederspannungsversorgung
