Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten.
INHALT
• Abschnitt 3.1, „Anschließen an das Gerät"
• Abschnitt 3.2, „Konfigurieren des Geräts"
• Abschnitt 3.3, „Zugreifen auf die CompactFlash-Karte"
Abschnitt 3.1
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROX II-Konsole und
die Webschnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROX II-
Benutzerhandbuch für den RUGGEDCOM RX1500.
Serieller Konsolenport und Verwaltungsport
Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder Verwaltungsport anschließen, um auf die
Bootzeit-Steuerung und die RUGGEDCOM ROX II-Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist
der Zugriff auf die Konsolenschnittstelle des RUGGEDCOM ROX II möglich, während über den Verwaltungsport der
Zugriff auf die Konsole und Webschnittstellen des ROX II ermöglicht wird.
WICHTIG!
Die seriellen Konsolenports und Verwaltungsports dienen ausschließlich als temporäre Verbindungen
während der Erstkonfiguration und Fehlerbehebung.
Der serielle Konsolenport implementiert RS232 DCE (Data Communication Equipment) an einem DB9-
Steckverbinder. Der Port hat die folgende Pinbelegung:

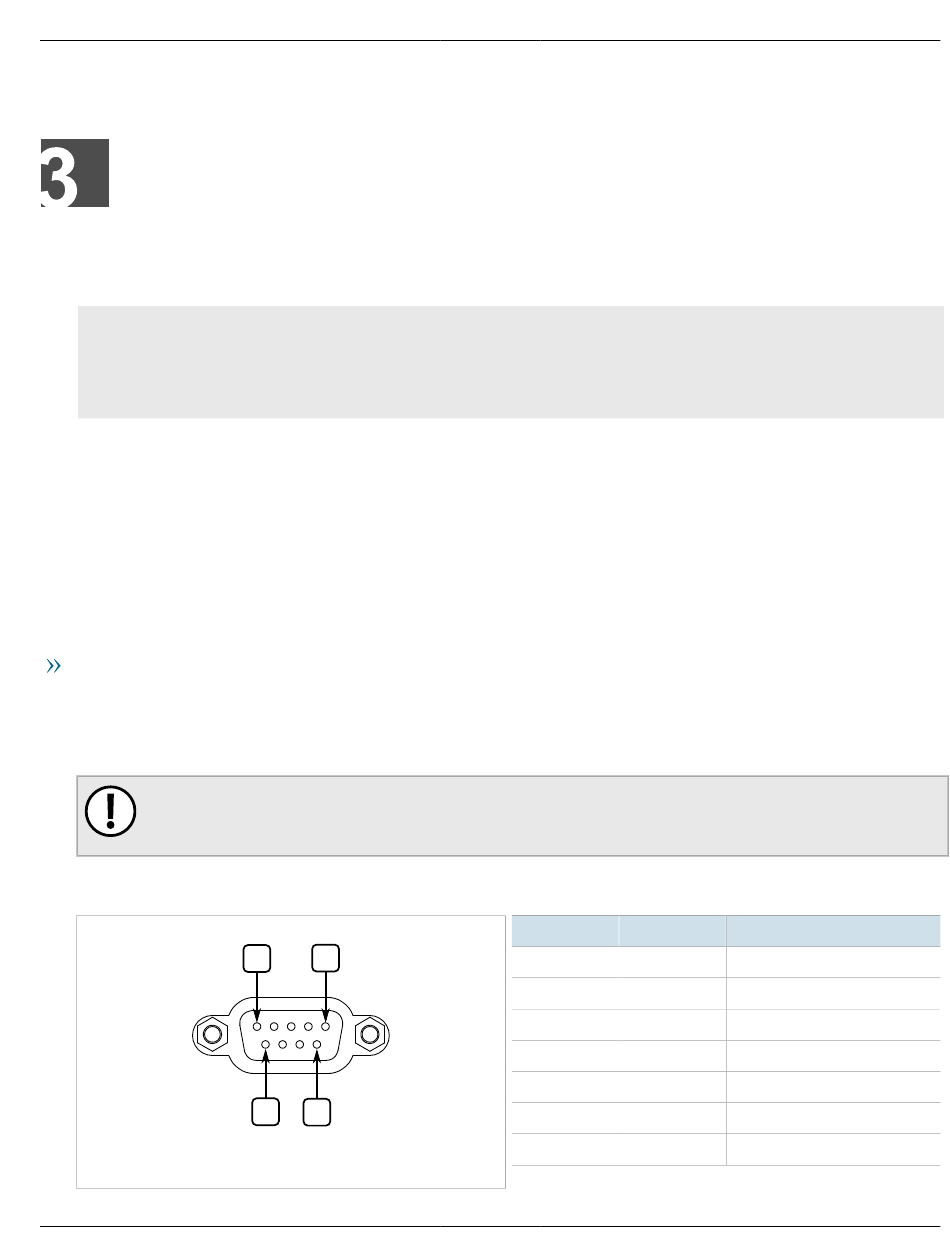

Abbildung 10: Serieller DB9-Konsolenport
Anschließen an das Gerät
5 1
9
6
Pin Bezeichnung
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
Kapitel 3
Gerätemanagement
Beschreibung
Datenträgererkennung
Daten empfangen
Daten senden
Datenterminal bereit
Signalmasse
Datensatz bereit
Sendeanforderung
