• Vermeiden Sie eine Überlastung des Versorgungsstromkreises. Beachten Sie die Spezifikationen vom
Hersteller des Racks für den Überstromschutz und die Spannungsversorgung.
• Stellen Sie sicher, dass das Rack und alle Geräte über eine ordnungsgemäße Masse-zu-Erde-
Verbindung verfügen. Achten Sie besonders auf Zuleitungen (z. B. Steckerleisten), die nicht direkt mit
dem Zweigstromkreis verbunden sind.
Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm [19 in]) zu montieren:
1. Vergewissern Sie sich, dass die Baugruppenträgeradapter auf der korrekten Seite des Gehäuses installiert
sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäuserückseite, damit die Module und Ports
zugänglich sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäusevorderseite, damit die Management-Ports und
LEDs zugänglich sind.
HINWEIS
Das Gehäuse besitzt mehrere Montagebohrungen, so dass die Baugruppenträgeradapter bis zu 25
mm (1 in) von der Vorderseite des Geräts installiert werden können.

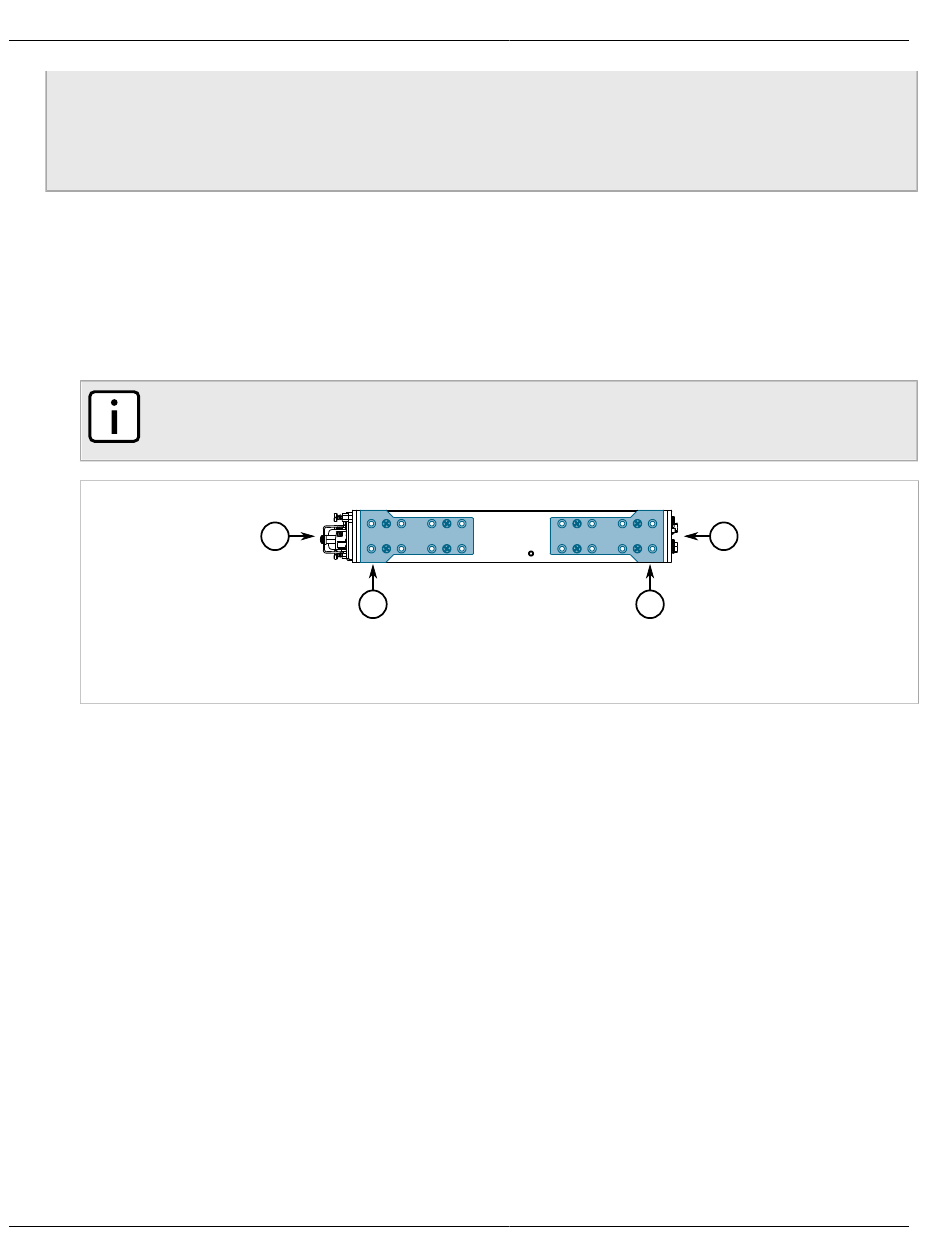

Abbildung 2: Baugruppenträgeradapter
1. Rückseite 2. Vorderseite 3. Baugruppenträgeradapter
2. Zum Schutz vor Vibrationen installieren Sie die Adapter gegebenenfalls auf gegenüberliegenden Seiten des
Geräts.
3. Schieben Sie das Gerät in den Baugruppenträger.
4. Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am Baugruppenträger.
Abschnitt 2.3.2
Montieren des Geräts auf einer Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RX1500 mit Panel-/Hutschienenadaptern
ausgestattet werden, die auf jeder Seite des Gehäuses vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät
auf eine Standardhutschiene (35 mm [1.4 in]) geschoben werden.
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1. Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in Position.
10
1
3
Installationshandbuch
2
3
Montieren des Geräts auf einer Hutschiene
RUGGEDCOM RX1500
