Kapitel 2
Installieren des Geräts

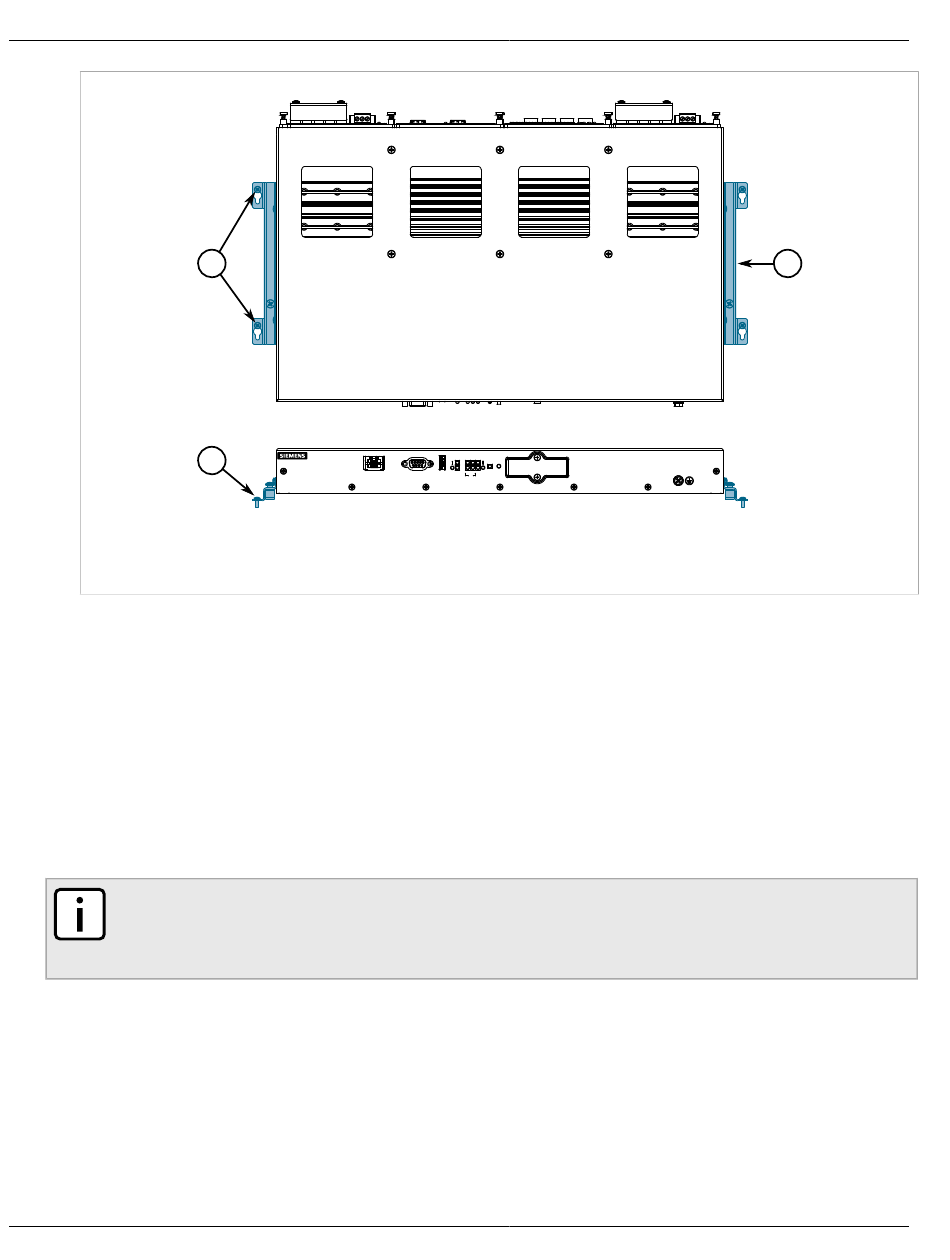

Abbildung 4: Panelmontage
1. Schraube 2. Panel-/Hutschienenadapter
2. Bohren Sie die Montagebohrungen vor
3. Richten Sie das Gerät auf die Montagebohrungen aus und befestigen Sie es am Panel.
Abschnitt 2.4
Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarmbedingungen verriegelt. Beim
Einschalten des Geräts ist der Schließerkontakt (NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät
nicht eingeschaltet oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und schließt
den Öffnerkontakt (NC).
HINWEIS
Die Steuerung des Ausgangs des fehlersicheren Relais ist über ROX II konfigurierbar. Ein häufiger
Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen
finden Sie im ROX II-Benutzerhandbuch für den RUGGEDCOM RX1500.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
12
1
1
Installationshandbuch
2
Anschließen des fehlersicheren Alarmrelais
RUGGEDCOM RX1500
