RUGGEDCOM RX1500
Installationshandbuch

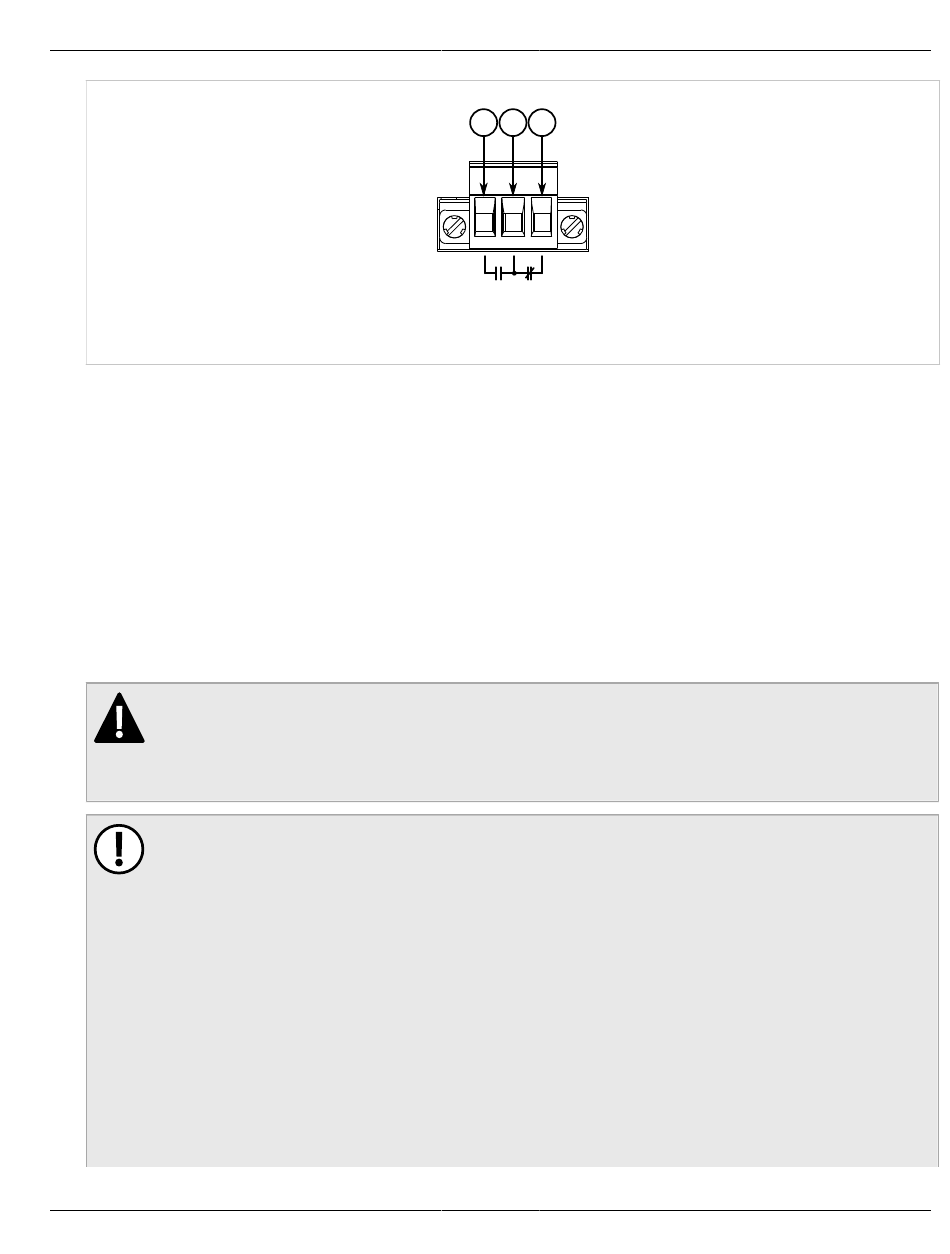

Abbildung 5: Verdrahtung des fehlersicheren Alarmrelais
1. Schließerkontakt 2. Wechslerkontakt 3. Öffnerkontakt
Abschnitt 2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RX1500 unterstützt zweifach redundante Stromversorgungsmodule mit hoher
Wechselspannung, hoher Gleichspannung und/oder geringer Gleichspannung, die in jeder beliebigen
Kombination installiert werden können. Für Redundanz und Lastausgleich wird die Verwendung von zwei
Stromversorgungsmodulen empfohlen.
Die Stromversorgungsmodule besitzen eine steckbare Reihenklemme. Verwenden Sie Ringkabelschuhe Nr. 6 für
sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder Schwingungsbelastung.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls finden Sie unter
„Installieren/Entfernen von
GEFAHR!
Gefahr von elektrischem Schlag – Gefahr lebensgefährlicher Verletzungen. Das Gerät kann mit zwei
Stromversorgungsmodulen ausgestattet werden, die an separate Spannungsquellen angeschlossen
werden können. Vergewissern Sie sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die
Klemmen der Stromversorgungsmodule warten.
WICHTIG!
• In einer Anordnung mit einem Stromversorgungsmodul mit einer hohen Wechselspannung/
Gleichspannung und einer niedrigen Gleichspannung (24/48 V) ist die Position der AC/DC-Netzteile
nicht steckplatzabhängig. Jeder Steckplatz für Stromversorgungsmodule kann für Wechsel- bzw.
Gleichstrom genutzt werden.
• Für maximale Redundanz in einer Konfiguration mit zwei Stromversorgungsmodulen verwenden Sie
zwei voneinander unabhängige Spannungsquellen.
• Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss mindestens 16
AWG betragen.
• Die maximal zulässige Leitungslänge zwischen dem Reihenklemme und der Spannungsquelle darf 6
m (20 ft) für 24-V-Netzteile bzw. 18 m (60 ft) für 48-V-Netzteile nicht überschreiten.
• Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-Leistungsschalter zu installieren.
• Für Geräte mit 125/250 V DC ist ein entsprechend bemessener DC-Leistungsschalter zu installieren.
• Für jedes Stromversorgungsmodul wird ein separater 20-A-Leistungsschalter empfohlen.
Anschluss an die Netzspannung
Stromversorgungsmodulen".
1 2 3
Kapitel 2
Installieren des Geräts
Abschnitt 4.3,
13
