5. Befestigen Sie die Erdungsklemme an der Spannungsquelle mit einer Ringöse Nr. 10 und einer Schraube Nr.
10-32 an der Gehäusemasseklemme am Gerät. Stellen Sie sicher, dass die Öse mit einem Drehmoment von
3,4 Nm (30 lbf·in) festgezogen wird.

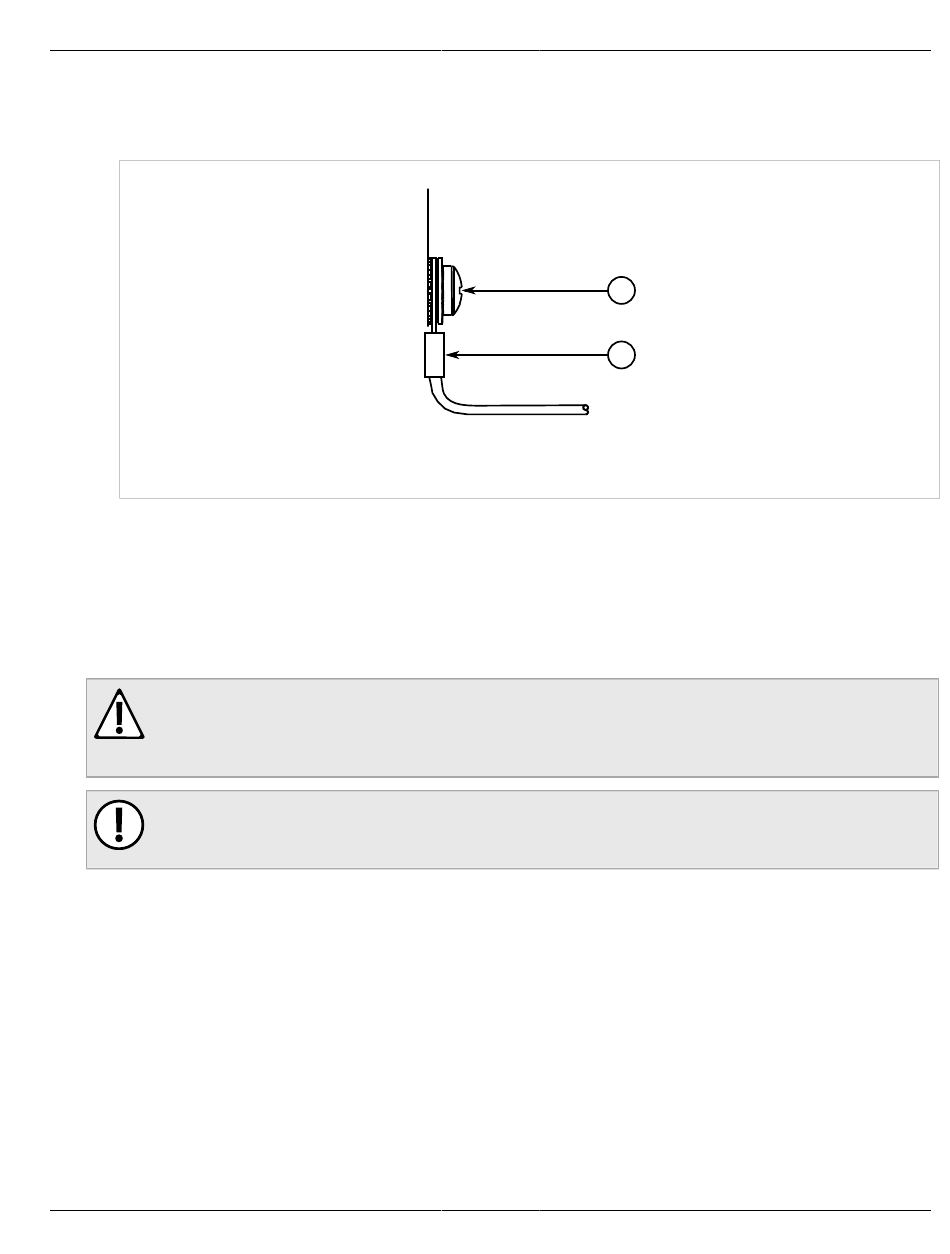

Abbildung 7: Gehäusemasseanschluss
1. Schraube Nr. 10-32 2. Ringöse Nr. 10
6. Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme.
Abschnitt 2.5.2
Anschließen der DC-Niederspannungsversorgung
Gehen Sie zum Anschließen einer DC-Kleinspannungsversorgung an das Gerät wie folgt vor:
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Schließen Sie keine Wechselspannungskabel an die
Reihenklemme eines 12-, 24- oder 48-V-Netzteils an. Das kann zu Schäden an der Stromversorgung
führen.
WICHTIG!
Stellen Sie beim Anschließen des Gerätes an eine Gleichspannungsquelle sicher, dass diese
ausschließlich Plusspannung führt.
1. Schließen Sie die Reihenklemme des Netzteils an das Gerät an.
Anschließen der DC-Niederspannungsversorgung
Installieren des Geräts
