Kapitel 1
Einleitung
Abschnitt 1.2

Beschreibung

Der RUGGEDCOM RX1500 verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und
Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen.

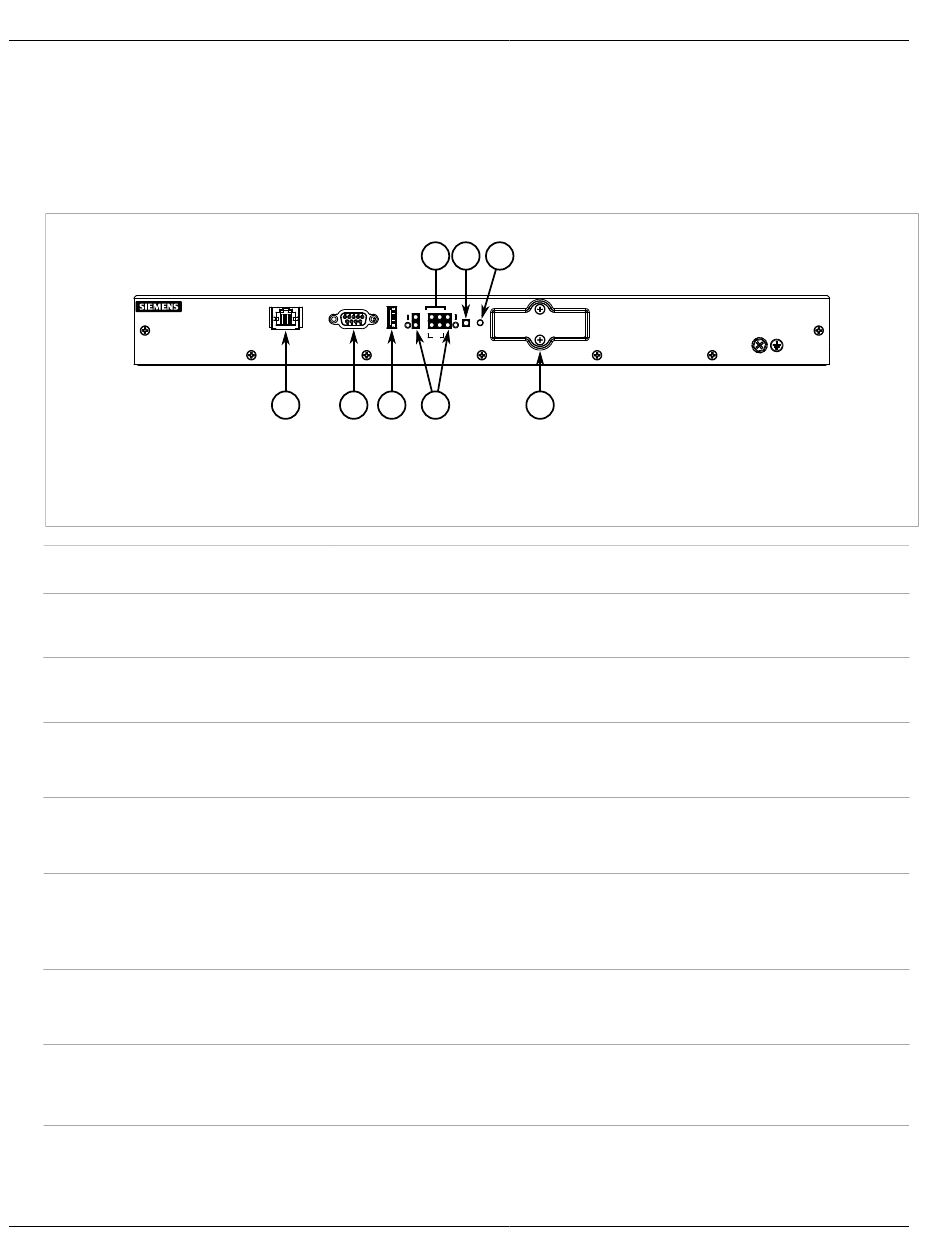

Abbildung 1: RUGGEDCOM RX1500
1. Verwaltungsport 2. Serieller Konsolenport RS-232 (DB9) 3. USB-Port 4. Portstatus-LEDs 5. Netzstatus-LEDs 6. Alarmanzeige-LED
7. Taste für Lampentest und Alarmabschaltung (LT/ACO) 8. Port für CompactFlash-Karte
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
Portstatus-LEDs
Alarmanzeige-LED
Port für CompactFlash-Karte
2
4 6
1 2 3 5
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung außerhalb des zugewiesenen
Frequenzbands der Switching-Fabric.
Der serielle Konsolenport dient der direkten Anbindung an das Gerät und dem Zugriff auf
erste Verwaltungsfunktionen. Informationen zur Herstellung einer Verbindung zum Gerät
über den seriellen Konsolenport finden Sie unter
Verwenden Sie den USB-Port zum Aktualisieren der ROX II-Software oder Installieren von
Dateien (z. B. Konfigurationsdateien und Feature-Key-Dateien). Weitere Informationen
finden Sie im RUGGEDCOM ROX II-Benutzerhandbuch für den RUGGEDCOM RX1500.
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu quittieren
Zeigen den Status der Stromversorgungsmodule an.
• I = Das Stromversorgungsmodul empfängt Strom
• O = Das Stromversorgungsmodul liefert Strom
Leuchten, wenn die Ports aktiv sind.
• Grün = OK
• Orange = Warnhinweis
• Rot = Konfigurationsfehler
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
• Grün = Alarme gelöscht/quittiert
• Rot = Alarm
Beherbergt die CompactFlash-Karte (CF), auf der aktive Installationen
und Sicherungsinstallationen des RUGGEDCOM ROX II zusammen mit der
Konfigurationsdatenbank und sonstigen Systemdaten gespeichert sind. Weitere
Informationen finden Sie unter
7
8
Abschnitt 3.1, „Anschließen an das
Abschnitt 3.3, „Zugreifen auf die
RUGGEDCOM RX1500
Installationshandbuch
Gerät".
CompactFlash-Karte".
