Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine...
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport:...
Rufen Sie eine lokale Telefon-Hotline an, um eine Support-Anfrage zu stellen. Um die für Sie zuständige Telefonhotline herauszufinden, gehen Sie zu https://w3.siemens.com/aspa_app/?lang=de. Mobilgeräte-App Installieren Sie die Industry Online Support App der Siemens AG auf jedem Gerät mit Android-, Apple iOS- oder Windows-Betriebssystem. Mit dieser App können Sie: •...
Seite 9
Vorwort Kontakt Siemens viii RUGGEDCOM RSG909R Montagehandbuch, 04/2022, C79000-G8900-1388-14...
• Steckbare SFP-Transceiver Für Redundant Network Access (RNA) ausgelegte Ports – Ports A/B und 7 – können mit einer Vielzahl von SFP-Transceivern von Siemens benutzerdefiniert angepasst werden, um das Gerät für die Bedürfnisse redundanter Netzwerkanwendungen flexibel zu machen. Feste Ethernet-Ports •...
Einleitung 1.1 Funktionale Highlights • RUGGEDCOM ROS RUGGEDCOM ROS bietet erweiterte Layer-2-Netzwerkfunktionen und Cybersicherheitsfunktionen. Funktionale Highlights Ethernet-Ports • 6 Ethernet-Ports in Kupfertechnik 10/100/1000Base-TX • 3 SFP-Transceiver 1000Base-SX/LX Bewertet für Zuverlässigkeit in rauen Umgebungen • Elektromagnetische Verträglichkeit und Überspannungsfestigkeit • Zertifiziert für den Einsatz in explosionsgefährdeten Bereichen nach ATEX- Richtlinie •...
Seite 12

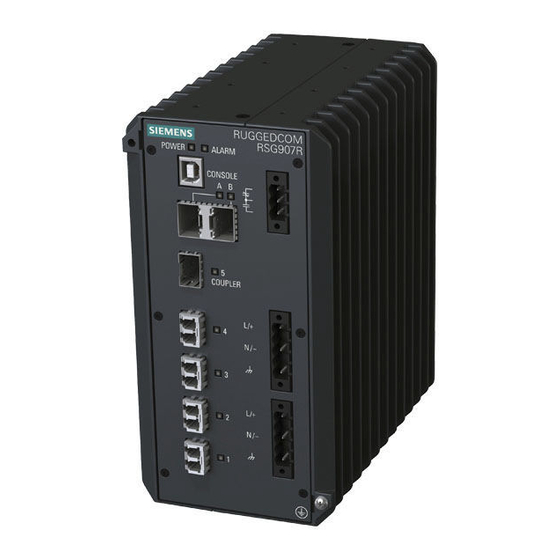

Einleitung 1.2 Beschreibung LED POWER LED ALARM USB-Konsolenport RNA-Port (Port A/B) Port 7 Ethernet-Ports in Kupfertechnik (Ports 1 bis 6) Fehlersicheres Alarmrelais Reihenklemmen für Stromversorgung Masse-Erdungsschraube Abbildung 1.1 RUGGEDCOM RSG909R LED POWER Leuchtet grün beim Hochfahren und wenn das Gerät mit Strom versorgt wird.
Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe Masse-Erdungsklemme Schützt das Gerät vor Stoßspannungen und vor der Entladung angesammelter statischer Elektrizität. Weitere Informationen zum Erden des Geräts finden Sie unter "Anschluss an die Netzspannung (Seite 16)". Erforderliche Werkzeuge und Werkstoffe Folgende Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RSG909R erforderlich: Werkzeuge/Materialien Zweck...
Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.
Seite 15
Einleitung 1.5 Empfehlungen zur Verkabelung RUGGEDCOM RSG909R Montagehandbuch, 04/2022, C79000-G8900-1388-14...
Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd. nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Installation des Geräts 2.1 Allgemeines Vorgehen Zugriff darf nur mittels Werkzeug, Schloss und Schlüssel oder mittels einer anderen Sicherheitsmaßnahme möglich sein und muss von der für den Standort verantwortlichen Stelle kontrolliert werden. Allgemeines Vorgehen Das allgemeine Vorgehen zum Installieren des Geräts ist wie folgt: Hinweis Der Anwender ist verantwortlich für die Betriebsumgebung des Geräts, einschließlich des Erhalts der Integrität aller Schutzleiteranschlüsse und der...
2.3 Installation des Geräts in explosionsgefährdeten Bereichen Prüfen Sie, ob der Lieferumfang vollständig ist. Hinweis Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RSG909R erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2, Zone 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder...
Installation des Geräts 2.4 Montage des Geräts NOTICE Das Gerät nicht trennen oder öffnen, sofern der Strom nicht abgeschaltet oder der Bereich nicht als sicher ausgewiesen ist. NOTICE Der Ersatz von Bauteilen kann die Eignung für Class I, Division 2 aufheben. Beispielschild für explosionsgefährdeten Bereich Nachstehend ein Beispiel für das RUGGEDCOM RSG909R-Schild für den Geräteeinsatz in explosionsgefährdeten Bereichen.
Installation des Geräts 2.4.1 Montage des Geräts auf einer DIN-Schiene Hinweis Ausführliche Abmessungen des Geräts bei Montage auf einer DIN-Schiene oder in einer Schalttafel finden Sie unter "Maßzeichnungen (Seite 36)". 2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RSG909R kann mit einem DIN-Schienenadapter bestellt werden, der auf der Rückseite des Gehäuses vorinstalliert ist.
Installation des Geräts 2.4.2 Schalttafeleinbau des Geräts Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die Schiebeentriegelung los, damit das Gerät einrastet. Ausbauen des Geräts Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor: Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung...
Seite 22
Installation des Geräts 2.4.2 Schalttafeleinbau des Geräts Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor: Befestigen Sie die Montageadapter mit den vier im Lieferumfang des Geräts enthaltenen Schrauben M4 oben und unten am Gerät. Schraube (M4) Adapter für den Schalttafeleinbau Abbildung 2.4 Adaptereinheit für den Schalttafeleinbau Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät...
Installation des Geräts 2.5 Anschließen des ausfallsicheren Alarmrelais Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus. Schraube (M5 oder #10-24) Adapter für den Schalttafeleinbau Abbildung 2.5 Schalttafelmontage Befestigen Sie die Adapter mit Schrauben M5 oder #10-24 an der Schalttafel. Anschließen des ausfallsicheren Alarmrelais Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarmbedingungen verriegelt.
Seite 24
Installation des Geräts 2.5 Anschließen des ausfallsicheren Alarmrelais Um das fehlersichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem fehlersicheren Alarmrelais in das Gerät ein und ziehen Sie die Schrauben fest. Abbildung 2.6 Montieren der Reihenklemme mit dem fehlersicheren Alarmrelais Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
Installation des Geräts 2.6 Anschluss an die Netzspannung Anschluss an die Netzspannung Der RUGGEDCOM RSG909R besitzt zwei Eingangsklemmen, über die das Gerät wie folgt versorgt werden kann: • Mit bis zu einer unabhängigen AC-Stromquelle und einer unabhängigen DC- Stromquelle • Mit zwei unabhängigen DC-Stromquellen NOTICE Elektrische Gefahr –...
Seite 26
Installation des Geräts 2.6.1 Anschluss an Wechsel- oder Gleichstrom WARNUNG Gefahr von elektrischem Schlag – Gefahr von Verletzungen Wenn nur eine AC-Stromversorgung an das Gerät angeschlossen ist, sind die redundanten Leistungsklemmen (zwischen der Plusklemme/stromführenden Klemme und der Masse-/Erdungsklemme sowie zwischen der Nullleiterklemme und der Masse-/Erdungsklemme) stromführend.
Seite 27
Installation des Geräts 2.6.1 Anschluss an Wechsel- oder Gleichstrom Schließen Sie das Netzkabel wie folgt an das Gerät an: AC/DC-Stromversorgung, HI Verbinden Sie den Netzleiter (AC) bzw. Plusleiter (AC) mit der Plusklemme / stromführenden Klemme (+/L) an der Reihenklemme. Verbinden Sie den Neutralleiter (AC) oder Minusleiter (DC) mit der Minusklemme / neutralen Klemme (-/N) an der...
Installation des Geräts 2.6.2 Beispielverdrahtungen 2.6.2 Beispielverdrahtungen Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an das Gerät angeschlossen wird. Konfigurationen HI-Stromversorgung Abbildung 2.11 Konfiguration einzelnes AC- Abbildung 2.12 Konfiguration einzelnes DC- Netzteil HI Netzteil HI RUGGEDCOM RSG909R Montagehandbuch, 04/2022, C79000-G8900-1388-14...
Seite 29
Installation des Geräts 2.6.2 Beispielverdrahtungen Abbildung 2.13 Zwei AC- und DC-Netzteile HI Abbildung 2.14 Zwei DC-Netzteile, HI RUGGEDCOM RSG909R Montagehandbuch, 04/2022, C79000-G8900-1388-14...
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk Konfigurationen LO-Netzteil Abbildung 2.15 Konfiguration einzelnes DC- Abbildung 2.16 Konfiguration zwei DC- Netzteil LO Netzteile LO Anschließen des Geräts an das Netzwerk Die Schritte zum Anschließen des Geräts an das Netzwerk sind anwendungsabhängig.
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk Verbinden mit einem lokalen Netzwerk In dieser Anwendung wird das Gerät als Switch in einem lokalen Netzwerk (LAN) betrieben. Schließen Sie das Gerät wie folgt an: Port Anschließen an... Nicht belegt Nicht belegt 7 (Koppler) An ein Ethernet-...
Seite 32
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk DAN (RUGGEDCOM RSG909R RSG907R) Abbildung 2.18 PRP-Netzwerk Anschließen an einen HSR-Ring In dieser Anwendung wird das Gerät als HSR RedBox in einem HSR-Ring betrieben. Schließen Sie das Gerät wie folgt an: Port Anschließen an...
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk Verbinden eines HSR-Rings und PRP-Netzwerks In dieser Anwendung arbeitet das Gerät als eine von zwei HSR/PRP RedBoxes in einem HSR-Ring, der mit LAN A oder LAN B im PRP-Netzwerk verbunden ist. Schließen Sie das Gerät wie folgt an: ...
Seite 34
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk Port Anschließen an... Anschließen an Port B der benachbarten HSR/HSR RedBox oder an den HSR- Ring Anschließen an Port A der benachbarten HSR/HSR RedBox oder an den HSR- Ring 7 (Koppler) An den Kopplungsport (Interlink-...
Seite 35
Installation des Geräts 2.7 Anschließen des Geräts an das Netzwerk RUGGEDCOM RSG909R Montagehandbuch, 04/2022, C79000-G8900-1388-14...
Gerätemanagement In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RSG909R-Konsole und die Webschnittstellen des Geräts beschrieben. Ausführlichere Informationen finden Sie im "RUGGEDCOM ROS Konfigurationshandbuch"...
Gerätemanagement 3.2 Konfigurieren des Geräts Ethernet-Ports Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RSG909R zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RSG909R lautet https://192.168.0.1. Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikations- Ports (Seite...
Kommunikations-Ports Der RUGGEDCOM RSG909R kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports A und B Port 7 Ports 1 bis 6 Abbildung 4.1 Port-Zuweisung Port SFP-Transceiver (1000Base-SX/LX) SFP-Transceiver (1000Base-SX/LX) 1 bis 6 Ethernet-Ports in Kupfertechnik (10/100/1000Base-TX) RNA-Ports Der RUGGEDCOM RSG909R verfügt über drei spezielle SFP-Transceiverbuchsen für PRP/HSR-Anwendungen:...
Seite 39
"RUGGEDCOM Katalog SFP-Transceiver [https://support.industry.siemens.com/cs/ca/ en/view/109482309]". WICHTIG Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM-Produkte freigegeben sind. Siemens haftet nicht für Leistungsprobleme, die vollständig oder teilweise auf Fremdkomponenten zurückzuführen sind. WICHTIG Die RNA-Ports A und B müssen mit der gleichen Geschwindigkeit arbeiten. Eine Nichtübereinstimmung der Geschwindigkeiten dieser Ports bewirkt einen Alarm.
Kommunikations-Ports 4.2 Ethernet-Ports in Kupfertechnik Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RSG909R unterstützt mehrere 10/100/1000Base-TX-Ethernet-Ports, die den Anschluss an geschirmte, paarweise verdrillte Standardkabel der Kategorie 5 (CAT-5) mit RJ45-Steckverbindern ermöglichen. WARNUNG Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder Störungen an Geräten Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden.
Seite 41
Kommunikations-Ports 4.2 Ethernet-Ports in Kupfertechnik Bezeichnung Beschreibung 10/100BASE-TX 1000Base-TX BI_DA- Daten senden- oder bidirektional Reserviert (nicht BI_DC+ Bidirektional anschließen) Reserviert (nicht BI_DC- Bidirektional anschließen) Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 35)".
Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. Technische Daten der Stromversorgung Hinweis Beim Bestimmen der Kabellängen ist sicherzustellen, dass an der Stromversorgung die Nenneingangsspannung anliegt. Explosionsgefährdete Umgebungen Art der Eingangsspannung Bemessungswert Potentialtrennung Maximale Stromversorgung der internen Stromaufnahme Minimum Maximum Nominal...
Zertifizierung Das RUGGEDCOM RSG909R-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen aufgeführt, die der RUGGEDCOM RSG909R erfüllt. 6.1.1 Das Gerät entspricht den folgenden kanadischen und US-amerikanischen Normen gemäß...
Zertifizierung 6.1.2 CSA/Sira • ANSI/UL 60079-15:13 Elektrische Geräte für explosionsgefährdete Gasatmosphären – Teil 15: Zündschutzart "n": Das Gerät ist mit einem CSA-Zeichen gekennzeichnet, was auf die Konformität mit den Anforderungen Kanadas und der USA hinweist. Das Gerät ist speziell für den Einsatz in explosionsgefährdeten Bereichen der Division 2 und Zone 2 mit den folgenden Kennzeichnungen zugelassen: •...
• Explosionsfähige Atmosphären – Teil 15: Geräteschutz durch Zündschutzart "n" 6.1.3 Europäische Union (EU) Dieses Gerät erfüllt laut Siemens Canada Ltd. grundlegende Anforderungen und sonstige einschlägige Bestimmungen folgender EU-Richtlinien: • EN 62368-1 Information Technology Equipment – Safety – Part 1: Allgemeine Anforderungen •...
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 6.1.6 ISED Hiermit erklärt Siemens Canada Ltd., dass das vorliegende Gerät die Anforderungen des folgenden ISED-Standards (Innovation Science and Economic Development) in Kanada erfüllt: •...
Zeichen versehen und darf in der Republik Korea (Südkorea) als Produkt der Class A in gewerblichen oder industriellen Umgebungen verwendet werden. R-REM-S14-RSG909R Ein Exemplar der KC-Konformitätserklärung ist von Siemens Canada Ltd. erhältlich. Informationen zu Ansprechpartnern finden Sie in "Kontakt Siemens (Seite vii)".
Funkstörungen in entsprechend zugelassenen Systemen verursachen. 6.1.11 RoHS Für dieses Gerät hat Siemens Canada Ltd. erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: China RoHS 2 •...
Seite 54
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 61000-4-3 Störfestigkeit gegen Gehäuseports 20 V/m hochfrequente elektromagnetische Felder IEC 61000-4-4 Störfestigkeit Signalports ± 4 kV bei 2,5 kHz, 5 kHz gegen schnelle DC-Stromanschlüsse ± 4 kV bei 2,5 kHz, 5 kHz transiente elektrische AC-Stromanschlüsse ±...
Seite 55
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Prüfung Beschreibung Prüfstufen Prüfschärfe DC-Stromanschlüsse 5 kV AC-Stromanschlüsse 5 kV EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis RUGGEDCOM Produkte erfüllen die Class-1-Anforderungen für Ethernet- Konfigurationen in Kupfertechnik und die Class-2-Anforderungen für Ethernet- Konfigurationen in Glasfasertechnik. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert.
